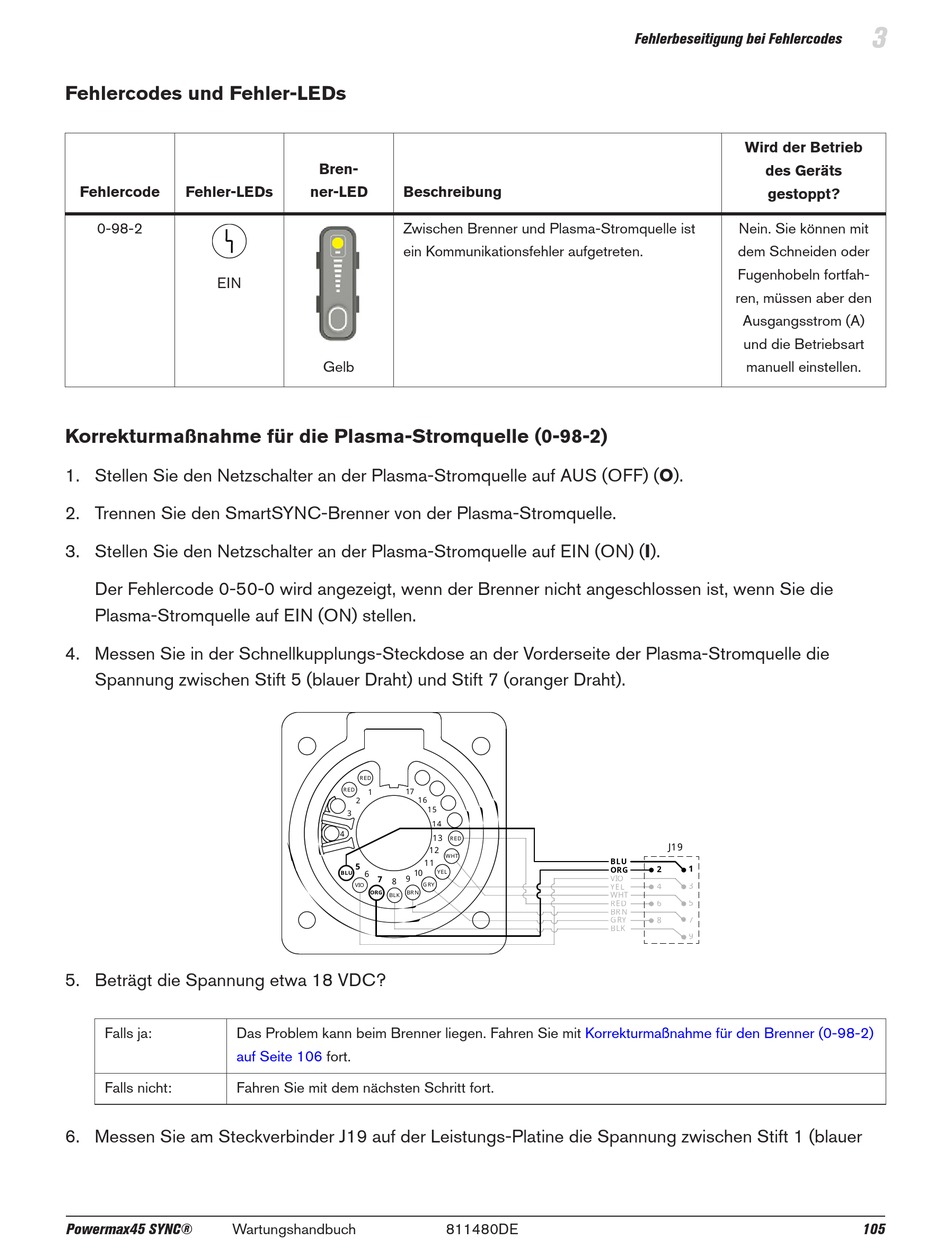

Fehlercodes und Fehler-LEDs
Fehlercode Fehler-LEDs
0-98-2
EIN
Korrekturmaßnahme für die Plasma-Stromquelle (0-98-2)
1. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf AUS (OFF) (O).
2. Trennen Sie den SmartSYNC-Brenner von der Plasma-Stromquelle.
3. Stellen Sie den Netzschalter an der Plasma-Stromquelle auf EIN (ON) (I).
Der Fehlercode 0-50-0 wird angezeigt, wenn der Brenner nicht angeschlossen ist, wenn Sie die
Plasma-Stromquelle auf EIN (ON) stellen.
4. Messen Sie in der Schnellkupplungs-Steckdose an der Vorderseite der Plasma-Stromquelle die
Spannung zwischen Stift 5 (blauer Draht) und Stift 7 (oranger Draht).
5. Beträgt die Spannung etwa 18 VDC?
Falls ja: Das Problem kann beim Brenner liegen. Fahren Sie mit
auf Seite 106
Falls nicht: Fahren Sie mit dem nächsten Schritt fort.
6. Messen Sie am Steckverbinder J19 auf der Leistungs-Platine die Spannung zwischen Stift 1 (blauer
