7
Wartungsverfahren für die Leiterplatten und zugehörige Komponenten

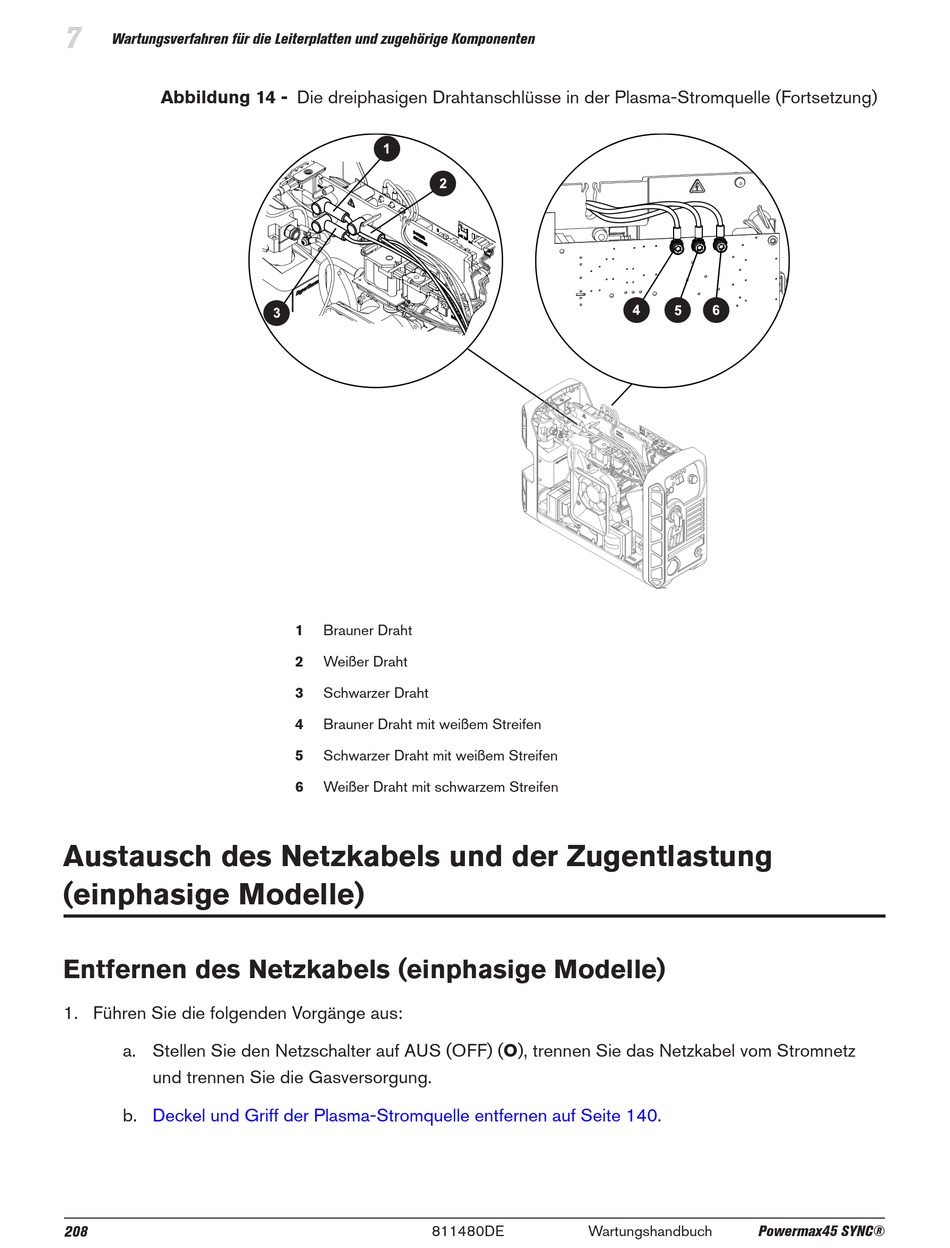

Abbildung 14 - Die dreiphasigen Drahtanschlüsse in der Plasma-Stromquelle (Fortsetzung)
Austausch des Netzkabels und der Zugentlastung
(einphasige Modelle)
Entfernen des Netzkabels (einphasige Modelle)
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF) (O), trennen Sie das Netzkabel vom Stromnetz
und trennen Sie die Gasversorgung.
b. Deckel und Griff der Plasma-Stromquelle entfernen auf Seite
208
1 Brauner Draht
2 Weißer Draht
3 Schwarzer Draht
4 Brauner Draht mit weißem Streifen
5 Schwarzer Draht mit weißem Streifen
6 Weißer Draht mit schwarzem Streifen
811480DE
140.
Wartungshandbuch Powermax45 SYNC®
