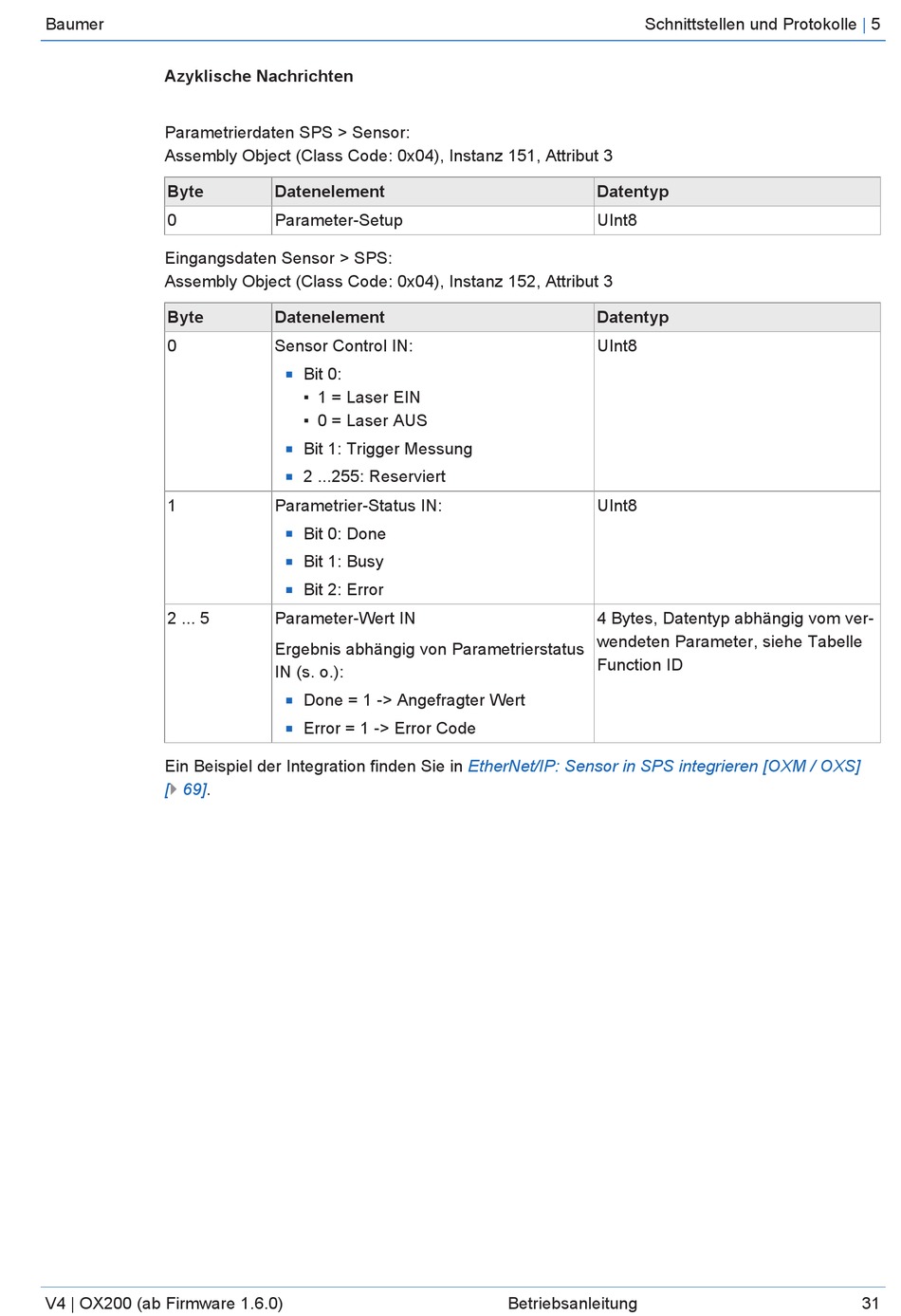

Azyklische Nachrichten
Parametrierdaten SPS > Sensor:
Assembly Object (Class Code: 0x04), Instanz 151, Attribut 3
Byte
0
Eingangsdaten Sensor > SPS:
Assembly Object (Class Code: 0x04), Instanz 152, Attribut 3
Byte
0
1
2 ... 5
Ein Beispiel der Integration finden Sie in
[} 69].
