11
|
Webinterface
11.3.9
Flex Mount: Montagewinkel kompensieren
INFO
Die Funktion Flex Mount steht Ihnen ausschliesslich im Höhenmodus zur Verfügung.
Mit der Funktion Flex Mount können Sie Montagewinkel bis zu ±30° kompensieren. Das ist not-
wendig, sofern eine 90°-Montage zwischen Sensor und Referenzfläche nicht möglich ist oder
der Hintergrund des Messobjekts ausgeblendet werden soll. Dabei werden Neigungswinkel und
Distanz zur Referenzfläche automatisch gemessen und im Sensor gespeichert. So kann das
Koordinatensystem korrekt durch die Software gedreht werden. Das Profil des Messobjektes
wird dabei so bestimmt, als wenn die Ausrichtung des Sensors zur Referenzfläche normal (90°)
wäre.
Bei der gewinkelten Montage verschiebt sich der Referenzpunkt (RP) der K-Achse aus der Mitte
des Messfelds bzw. der roten sichtbaren Laserlinie. Durch das Abwinkeln des Sensors sind die
beiden Teilstücke des Messfelds (Messfeldbreite links (Bereich A) und Messfeldbreite rechts
(Bereich B)) nicht mehr gleich gross.

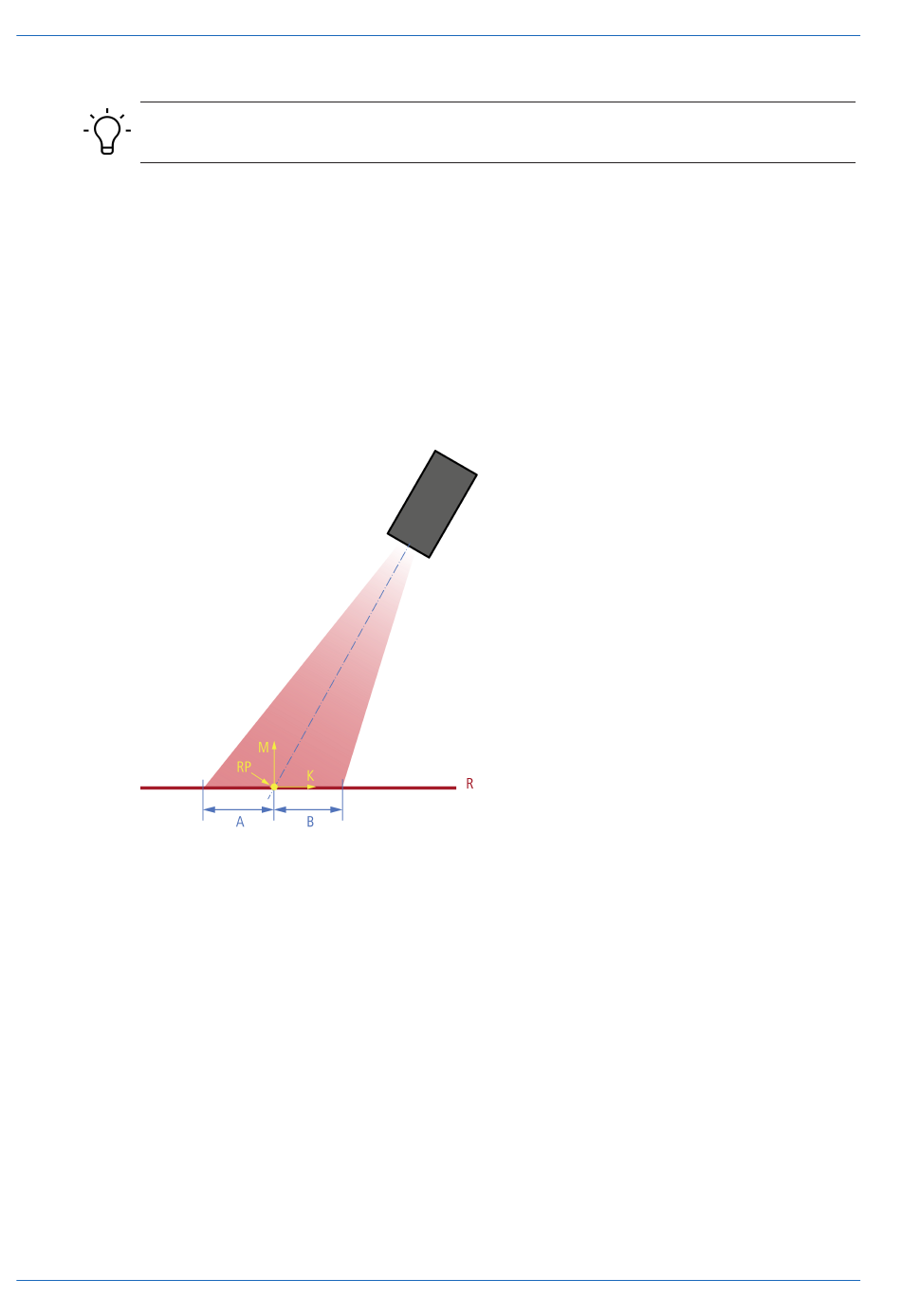

Abb. 37: Referenzpunkt bei gewinkelter Montage
102
Betriebsanleitung
OX200 (ab Firmware 1.6.0) | V4
