Modus Parametrierung Messwerkzeuge
Im Modus Parametrierung Messwerkzeuge können Sie dem Sensor seine Messwerkzeuge
zuordnen und die Eigenschaften der einzelnen Messwerkzeuge einstellen. Ein Messwerkzeug
ist eine im Sensor vordefinierte Funktion, womit – basierend auf den Profildaten – Messwerte
wie Höhe, Breite oder Winkel erzeugt werden können.

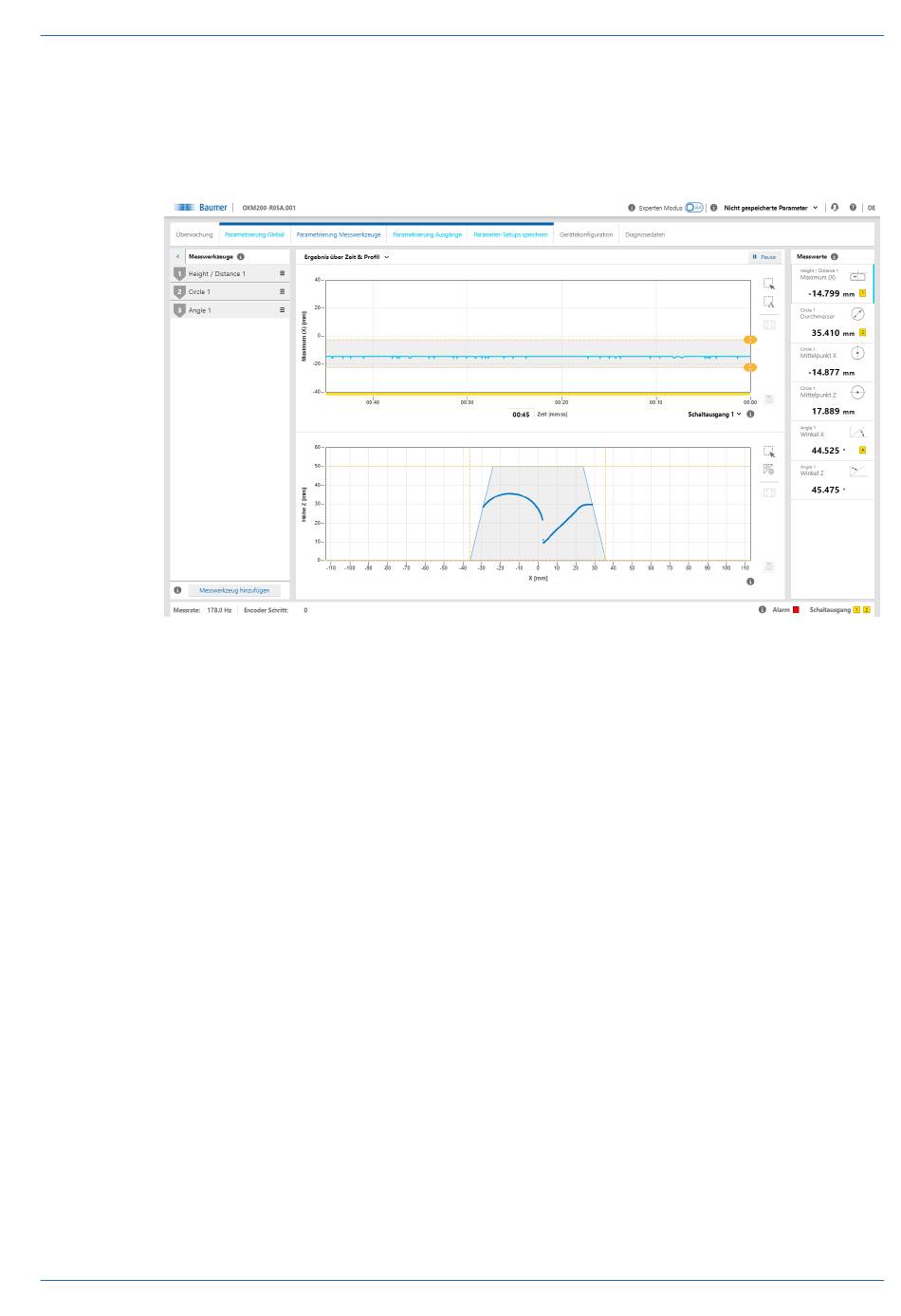

Abb. 41: Webinterface – Modus Parametrierung Messwerkzeuge
Die Anordnung der Messwerkzeuge im Fenster Messwerkzeuge entspricht der Reihenfolge
des selektierten Messwertes im Messwertarray. Klicken Sie auf die 3 Striche des jeweiligen
Messwerkzeugs, um die Position oder den Namen des Messwerkzeugs zu ändern oder das
Messwerkzeug zu löschen. Die Reihenfolge der Messwerkzeuge im Webinterface definiert die
Reihenfolge der Messwerte im Protokoll.
Messwerkzeug vs. Hilfswerkzeug
Messwerkzeuge nutzen das Profil als Eingang. Hilfswerkzeuge nutzen den Ausgang eines
Messwerkzeugs als Eingang. Bei einem Hilfswerkzeug muss der Eingang definiert werden, be-
vor ein Messwert angezeigt werden kann. Wenn der Eingang nicht definiert ist oder ein Mess-
wert am Eingang ungültig ist, wird NaN (Not a Number) ausgegeben. Dadurch, dass die Mess-
und Hilfswerkzeuge auch negative Zahlen anzeigen können, ist eine Zahl als Fehlercode nicht
möglich.
ROI (Region of Interest)
ROI (Region of Interest) ist derjenige Bereich, in dem die Profilpunkte für die Auswertung be-
rücksichtigt werden (im Webinterface grün dargestellt). Sie können die ROI frei wählen (im We-
binterface mit Hilfe der Schieber oder über die Eingabefelder).
Blindbereich
Blindbereiche (im Webinterface grau dargestellt) sind die Bereiche ausserhalb des ROI. Profil-
punkte und Messergebnisse innerhalb des Blindbereichs werden bei der Auswertung ignoriert.
Sie können die Blindbereiche frei wählen (im Webinterface mit Hilfe der Schieber oder über die
Eingabefelder).
V4 | OX200 (ab Firmware 1.6.0)
Betriebsanleitung
Webinterface
|
11
