Baumer

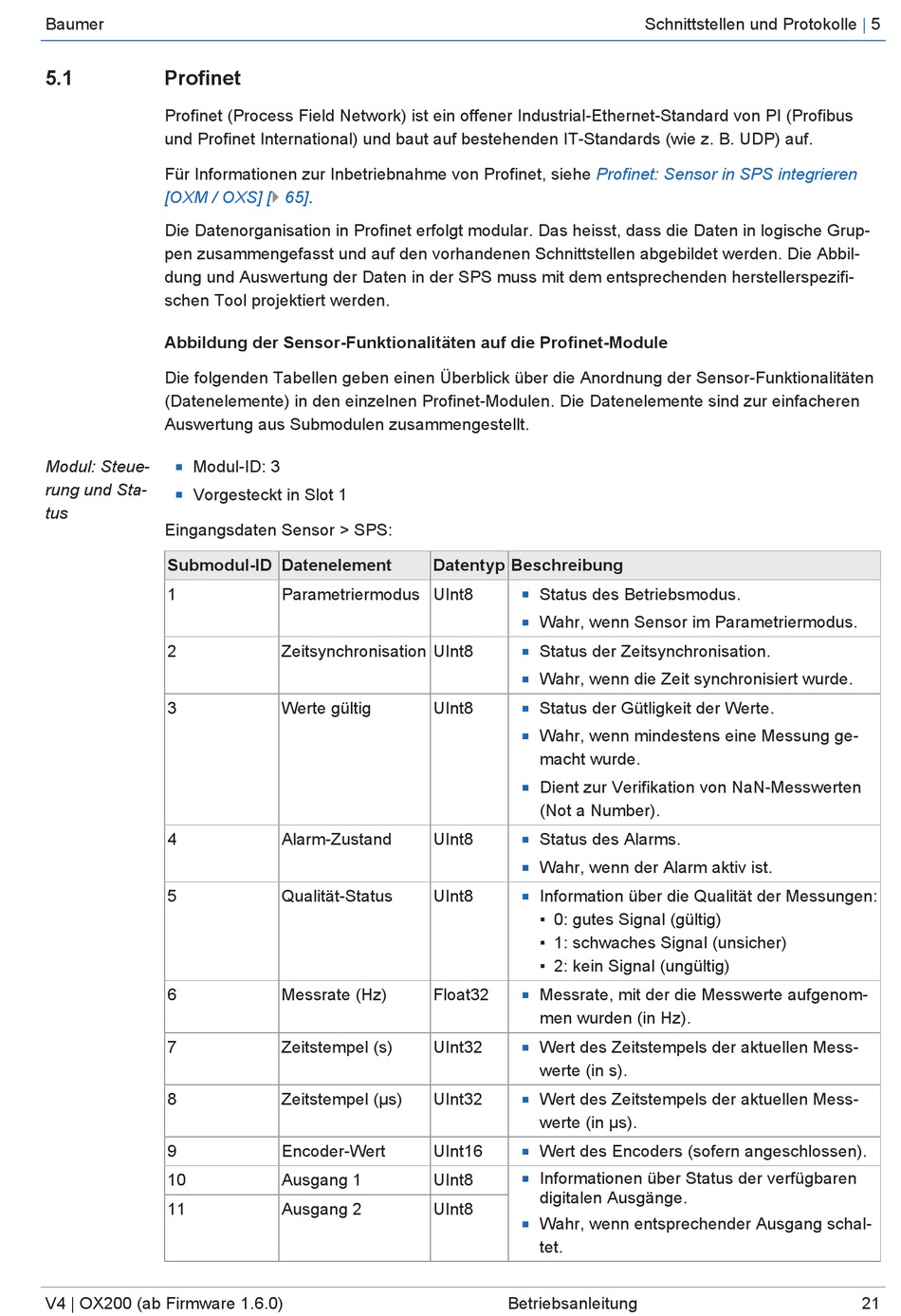

5.1
Profinet
Profinet (Process Field Network) ist ein offener Industrial-Ethernet-Standard von PI (Profibus
und Profinet International) und baut auf bestehenden IT-Standards (wie z. B. UDP) auf.
Für Informationen zur Inbetriebnahme von Profinet, siehe
[OXM / OXS]
Die Datenorganisation in Profinet erfolgt modular. Das heisst, dass die Daten in logische Grup-
pen zusammengefasst und auf den vorhandenen Schnittstellen abgebildet werden. Die Abbil-
dung und Auswertung der Daten in der SPS muss mit dem entsprechenden herstellerspezifi-
schen Tool projektiert werden.
Abbildung der Sensor-Funktionalitäten auf die Profinet-Module
Die folgenden Tabellen geben einen Überblick über die Anordnung der Sensor-Funktionalitäten
(Datenelemente) in den einzelnen Profinet-Modulen. Die Datenelemente sind zur einfacheren
Auswertung aus Submodulen zusammengestellt.
Modul: Steue-
Modul-ID: 3
n
rung und Sta-
Vorgesteckt in Slot 1
n
tus
Eingangsdaten Sensor > SPS:
Submodul-ID Datenelement
1
2
3
4
5
6
7
8
9
10
11
V4 | OX200 (ab Firmware 1.6.0)
[} 65].
Datentyp Beschreibung
Parametriermodus UInt8
Zeitsynchronisation UInt8
Werte gültig
UInt8
Alarm-Zustand
UInt8
Qualität-Status
UInt8
Messrate (Hz)
Float32
Zeitstempel (s)
UInt32
Zeitstempel (µs)
UInt32
Encoder-Wert
UInt16
Ausgang 1
UInt8
Ausgang 2
UInt8
Schnittstellen und Protokolle
Profinet: Sensor in SPS integrieren
Status des Betriebsmodus.
n
Wahr, wenn Sensor im Parametriermodus.
n
Status der Zeitsynchronisation.
n
Wahr, wenn die Zeit synchronisiert wurde.
n
Status der Gütligkeit der Werte.
n
Wahr, wenn mindestens eine Messung ge-
n
macht wurde.
Dient zur Verifikation von NaN-Messwerten
n
(Not a Number).
Status des Alarms.
n
Wahr, wenn der Alarm aktiv ist.
n
Information über die Qualität der Messungen:
n
▪ 0: gutes Signal (gültig)
▪ 1: schwaches Signal (unsicher)
▪ 2: kein Signal (ungültig)
Messrate, mit der die Messwerte aufgenom-
n
men wurden (in Hz).
Wert des Zeitstempels der aktuellen Mess-
n
werte (in s).
Wert des Zeitstempels der aktuellen Mess-
n
werte (in µs).
Wert des Encoders (sofern angeschlossen).
n
Informationen über Status der verfügbaren
n
digitalen Ausgänge.
Wahr, wenn entsprechender Ausgang schal-
n
tet.
Betriebsanleitung
|
5
21
