10
|
Inbetriebnahme
10.3.2

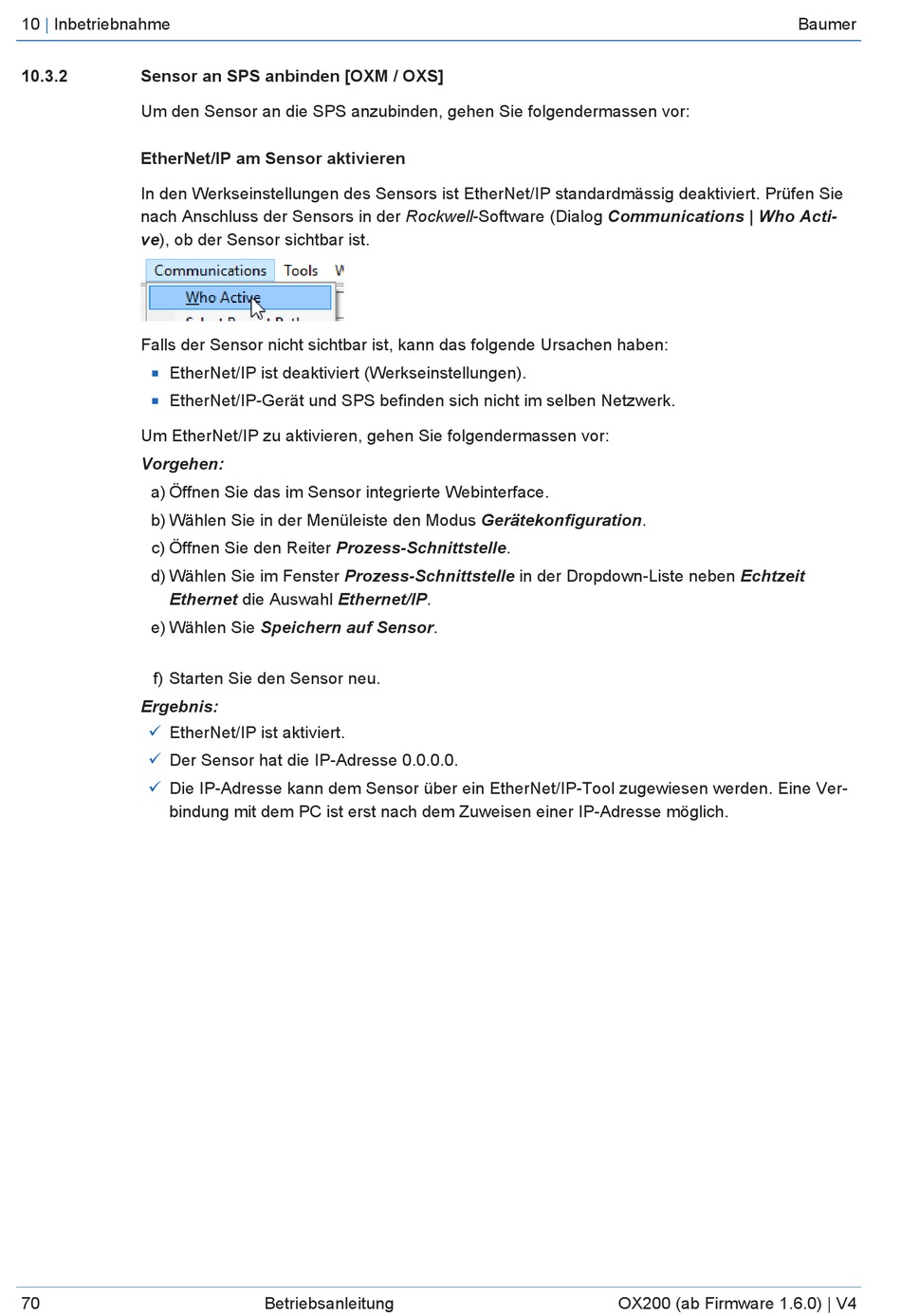

Sensor an SPS anbinden [OXM / OXS]
Um den Sensor an die SPS anzubinden, gehen Sie folgendermassen vor:
EtherNet/IP am Sensor aktivieren
In den Werkseinstellungen des Sensors ist EtherNet/IP standardmässig deaktiviert. Prüfen Sie
nach Anschluss der Sensors in der Rockwell-Software (Dialog Communications | Who Acti-
ve), ob der Sensor sichtbar ist.
Falls der Sensor nicht sichtbar ist, kann das folgende Ursachen haben:
EtherNet/IP ist deaktiviert (Werkseinstellungen).
n
EtherNet/IP-Gerät und SPS befinden sich nicht im selben Netzwerk.
n
Um EtherNet/IP zu aktivieren, gehen Sie folgendermassen vor:
Vorgehen:
a) Öffnen Sie das im Sensor integrierte Webinterface.
b) Wählen Sie in der Menüleiste den Modus Gerätekonfiguration.
c) Öffnen Sie den Reiter Prozess-Schnittstelle.
d) Wählen Sie im Fenster Prozess-Schnittstelle in der Dropdown-Liste neben Echtzeit
Ethernet die Auswahl Ethernet/IP.
e) Wählen Sie Speichern auf Sensor.
f) Starten Sie den Sensor neu.
Ergebnis:
ü
EtherNet/IP ist aktiviert.
ü
Der Sensor hat die IP-Adresse 0.0.0.0.
ü
Die IP-Adresse kann dem Sensor über ein EtherNet/IP-Tool zugewiesen werden. Eine Ver-
bindung mit dem PC ist erst nach dem Zuweisen einer IP-Adresse möglich.
70
Betriebsanleitung
OX200 (ab Firmware 1.6.0) | V4
