11
|
Webinterface
11.3
Modus Parametrierung Global
Im Modus Parametrierung Global können Sie Einstellungen am Anfang der Signalkette (insbe-
sondere Kamera) vornehmen.

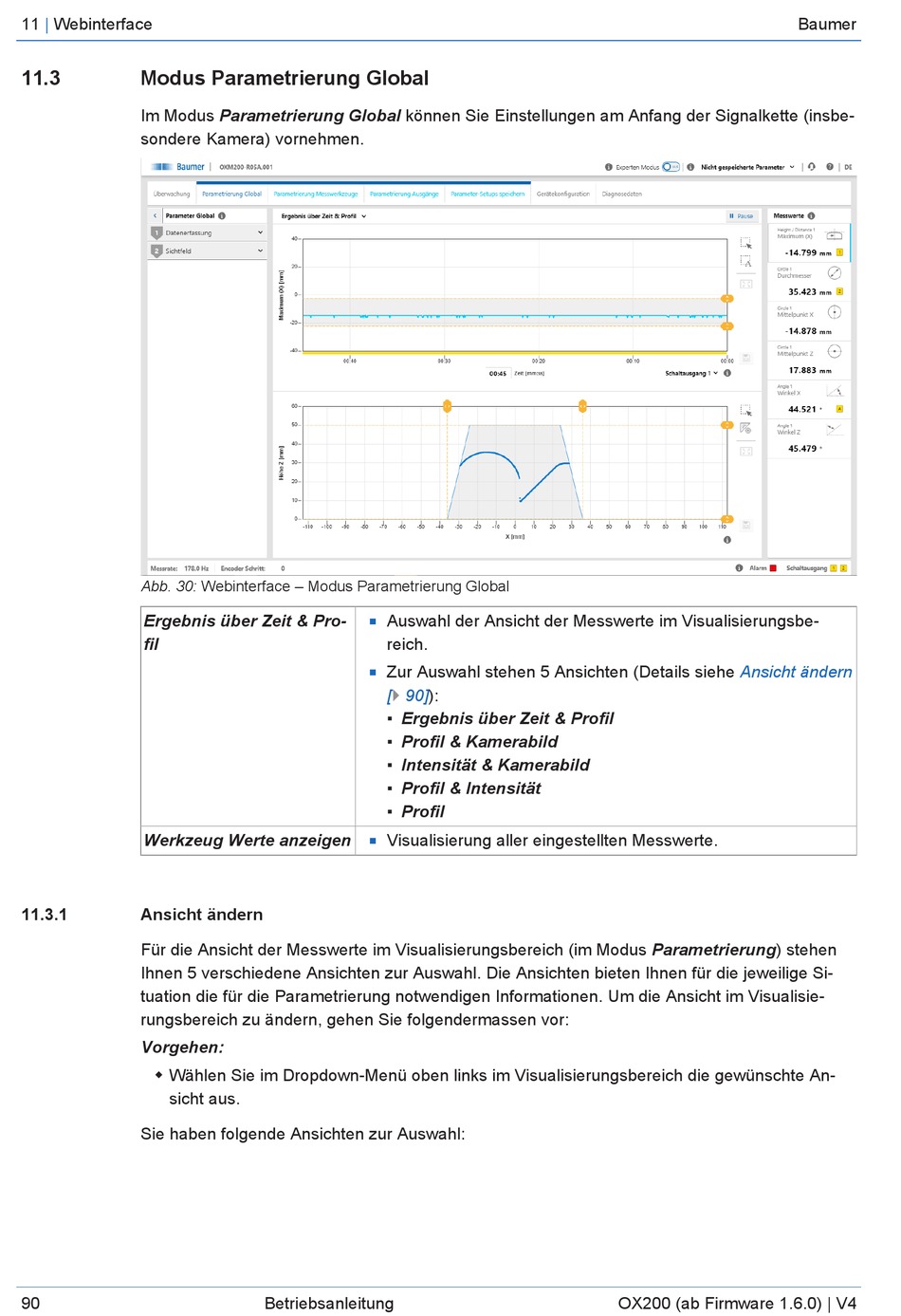

Abb. 30: Webinterface – Modus Parametrierung Global
Ergebnis über Zeit & Pro-
fil
Werkzeug Werte anzeigen
11.3.1
Ansicht ändern
Für die Ansicht der Messwerte im Visualisierungsbereich (im Modus Parametrierung) stehen
Ihnen 5 verschiedene Ansichten zur Auswahl. Die Ansichten bieten Ihnen für die jeweilige Si-
tuation die für die Parametrierung notwendigen Informationen. Um die Ansicht im Visualisie-
rungsbereich zu ändern, gehen Sie folgendermassen vor:
Vorgehen:
w Wählen Sie im Dropdown-Menü oben links im Visualisierungsbereich die gewünschte An-
sicht aus.
Sie haben folgende Ansichten zur Auswahl:
90
Auswahl der Ansicht der Messwerte im Visualisierungsbe-
n
reich.
Zur Auswahl stehen 5 Ansichten (Details siehe
n
[} 90]):
▪ Ergebnis über Zeit & Profil
▪ Profil & Kamerabild
▪ Intensität & Kamerabild
▪ Profil & Intensität
▪ Profil
Visualisierung aller eingestellten Messwerte.
n
Betriebsanleitung
Ansicht ändern
OX200 (ab Firmware 1.6.0) | V4
Baumer
