Baumer

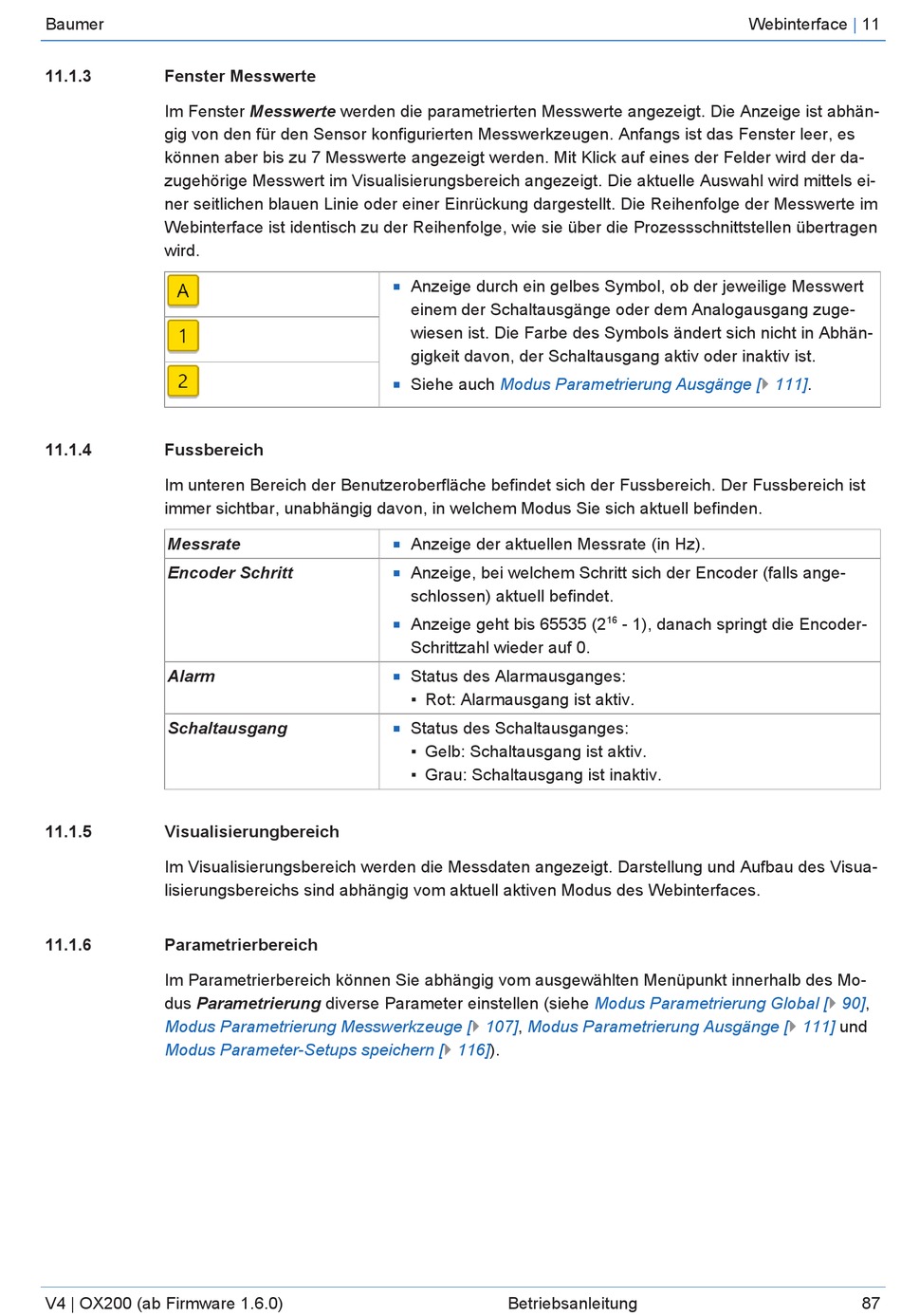

11.1.3
Fenster Messwerte
Im Fenster Messwerte werden die parametrierten Messwerte angezeigt. Die Anzeige ist abhän-
gig von den für den Sensor konfigurierten Messwerkzeugen. Anfangs ist das Fenster leer, es
können aber bis zu 7 Messwerte angezeigt werden. Mit Klick auf eines der Felder wird der da-
zugehörige Messwert im Visualisierungsbereich angezeigt. Die aktuelle Auswahl wird mittels ei-
ner seitlichen blauen Linie oder einer Einrückung dargestellt. Die Reihenfolge der Messwerte im
Webinterface ist identisch zu der Reihenfolge, wie sie über die Prozessschnittstellen übertragen
wird.
11.1.4
Fussbereich
Im unteren Bereich der Benutzeroberfläche befindet sich der Fussbereich. Der Fussbereich ist
immer sichtbar, unabhängig davon, in welchem Modus Sie sich aktuell befinden.
Messrate
Encoder Schritt
Alarm
Schaltausgang
11.1.5
Visualisierungbereich
Im Visualisierungsbereich werden die Messdaten angezeigt. Darstellung und Aufbau des Visua-
lisierungsbereichs sind abhängig vom aktuell aktiven Modus des Webinterfaces.
11.1.6
Parametrierbereich
Im Parametrierbereich können Sie abhängig vom ausgewählten Menüpunkt innerhalb des Mo-
dus Parametrierung diverse Parameter einstellen (siehe
Modus Parametrierung Messwerkzeuge
Modus Parameter-Setups speichern
V4 | OX200 (ab Firmware 1.6.0)
Anzeige durch ein gelbes Symbol, ob der jeweilige Messwert
n
einem der Schaltausgänge oder dem Analogausgang zuge-
wiesen ist. Die Farbe des Symbols ändert sich nicht in Abhän-
gigkeit davon, der Schaltausgang aktiv oder inaktiv ist.
Siehe auch
Modus Parametrierung Ausgänge
n
Anzeige der aktuellen Messrate (in Hz).
n
Anzeige, bei welchem Schritt sich der Encoder (falls ange-
n
schlossen) aktuell befindet.
Anzeige geht bis 65535 (2
n
Schrittzahl wieder auf 0.
Status des Alarmausganges:
n
▪ Rot: Alarmausgang ist aktiv.
Status des Schaltausganges:
n
▪ Gelb: Schaltausgang ist aktiv.
▪ Grau: Schaltausgang ist inaktiv.
[} 107],
Modus Parametrierung Ausgänge [} 111]
[} 116]).
Betriebsanleitung
Webinterface
[} 111].
16
- 1), danach springt die Encoder-
Modus Parametrierung Global
|
11
[} 90],
und
87
