Baumer

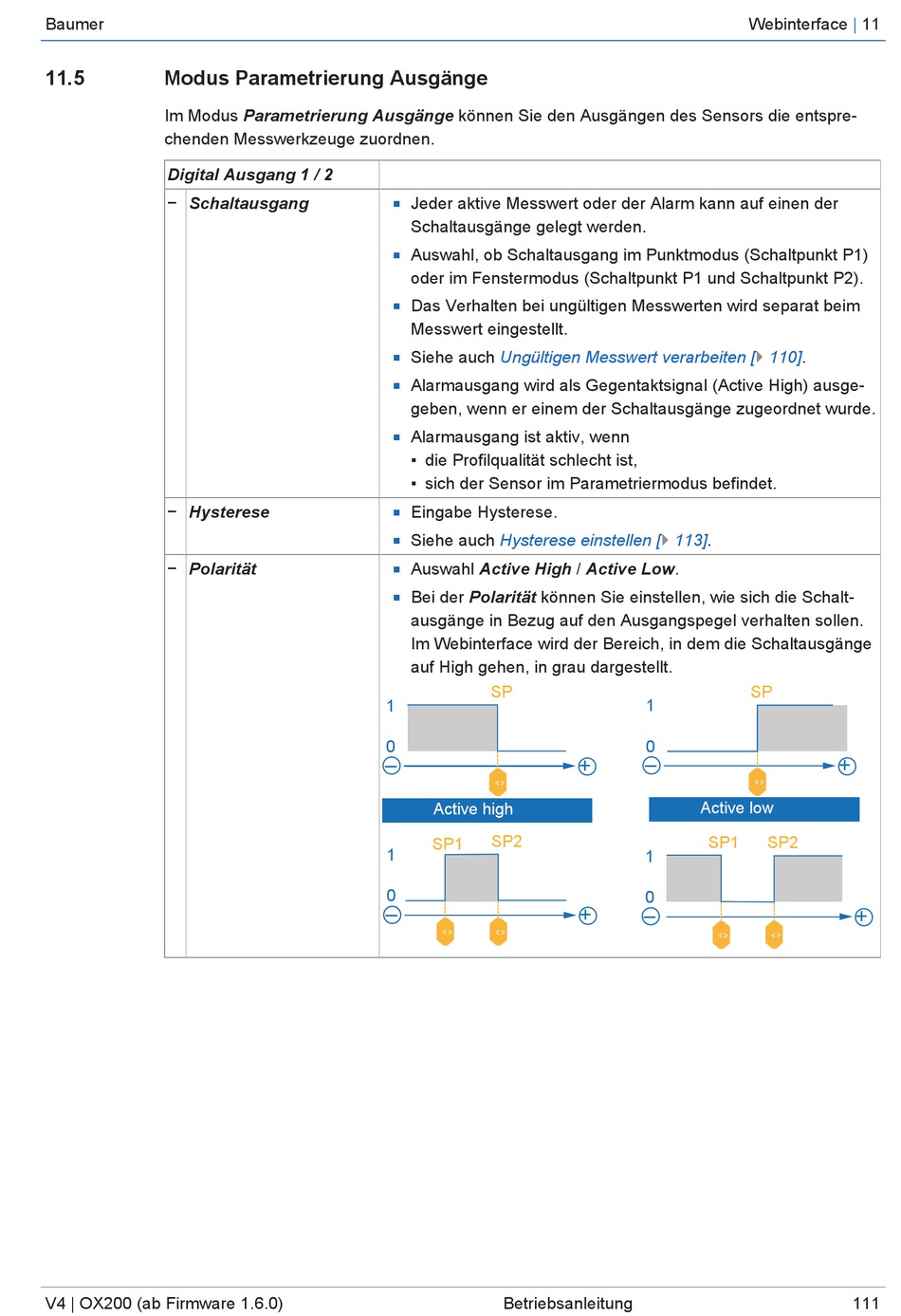

11.5
Modus Parametrierung Ausgänge
Im Modus Parametrierung Ausgänge können Sie den Ausgängen des Sensors die entspre-
chenden Messwerkzeuge zuordnen.
Digital Ausgang 1 / 2
− Schaltausgang
− Hysterese
− Polarität
V4 | OX200 (ab Firmware 1.6.0)
Jeder aktive Messwert oder der Alarm kann auf einen der
n
Schaltausgänge gelegt werden.
Auswahl, ob Schaltausgang im Punktmodus (Schaltpunkt P1)
n
oder im Fenstermodus (Schaltpunkt P1 und Schaltpunkt P2).
Das Verhalten bei ungültigen Messwerten wird separat beim
n
Messwert eingestellt.
Siehe auch
Ungültigen Messwert verarbeiten
n
Alarmausgang wird als Gegentaktsignal (Active High) ausge-
n
geben, wenn er einem der Schaltausgänge zugeordnet wurde.
Alarmausgang ist aktiv, wenn
n
▪ die Profilqualität schlecht ist,
▪ sich der Sensor im Parametriermodus befindet.
Eingabe Hysterese.
n
Siehe auch
Hysterese einstellen
n
Auswahl Active High / Active Low.
n
Bei der Polarität können Sie einstellen, wie sich die Schalt-
n
ausgänge in Bezug auf den Ausgangspegel verhalten sollen.
Im Webinterface wird der Bereich, in dem die Schaltausgänge
auf High gehen, in grau dargestellt.
SP
1
0
–
Active high
SP2
SP1
1
0
–
Betriebsanleitung
Webinterface
[} 113].
1
0
–
+
Active low
SP1
1
0
+
–
|
11
[} 110].
SP
+
SP2
+
111
