3
|

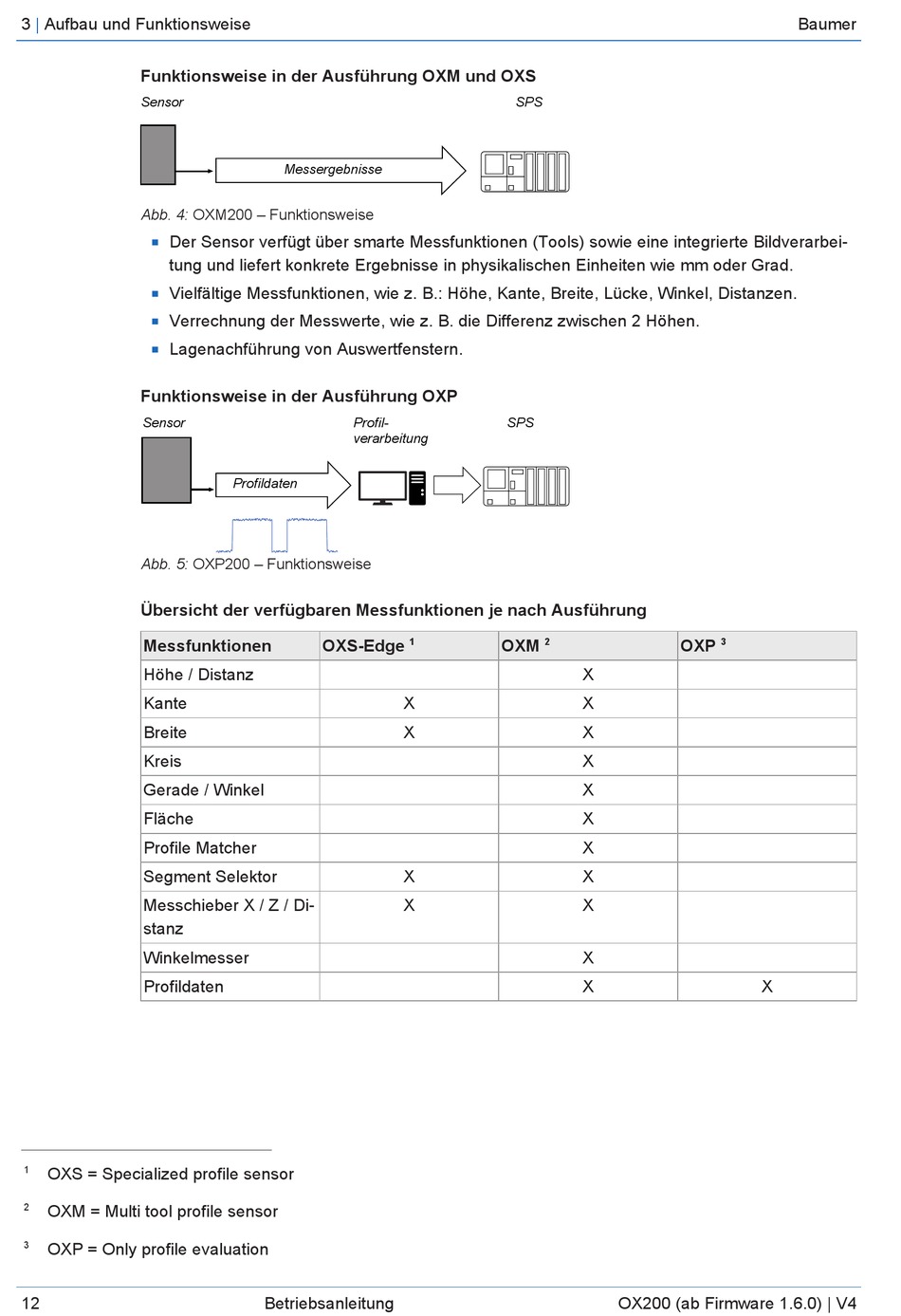

Aufbau und Funktionsweise
Funktionsweise in der Ausführung OXM und OXS
Sensor
Abb. 4: OXM200 – Funktionsweise
Der Sensor verfügt über smarte Messfunktionen (Tools) sowie eine integrierte Bildverarbei-
n
tung und liefert konkrete Ergebnisse in physikalischen Einheiten wie mm oder Grad.
Vielfältige Messfunktionen, wie z. B.: Höhe, Kante, Breite, Lücke, Winkel, Distanzen.
n
Verrechnung der Messwerte, wie z. B. die Differenz zwischen 2 Höhen.
n
Lagenachführung von Auswertfenstern.
n
Funktionsweise in der Ausführung OXP
Sensor
Abb. 5: OXP200 – Funktionsweise
Übersicht der verfügbaren Messfunktionen je nach Ausführung
Messfunktionen
Höhe / Distanz
Kante
Breite
Kreis
Gerade / Winkel
Fläche
Profile Matcher
Segment Selektor
Messchieber X / Z / Di-
stanz
Winkelmesser
Profildaten
1
OXS = Specialized profile sensor
2
OXM = Multi tool profile sensor
3
OXP = Only profile evaluation
12
Messergebnisse
Profil-
verarbeitung
Profildaten
OXS-Edge
X
X
X
X
Betriebsanleitung
SPS
SPS
1
2
OXM
3
OXP
X
X
X
X
X
X
X
X
X
X
X
OX200 (ab Firmware 1.6.0) | V4
Baumer
X
