Baumer
Messfrequenz, Messwiederholzeit und Ansprechzeit
Ein kompletter Messzyklus des Sensors besteht aus den folgenden Schritten:
1. Belichtung und Auslesen
2. Berechnung
3. Ausgabe der Messwerte
Um eine höhere Messgeschwindigkeit zu erreichen, werden die Prozessschritte parallel abgear-
beitet. Im Folgenden sind 2 Situationen dargestellt: Messrate limitiert durch die Belichtungszeit
(1. Abbildung) und Messrate limitiert durch die Berechnungszeit (2. Abbildung):
Single Shot
Modus (Trigger)
Belichtung &
Auslesen
Berechnung
Messwertausgabe

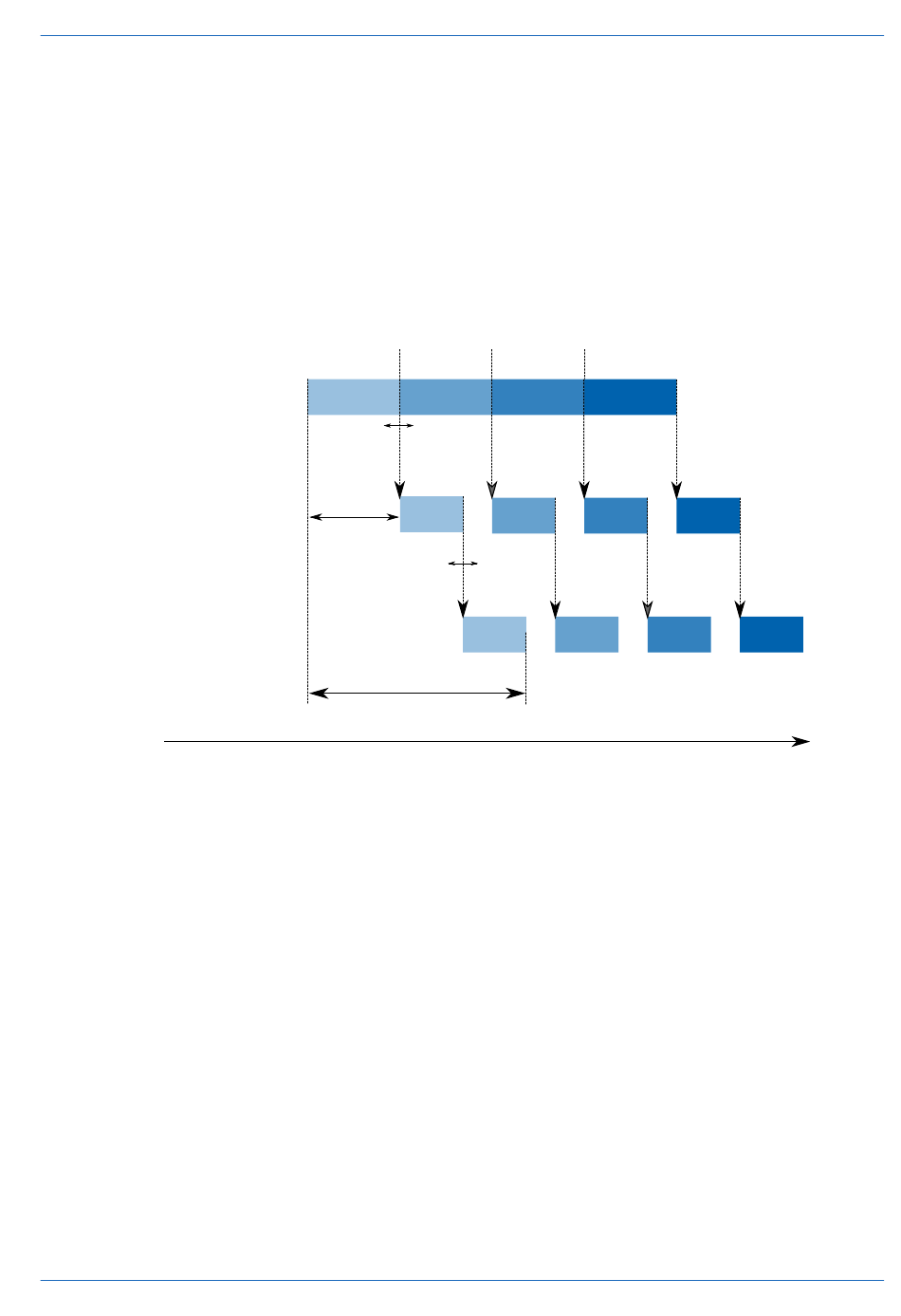

Abb. 6: OX200 – Messrate limitiert durch Belichtungszeit
V4 | OX200 (ab Firmware 1.6.0)
Frühestmöglicher
Triggerpuls
Abhängig von:
- Belichtungszeit
- Sichtfeld
Mess-
wiederholzeit
Abhängig von
Messwerkzeug
Ansprechzeit
Aufbau und Funktionsweise
Betriebsanleitung
|
3
Zeit
13
