10
|
Inbetriebnahme

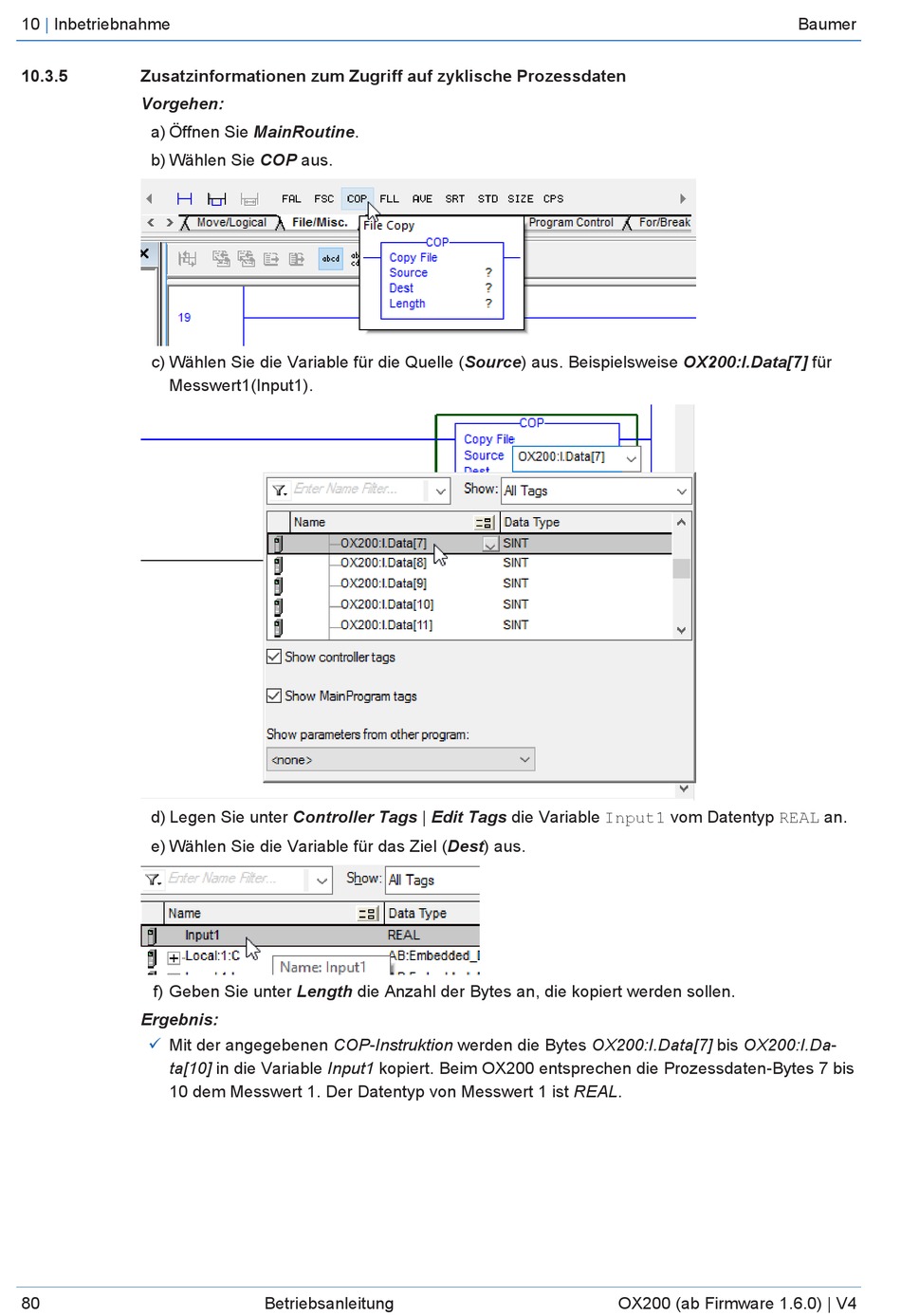

10.3.5
Zusatzinformationen zum Zugriff auf zyklische Prozessdaten
Vorgehen:
a) Öffnen Sie MainRoutine.
b) Wählen Sie COP aus.
c) Wählen Sie die Variable für die Quelle (Source) aus. Beispielsweise OX200:I.Data[7] für
Messwert1(Input1).
d) Legen Sie unter Controller Tags | Edit Tags die Variable Input1 vom Datentyp REAL an.
e) Wählen Sie die Variable für das Ziel (Dest) aus.
f) Geben Sie unter Length die Anzahl der Bytes an, die kopiert werden sollen.
Ergebnis:
ü
Mit der angegebenen COP-Instruktion werden die Bytes OX200:I.Data[7] bis OX200:I.Da-
ta[10] in die Variable Input1 kopiert. Beim OX200 entsprechen die Prozessdaten-Bytes 7 bis
10 dem Messwert 1. Der Datentyp von Messwert 1 ist REAL.
80
Betriebsanleitung
OX200 (ab Firmware 1.6.0) | V4
Baumer
