3.2
Funktionsweise
Mit dem Sensor wird das Oberflächenprofil eines Objektes entlang einer auf das Objekt proji-
zierten Laserlinie gemessen. Das gemessene Oberflächenprofil kann vom Nutzer abgerufen
werden – entweder über den integrierten Webserver, die UDP-Schnittstelle oder das SDK (Soft-
ware Development Kit). Sensoren in der Ausführung OXM haben zusätzliche Funktionen
(Tools) integriert, die es erlauben, geometrische Messungen auf dem Profil durchzuführen (wie
Breite, Höhe, Kreisdurchmesser oder Winkel). Diese Messwerte werden über die integrierte
Prozessschnittstelle, Schaltausgänge oder den Analogausgang bereitgestellt.
Triangulationsprinzip
Der Sensor arbeitet nach dem Laser-Triangulationsprinzip:
1. Über eine Zylinderlinse wird ein Laserstrahl zu einer Laserlinie geweitet und auf die Oberflä-
che des Messobjekts projiziert.
2. Das Messobjekt reflektiert die Laserlinie.
3. Die reflektierte Laserlinie wird im Sensor auf eine Flächenkamera projiziert.
4. Anhand des Kamerabildes und hinterlegter Kalibrationsdaten berechnet der Sensor das
Profil eines Messobjektes.

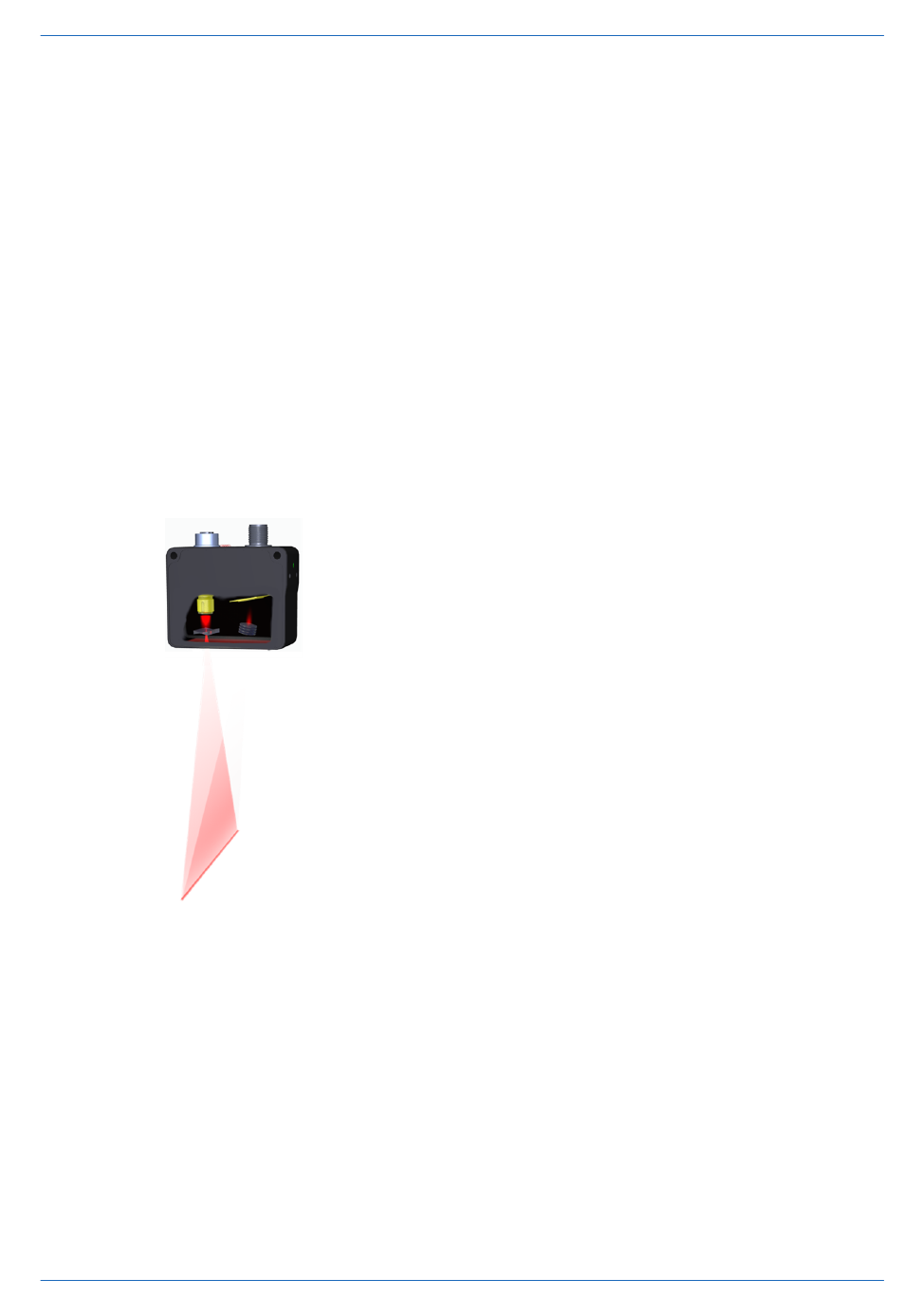

Abb. 3: OX200 – Triangulationsprinzip
V4 | OX200 (ab Firmware 1.6.0)
Aufbau und Funktionsweise
Betriebsanleitung
|
3
