Webinterface
Profil & Kamerabild

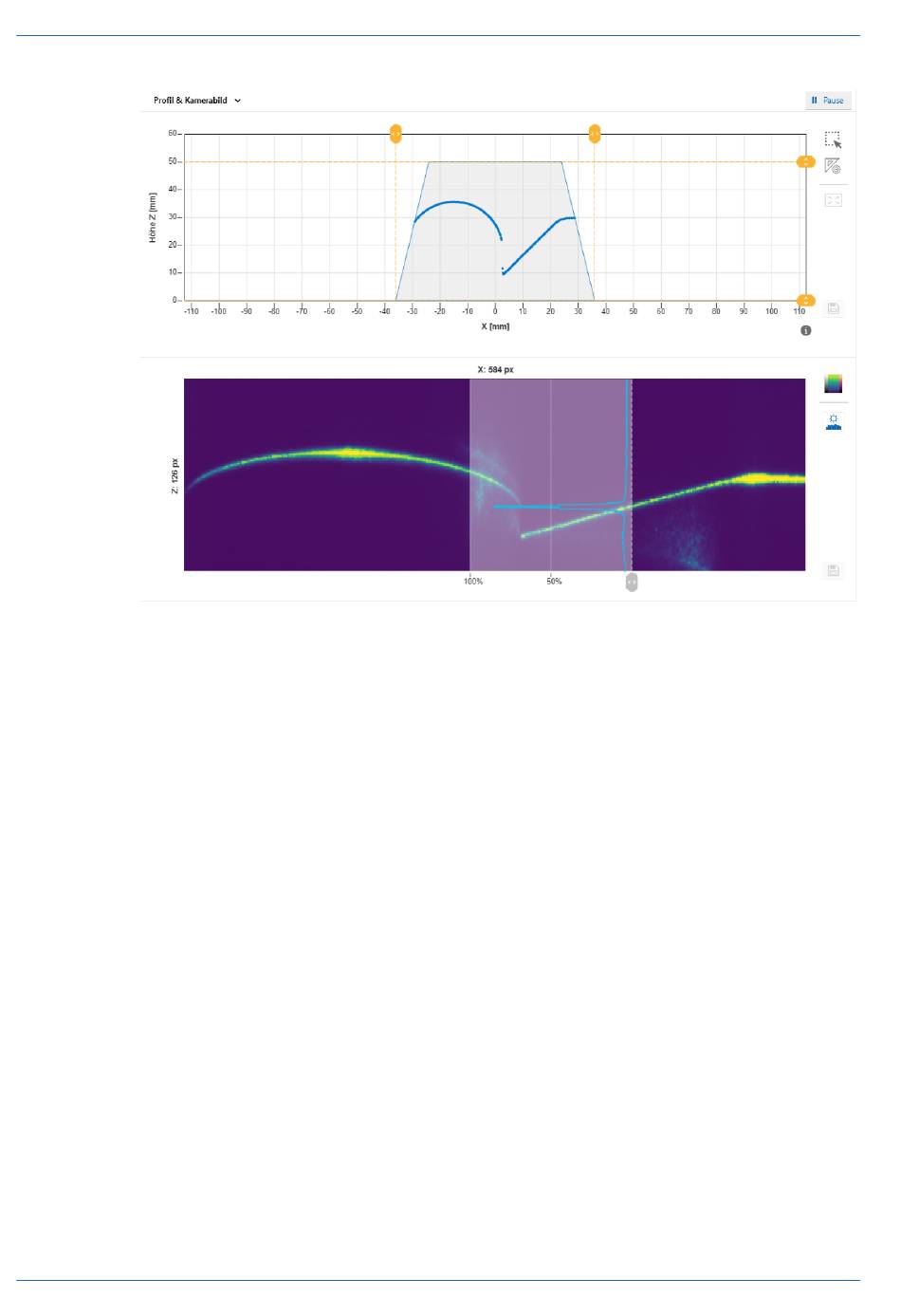

Abb. 32: Webinterface – Modus Parametrierung – Ansicht Profil & Kamerabild
Das obere Diagramm zeigt die Profilpunkte des Objekts an. Dieses Diagramm entspricht dem
unteren Diagramm in der Ansicht Ergebnis über Zeit & Profil.
Das untere Diagramm zeigt das Kamerabild an. So können z. B. ungewollte Reflexionen er-
kannt werden. Über den oberen Button rechts neben dem Kamerabild kann das Bild in Falsch-
farben dargestellt werden. Das hilft Ihnen dabei, die korrekte Belichtungszeit einzustellen oder
ungewollte Reflexionen zu finden. Über den unteren Button kann ein Overlay eingeblendet wer-
den, der einen Schnitt entlang einer ausgewählten Spalte der Kamera anzeigt. Das Overlay
zeigt die Intensität der Spalte an. Die aktive Spalte kann durch den grauen Schieber unterhalb
des Kamerabildes frei gewählt werden.
