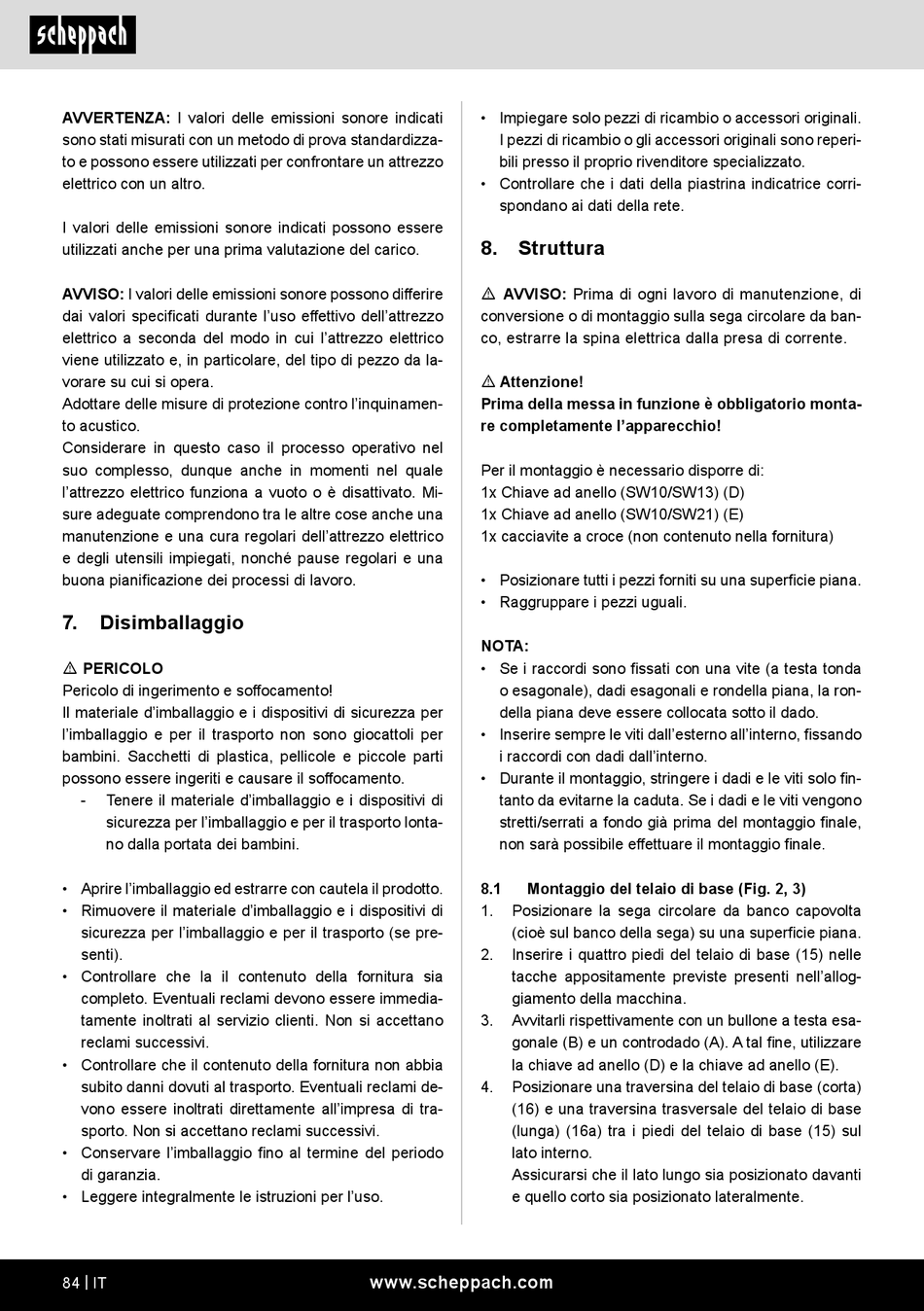

AVVERTENZA: I valori delle emissioni sonore indicati
sono stati misurati con un metodo di prova standardizza-
to e possono essere utilizzati per confrontare un attrezzo
elettrico con un altro.
I valori delle emissioni sonore indicati possono essere
utilizzati anche per una prima valutazione del carico.
AVVISO: I valori delle emissioni sonore possono differire
dai valori specificati durante l'uso effettivo dell'attrezzo
elettrico a seconda del modo in cui l'attrezzo elettrico
viene utilizzato e, in particolare, del tipo di pezzo da la-
vorare su cui si opera.
Adottare delle misure di protezione contro l'inquinamen-
to acustico.
Considerare in questo caso il processo operativo nel
suo complesso, dunque anche in momenti nel quale
l'attrezzo elettrico funziona a vuoto o è disattivato. Mi-
sure adeguate comprendono tra le altre cose anche una
manutenzione e una cura regolari dell'attrezzo elettrico
e degli utensili impiegati, nonché pause regolari e una
buona pianificazione dei processi di lavoro.
7. Disimballaggio
m PERICOLO
Pericolo di ingerimento e soffocamento!
Il materiale d'imballaggio e i dispositivi di sicurezza per
l'imballaggio e per il trasporto non sono giocattoli per
bambini. Sacchetti di plastica, pellicole e piccole parti
possono essere ingeriti e causare il soffocamento.
- Tenere il materiale d'imballaggio e i dispositivi di
sicurezza per l'imballaggio e per il trasporto lonta-
no dalla portata dei bambini.
• Aprire l'imballaggio ed estrarre con cautela il prodotto.
• Rimuovere il materiale d'imballaggio e i dispositivi di
sicurezza per l'imballaggio e per il trasporto (se pre-
senti).
• Controllare che la il contenuto della fornitura sia
completo. Eventuali reclami devono essere immedia-
tamente inoltrati al servizio clienti. Non si accettano
reclami successivi.
• Controllare che il contenuto della fornitura non abbia
subito danni dovuti al trasporto. Eventuali reclami de-
vono essere inoltrati direttamente all'impresa di tra-
sporto. Non si accettano reclami successivi.
• Conservare l'imballaggio fino al termine del periodo
di garanzia.
• Leggere integralmente le istruzioni per l'uso.
84 | IT
• Impiegare solo pezzi di ricambio o accessori originali.
I pezzi di ricambio o gli accessori originali sono reperi-
bili presso il proprio rivenditore specializzato.
• Controllare che i dati della piastrina indicatrice corri-
spondano ai dati della rete.
8. Struttura
m AVVISO: Prima di ogni lavoro di manutenzione, di
conversione o di montaggio sulla sega circolare da ban-
co, estrarre la spina elettrica dalla presa di corrente.
m Attenzione!
Prima della messa in funzione è obbligatorio monta-
re completamente l'apparecchio!
Per il montaggio è necessario disporre di:
1x Chiave ad anello (SW10/SW13) (D)
1x Chiave ad anello (SW10/SW21) (E)
1x cacciavite a croce (non contenuto nella fornitura)
• Posizionare tutti i pezzi forniti su una superficie piana.
• Raggruppare i pezzi uguali.
NOTA:
• Se i raccordi sono fissati con una vite (a testa tonda
o esagonale), dadi esagonali e rondella piana, la ron-
della piana deve essere collocata sotto il dado.
• Inserire sempre le viti dall'esterno all'interno, fissando
i raccordi con dadi dall'interno.
• Durante il montaggio, stringere i dadi e le viti solo fin-
tanto da evitarne la caduta. Se i dadi e le viti vengono
stretti/serrati a fondo già prima del montaggio finale,
non sarà possibile effettuare il montaggio finale.
8.1 Montaggio del telaio di base (Fig. 2, 3)
1. Posizionare la sega circolare da banco capovolta
(cioè sul banco della sega) su una superficie piana.
2. Inserire i quattro piedi del telaio di base (15) nelle
tacche appositamente previste presenti nell'allog-
giamento della macchina.
3. Avvitarli rispettivamente con un bullone a testa esa-
gonale (B) e un controdado (A). A tal fine, utilizzare
la chiave ad anello (D) e la chiave ad anello (E).
4. Posizionare una traversina del telaio di base (corta)
(16) e una traversina trasversale del telaio di base
(lunga) (16a) tra i piedi del telaio di base (15) sul
lato interno.
Assicurarsi che il lato lungo sia posizionato davanti
e quello corto sia posizionato lateralmente.
