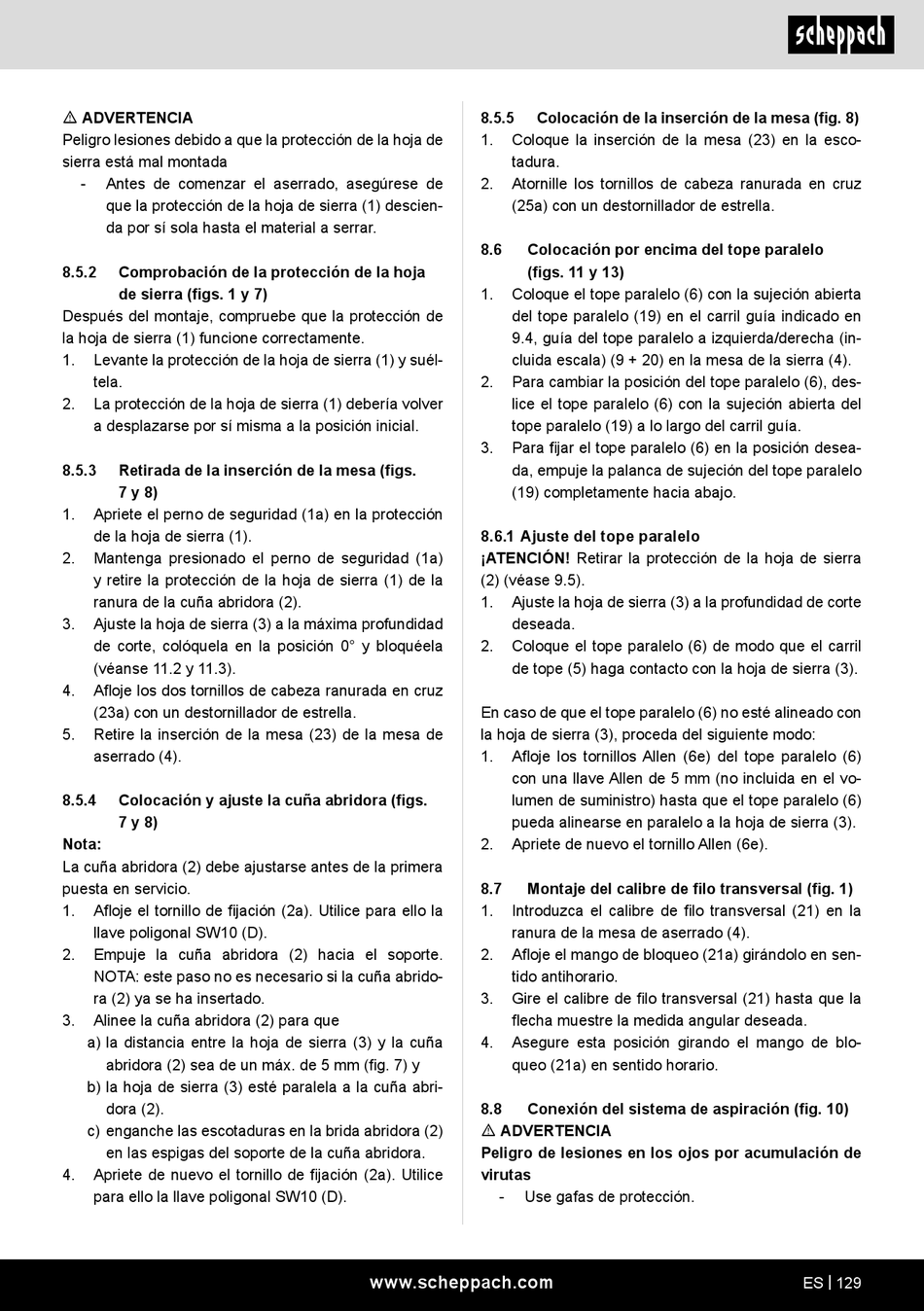

m ADVERTENCIA
Peligro lesiones debido a que la protección de la hoja de
sierra está mal montada
- Antes de comenzar el aserrado, asegúrese de
que la protección de la hoja de sierra (1) descien-
da por sí sola hasta el material a serrar.
8.5.2 Comprobación de la protección de la hoja
de sierra (figs. 1 y 7)
Después del montaje, compruebe que la protección de
la hoja de sierra (1) funcione correctamente.
1. Levante la protección de la hoja de sierra (1) y suél-
tela.
2. La protección de la hoja de sierra (1) debería volver
a desplazarse por sí misma a la posición inicial.
8.5.3 Retirada de la inserción de la mesa (figs.
7 y 8)
1. Apriete el perno de seguridad (1a) en la protección
de la hoja de sierra (1).
2. Mantenga presionado el perno de seguridad (1a)
y retire la protección de la hoja de sierra (1) de la
ranura de la cuña abridora (2).
3. Ajuste la hoja de sierra (3) a la máxima profundidad
de corte, colóquela en la posición 0° y bloquéela
(véanse 11.2 y 11.3).
4. Afloje los dos tornillos de cabeza ranurada en cruz
(23a) con un destornillador de estrella.
5. Retire la inserción de la mesa (23) de la mesa de
aserrado (4).
8.5.4 Colocación y ajuste la cuña abridora (figs.
7 y 8)
Nota:
La cuña abridora (2) debe ajustarse antes de la primera
puesta en servicio.
1. Afloje el tornillo de fijación (2a). Utilice para ello la
llave poligonal SW10 (D).
2. Empuje la cuña abridora (2) hacia el soporte.
NOTA: este paso no es necesario si la cuña abrido-
ra (2) ya se ha insertado.
3. Alinee la cuña abridora (2) para que
a) la distancia entre la hoja de sierra (3) y la cuña
abridora (2) sea de un máx. de 5 mm (fig. 7) y
b) la hoja de sierra (3) esté paralela a la cuña abri-
dora (2).
c) enganche las escotaduras en la brida abridora (2)
en las espigas del soporte de la cuña abridora.
4. Apriete de nuevo el tornillo de fijación (2a). Utilice
para ello la llave poligonal SW10 (D).
8.5.5 Colocación de la inserción de la mesa (fig. 8)
1. Coloque la inserción de la mesa (23) en la esco-
tadura.
2. Atornille los tornillos de cabeza ranurada en cruz
(25a) con un destornillador de estrella.
8.6 Colocación por encima del tope paralelo
(figs. 11 y 13)
1. Coloque el tope paralelo (6) con la sujeción abierta
del tope paralelo (19) en el carril guía indicado en
9.4, guía del tope paralelo a izquierda/derecha (in-
cluida escala) (9 + 20) en la mesa de la sierra (4).
2. Para cambiar la posición del tope paralelo (6), des-
lice el tope paralelo (6) con la sujeción abierta del
tope paralelo (19) a lo largo del carril guía.
3. Para fijar el tope paralelo (6) en la posición desea-
da, empuje la palanca de sujeción del tope paralelo
(19) completamente hacia abajo.
8.6.1 Ajuste del tope paralelo
¡ATENCIÓN! Retirar la protección de la hoja de sierra
(2) (véase 9.5).
1. Ajuste la hoja de sierra (3) a la profundidad de corte
deseada.
2. Coloque el tope paralelo (6) de modo que el carril
de tope (5) haga contacto con la hoja de sierra (3).
En caso de que el tope paralelo (6) no esté alineado con
la hoja de sierra (3), proceda del siguiente modo:
1. Afloje los tornillos Allen (6e) del tope paralelo (6)
con una llave Allen de 5 mm (no incluida en el vo-
lumen de suministro) hasta que el tope paralelo (6)
pueda alinearse en paralelo a la hoja de sierra (3).
2. Apriete de nuevo el tornillo Allen (6e).
8.7 Montaje del calibre de filo transversal (fig. 1)
1. Introduzca el calibre de filo transversal (21) en la
ranura de la mesa de aserrado (4).
2. Afloje el mango de bloqueo (21a) girándolo en sen-
tido antihorario.
3. Gire el calibre de filo transversal (21) hasta que la
flecha muestre la medida angular deseada.
4. Asegure esta posición girando el mango de blo-
queo (21a) en sentido horario.
8.8 Conexión del sistema de aspiración (fig. 10)
m ADVERTENCIA
Peligro de lesiones en los ojos por acumulación de
virutas
- Use gafas de protección.
