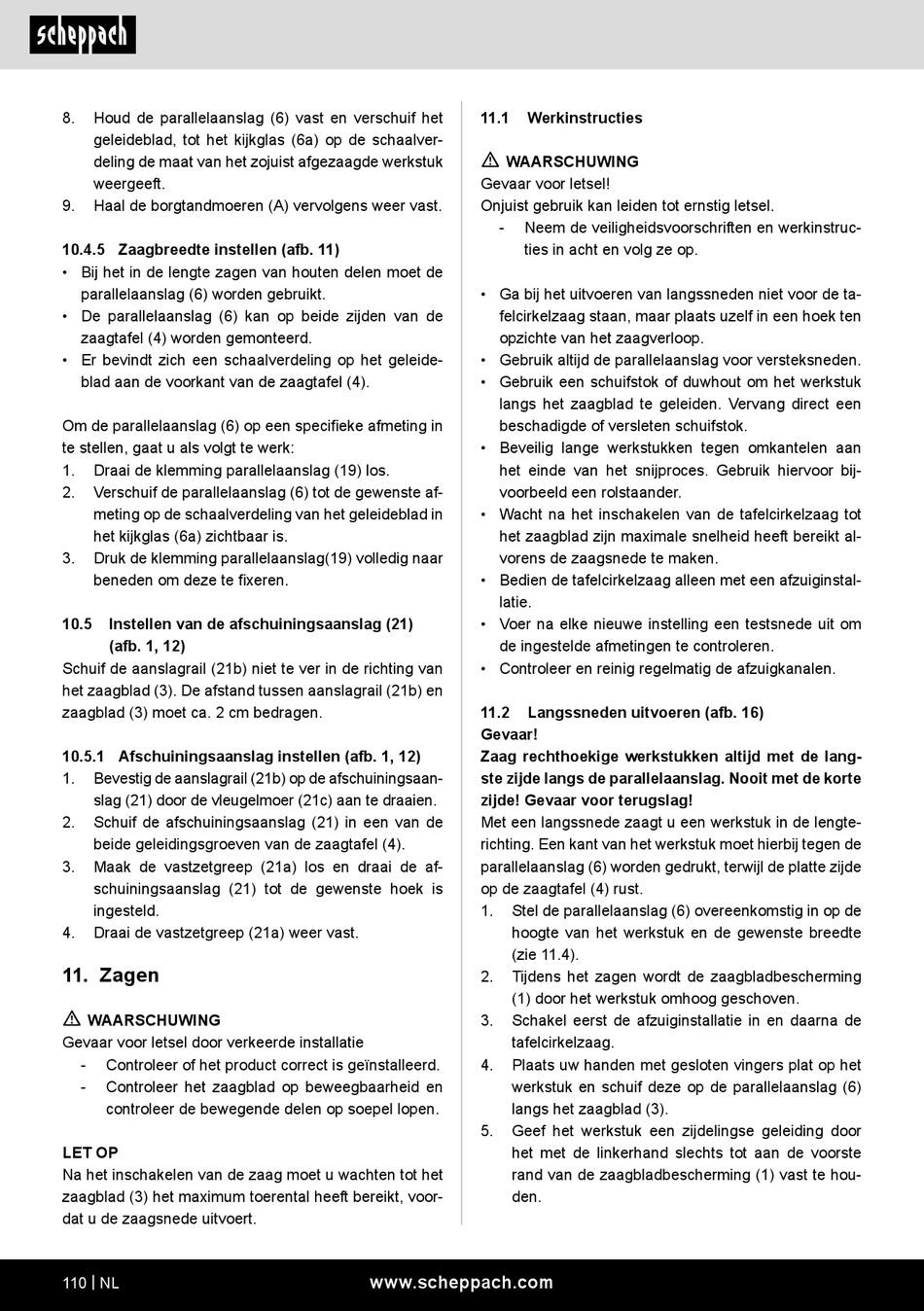

8. Houd de parallelaanslag (6) vast en verschuif het
geleideblad, tot het kijkglas (6a) op de schaalver-
deling de maat van het zojuist afgezaagde werkstuk
weergeeft.
9. Haal de borgtandmoeren (A) vervolgens weer vast.
10.4.5 Zaagbreedte instellen (afb. 11)
• Bij het in de lengte zagen van houten delen moet de
parallelaanslag (6) worden gebruikt.
• De parallelaanslag (6) kan op beide zijden van de
zaagtafel (4) worden gemonteerd.
• Er bevindt zich een schaalverdeling op het geleide-
blad aan de voorkant van de zaagtafel (4).
Om de parallelaanslag (6) op een specifieke afmeting in
te stellen, gaat u als volgt te werk:
1. Draai de klemming parallelaanslag (19) los.
2. Verschuif de parallelaanslag (6) tot de gewenste af-
meting op de schaalverdeling van het geleideblad in
het kijkglas (6a) zichtbaar is.
3. Druk de klemming parallelaanslag(19) volledig naar
beneden om deze te fixeren.
10.5 Instellen van de afschuiningsaanslag (21)
(afb. 1, 12)
Schuif de aanslagrail (21b) niet te ver in de richting van
het zaagblad (3). De afstand tussen aanslagrail (21b) en
zaagblad (3) moet ca. 2 cm bedragen.
10.5.1 Afschuiningsaanslag instellen (afb. 1, 12)
1. Bevestig de aanslagrail (21b) op de afschuiningsaan-
slag (21) door de vleugelmoer (21c) aan te draaien.
2. Schuif de afschuiningsaanslag (21) in een van de
beide geleidingsgroeven van de zaagtafel (4).
3. Maak de vastzetgreep (21a) los en draai de af-
schuiningsaanslag (21) tot de gewenste hoek is
ingesteld.
4. Draai de vastzetgreep (21a) weer vast.
11. Zagen
m
WAARSCHUWING
Gevaar voor letsel door verkeerde installatie
- Controleer of het product correct is geïnstalleerd.
- Controleer het zaagblad op beweegbaarheid en
controleer de bewegende delen op soepel lopen.
LET OP
Na het inschakelen van de zaag moet u wachten tot het
zaagblad (3) het maximum toerental heeft bereikt, voor-
dat u de zaagsnede uitvoert.
110 | NL
11.1 Werkinstructies
m
WAARSCHUWING
Gevaar voor letsel!
Onjuist gebruik kan leiden tot ernstig letsel.
- Neem de veiligheidsvoorschriften en werkinstruc-
ties in acht en volg ze op.
• Ga bij het uitvoeren van langssneden niet voor de ta-
felcirkelzaag staan, maar plaats uzelf in een hoek ten
opzichte van het zaagverloop.
• Gebruik altijd de parallelaanslag voor versteksneden.
• Gebruik een schuifstok of duwhout om het werkstuk
langs het zaagblad te geleiden. Vervang direct een
beschadigde of versleten schuifstok.
• Beveilig lange werkstukken tegen omkantelen aan
het einde van het snijproces. Gebruik hiervoor bij-
voorbeeld een rolstaander.
• Wacht na het inschakelen van de tafelcirkelzaag tot
het zaagblad zijn maximale snelheid heeft bereikt al-
vorens de zaagsnede te maken.
• Bedien de tafelcirkelzaag alleen met een afzuiginstal-
latie.
• Voer na elke nieuwe instelling een testsnede uit om
de ingestelde afmetingen te controleren.
• Controleer en reinig regelmatig de afzuigkanalen.
11.2 Langssneden uitvoeren (afb. 16)
Gevaar!
Zaag rechthoekige werkstukken altijd met de lang-
ste zijde langs de parallelaanslag. Nooit met de korte
zijde! Gevaar voor terugslag!
Met een langssnede zaagt u een werkstuk in de lengte-
richting. Een kant van het werkstuk moet hierbij tegen de
parallelaanslag (6) worden gedrukt, terwijl de platte zijde
op de zaagtafel (4) rust.
1. Stel de parallelaanslag (6) overeenkomstig in op de
hoogte van het werkstuk en de gewenste breedte
(zie 11.4).
2. Tijdens het zagen wordt de zaagbladbescherming
(1) door het werkstuk omhoog geschoven.
3. Schakel eerst de afzuiginstallatie in en daarna de
tafelcirkelzaag.
4. Plaats uw handen met gesloten vingers plat op het
werkstuk en schuif deze op de parallelaanslag (6)
langs het zaagblad (3).
5. Geef het werkstuk een zijdelingse geleiding door
het met de linkerhand slechts tot aan de voorste
rand van de zaagbladbescherming (1) vast te hou-
den.
