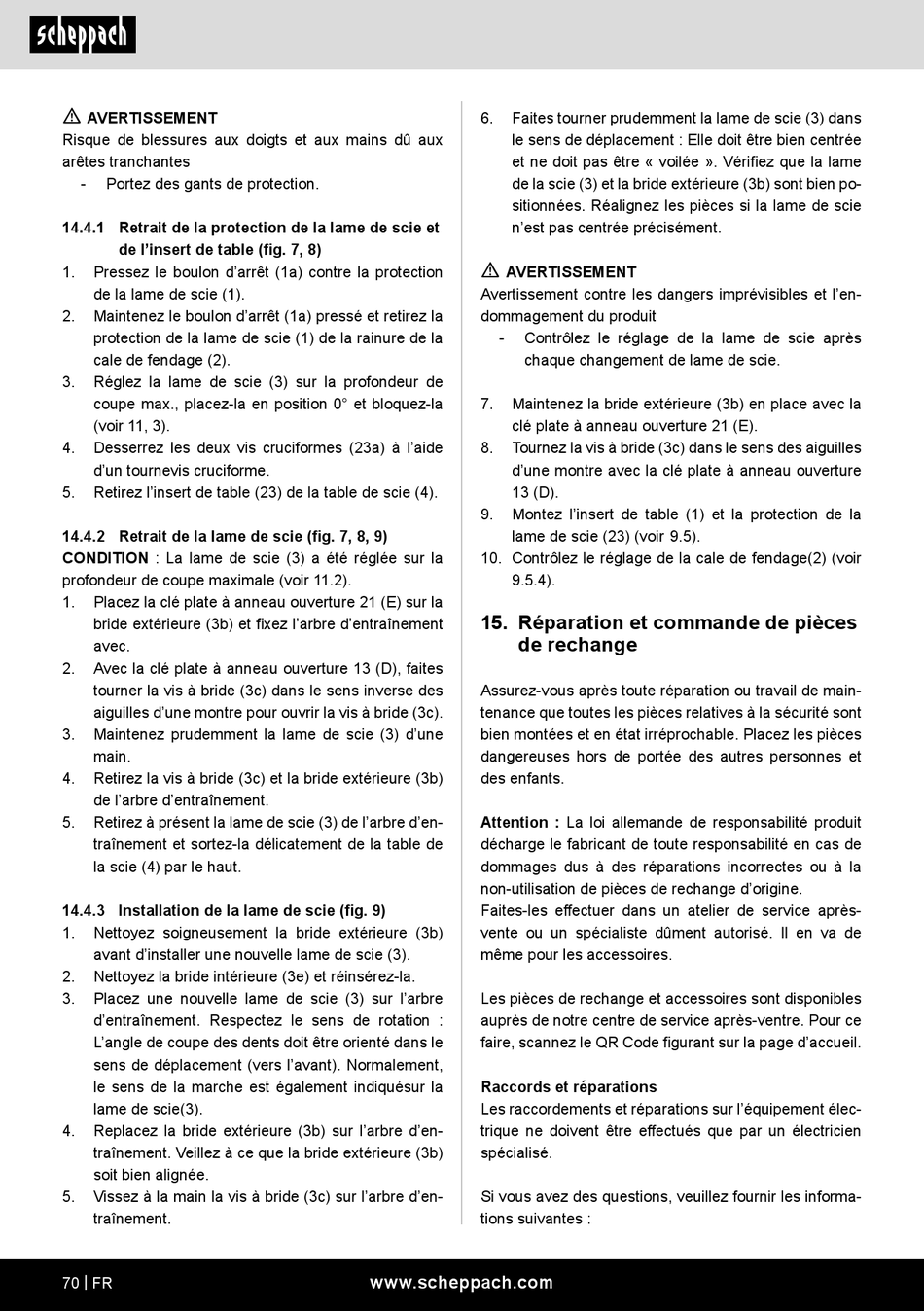

m
AVERTISSEMENT
Risque de blessures aux doigts et aux mains dû aux
arêtes tranchantes
-
Portez des gants de protection.
14.4.1 Retrait de la protection de la lame de scie et
de l'insert de table (fig. 7, 8)
1.
Pressez le boulon d'arrêt (1a) contre la protection
de la lame de scie (1).
2.
Maintenez le boulon d'arrêt (1a) pressé et retirez la
protection de la lame de scie (1) de la rainure de la
cale de fendage (2).
3.
Réglez la lame de scie (3) sur la profondeur de
coupe max., placez-la en position 0° et bloquez-la
(voir 11, 3).
4.
Desserrez les deux vis cruciformes (23a) à l'aide
d'un tournevis cruciforme.
5.
Retirez l'insert de table (23) de la table de scie (4).
14.4.2 Retrait de la lame de scie (fig. 7, 8, 9)
CONDITION : La lame de scie (3) a été réglée sur la
profondeur de coupe maximale (voir 11.2).
1.
Placez la clé plate à anneau ouverture 21 (E) sur la
bride extérieure (3b) et fixez l'arbre d'entraînement
avec.
2.
Avec la clé plate à anneau ouverture 13 (D), faites
tourner la vis à bride (3c) dans le sens inverse des
aiguilles d'une montre pour ouvrir la vis à bride (3c).
3.
Maintenez prudemment la lame de scie (3) d'une
main.
4.
Retirez la vis à bride (3c) et la bride extérieure (3b)
de l'arbre d'entraînement.
5.
Retirez à présent la lame de scie (3) de l'arbre d'en-
traînement et sortez-la délicatement de la table de
la scie (4) par le haut.
14.4.3 Installation de la lame de scie (fig. 9)
1.
Nettoyez soigneusement la bride extérieure (3b)
avant d'installer une nouvelle lame de scie (3).
2.
Nettoyez la bride intérieure (3e) et réinsérez-la.
3.
Placez une nouvelle lame de scie (3) sur l'arbre
d'entraînement. Respectez le sens de rotation :
L'angle de coupe des dents doit être orienté dans le
sens de déplacement (vers l'avant). Normalement,
le sens de la marche est également indiquésur la
lame de scie(3).
4.
Replacez la bride extérieure (3b) sur l'arbre d'en-
traînement. Veillez à ce que la bride extérieure (3b)
soit bien alignée.
5.
Vissez à la main la vis à bride (3c) sur l'arbre d'en-
traînement.
70 | FR
6.
Faites tourner prudemment la lame de scie (3) dans
le sens de déplacement : Elle doit être bien centrée
et ne doit pas être « voilée ». Vérifiez que la lame
de la scie (3) et la bride extérieure (3b) sont bien po-
sitionnées. Réalignez les pièces si la lame de scie
n'est pas centrée précisément.
m
AVERTISSEMENT
Avertissement contre les dangers imprévisibles et l'en-
dommagement du produit
-
Contrôlez le réglage de la lame de scie après
chaque changement de lame de scie.
7.
Maintenez la bride extérieure (3b) en place avec la
clé plate à anneau ouverture 21 (E).
8.
Tournez la vis à bride (3c) dans le sens des aiguilles
d'une montre avec la clé plate à anneau ouverture
13 (D).
9.
Montez l'insert de table (1) et la protection de la
lame de scie (23) (voir 9.5).
10. Contrôlez le réglage de la cale de fendage(2) (voir
9.5.4).
15. Réparation et commande de pièces
de rechange
Assurez-vous après toute réparation ou travail de main-
tenance que toutes les pièces relatives à la sécurité sont
bien montées et en état irréprochable. Placez les pièces
dangereuses hors de portée des autres personnes et
des enfants.
Attention : La loi allemande de responsabilité produit
décharge le fabricant de toute responsabilité en cas de
dommages dus à des réparations incorrectes ou à la
non-utilisation de pièces de rechange d'origine.
Faites-les effectuer dans un atelier de service après-
vente ou un spécialiste dûment autorisé. Il en va de
même pour les accessoires.
Les pièces de rechange et accessoires sont disponibles
auprès de notre centre de service après-ventre. Pour ce
faire, scannez le QR Code figurant sur la page d'accueil.
Raccords et réparations
Les raccordements et réparations sur l'équipement élec-
trique ne doivent être effectués que par un électricien
spécialisé.
Si vous avez des questions, veuillez fournir les informa-
tions suivantes :
