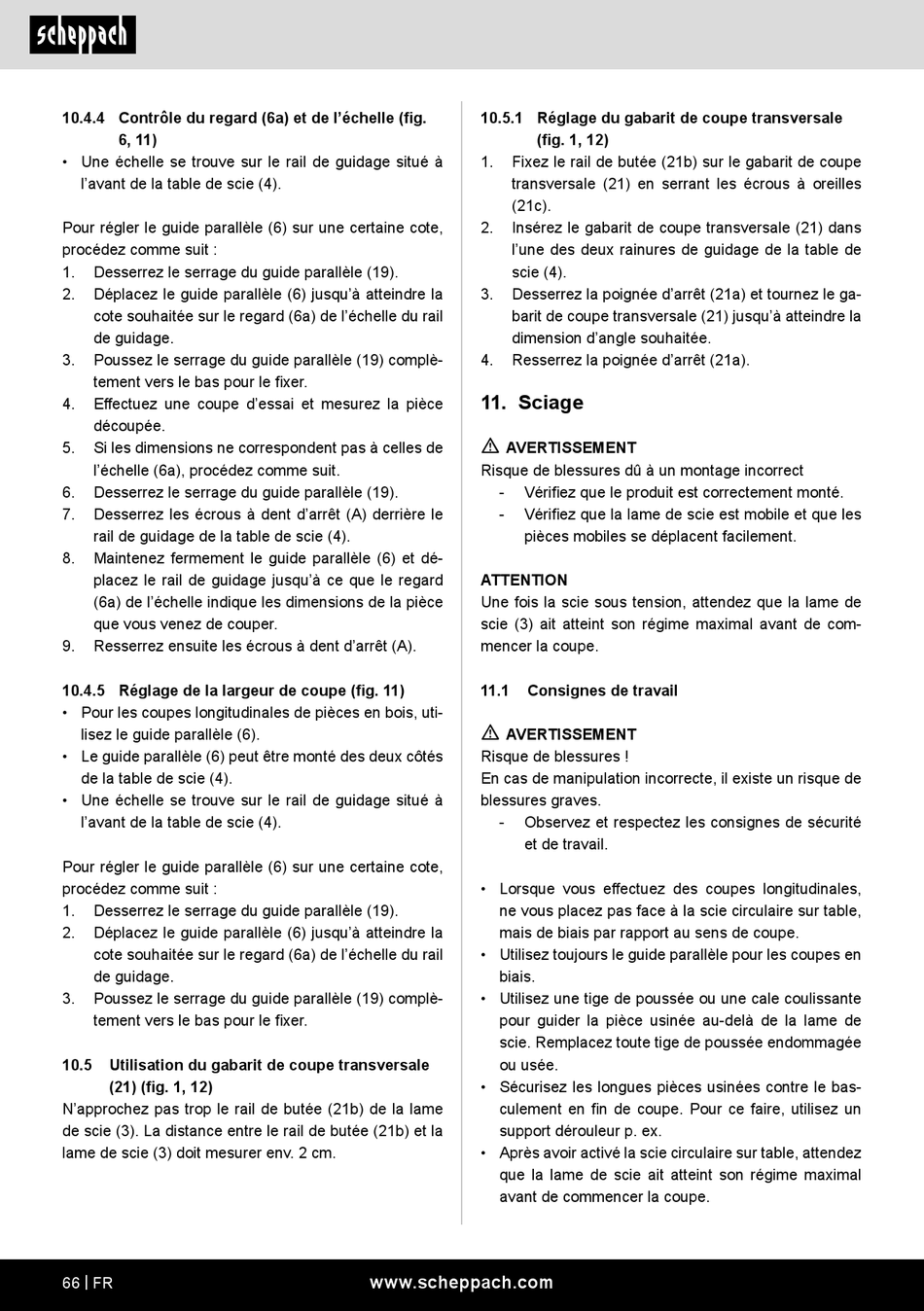

Scheppach HS254 Originalbetriebsanleitung Seite 66

10.4.4 Contrôle du regard (6a) et de l'échelle (fig.
6, 11)
• Une échelle se trouve sur le rail de guidage situé à
l'avant de la table de scie (4).
Pour régler le guide parallèle (6) sur une certaine cote,
procédez comme suit :
1. Desserrez le serrage du guide parallèle (19).
2. Déplacez le guide parallèle (6) jusqu'à atteindre la
cote souhaitée sur le regard (6a) de l'échelle du rail
de guidage.
3. Poussez le serrage du guide parallèle (19) complè-
tement vers le bas pour le fixer.
4. Effectuez une coupe d'essai et mesurez la pièce
découpée.
5. Si les dimensions ne correspondent pas à celles de
l'échelle (6a), procédez comme suit.
6. Desserrez le serrage du guide parallèle (19).
7. Desserrez les écrous à dent d'arrêt (A) derrière le
rail de guidage de la table de scie (4).
8. Maintenez fermement le guide parallèle (6) et dé-
placez le rail de guidage jusqu'à ce que le regard
(6a) de l'échelle indique les dimensions de la pièce
que vous venez de couper.
9. Resserrez ensuite les écrous à dent d'arrêt (A).
10.4.5 Réglage de la largeur de coupe (fig. 11)
• Pour les coupes longitudinales de pièces en bois, uti-
lisez le guide parallèle (6).
• Le guide parallèle (6) peut être monté des deux côtés
de la table de scie (4).
• Une échelle se trouve sur le rail de guidage situé à
l'avant de la table de scie (4).
Pour régler le guide parallèle (6) sur une certaine cote,
procédez comme suit :
1. Desserrez le serrage du guide parallèle (19).
2. Déplacez le guide parallèle (6) jusqu'à atteindre la
cote souhaitée sur le regard (6a) de l'échelle du rail
de guidage.
3. Poussez le serrage du guide parallèle (19) complè-
tement vers le bas pour le fixer.
10.5 Utilisation du gabarit de coupe transversale
(21) (fig. 1, 12)
N'approchez pas trop le rail de butée (21b) de la lame
de scie (3). La distance entre le rail de butée (21b) et la
lame de scie (3) doit mesurer env. 2 cm.
66 | FR
10.5.1 Réglage du gabarit de coupe transversale
(fig. 1, 12)
1. Fixez le rail de butée (21b) sur le gabarit de coupe
transversale (21) en serrant les écrous à oreilles
(21c).
2. Insérez le gabarit de coupe transversale (21) dans
l'une des deux rainures de guidage de la table de
scie (4).
3. Desserrez la poignée d'arrêt (21a) et tournez le ga-
barit de coupe transversale (21) jusqu'à atteindre la
dimension d'angle souhaitée.
4. Resserrez la poignée d'arrêt (21a).
11. Sciage
m
AVERTISSEMENT
Risque de blessures dû à un montage incorrect
- Vérifiez que le produit est correctement monté.
- Vérifiez que la lame de scie est mobile et que les
pièces mobiles se déplacent facilement.
ATTENTION
Une fois la scie sous tension, attendez que la lame de
scie (3) ait atteint son régime maximal avant de com-
mencer la coupe.
11.1 Consignes de travail
m
AVERTISSEMENT
Risque de blessures !
En cas de manipulation incorrecte, il existe un risque de
blessures graves.
- Observez et respectez les consignes de sécurité
et de travail.
• Lorsque vous effectuez des coupes longitudinales,
ne vous placez pas face à la scie circulaire sur table,
mais de biais par rapport au sens de coupe.
• Utilisez toujours le guide parallèle pour les coupes en
biais.
• Utilisez une tige de poussée ou une cale coulissante
pour guider la pièce usinée au-delà de la lame de
scie. Remplacez toute tige de poussée endommagée
ou usée.
• Sécurisez les longues pièces usinées contre le bas-
culement en fin de coupe. Pour ce faire, utilisez un
support dérouleur p. ex.
• Après avoir activé la scie circulaire sur table, attendez
que la lame de scie ait atteint son régime maximal
avant de commencer la coupe.
