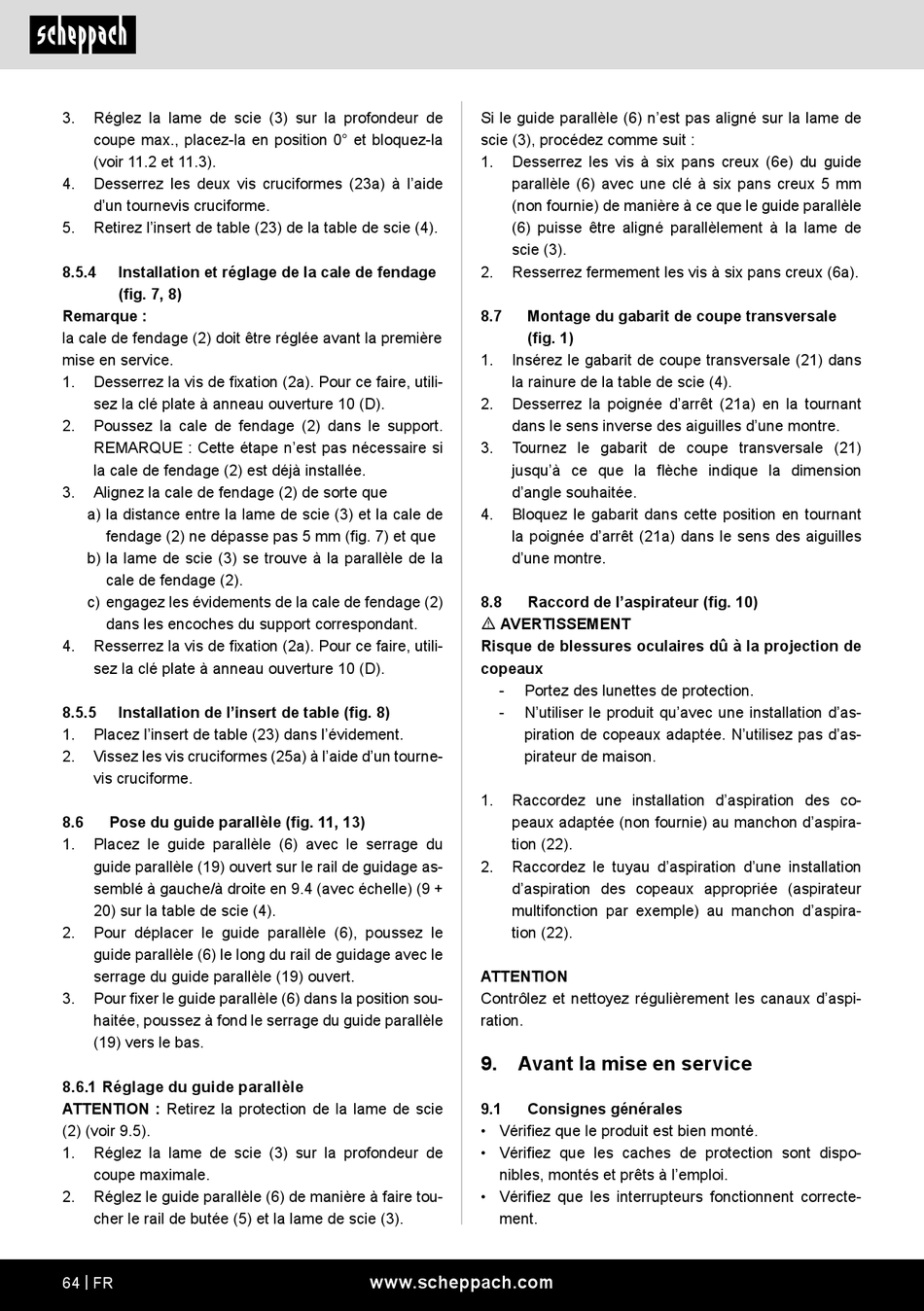

3.
Réglez la lame de scie (3) sur la profondeur de
coupe max., placez-la en position 0° et bloquez-la
(voir 11.2 et 11.3).
4.
Desserrez les deux vis cruciformes (23a) à l'aide
d'un tournevis cruciforme.
5.
Retirez l'insert de table (23) de la table de scie (4).
8.5.4
Installation et réglage de la cale de fendage
(fig. 7, 8)
Remarque :
la cale de fendage (2) doit être réglée avant la première
mise en service.
1.
Desserrez la vis de fixation (2a). Pour ce faire, utili-
sez la clé plate à anneau ouverture 10 (D).
2.
Poussez la cale de fendage (2) dans le support.
REMARQUE : Cette étape n'est pas nécessaire si
la cale de fendage (2) est déjà installée.
3.
Alignez la cale de fendage (2) de sorte que
a) la distance entre la lame de scie (3) et la cale de
fendage (2) ne dépasse pas 5 mm (fig. 7) et que
b) la lame de scie (3) se trouve à la parallèle de la
cale de fendage (2).
c) engagez les évidements de la cale de fendage (2)
dans les encoches du support correspondant.
4.
Resserrez la vis de fixation (2a). Pour ce faire, utili-
sez la clé plate à anneau ouverture 10 (D).
8.5.5
Installation de l'insert de table (fig. 8)
1.
Placez l'insert de table (23) dans l'évidement.
2.
Vissez les vis cruciformes (25a) à l'aide d'un tourne-
vis cruciforme.
8.6
Pose du guide parallèle (fig. 11, 13)
1.
Placez le guide parallèle (6) avec le serrage du
guide parallèle (19) ouvert sur le rail de guidage as-
semblé à gauche/à droite en 9.4 (avec échelle) (9 +
20) sur la table de scie (4).
2.
Pour déplacer le guide parallèle (6), poussez le
guide parallèle (6) le long du rail de guidage avec le
serrage du guide parallèle (19) ouvert.
3.
Pour fixer le guide parallèle (6) dans la position sou-
haitée, poussez à fond le serrage du guide parallèle
(19) vers le bas.
8.6.1 Réglage du guide parallèle
ATTENTION : Retirez la protection de la lame de scie
(2) (voir 9.5).
1.
Réglez la lame de scie (3) sur la profondeur de
coupe maximale.
2.
Réglez le guide parallèle (6) de manière à faire tou-
cher le rail de butée (5) et la lame de scie (3).
64 | FR
Si le guide parallèle (6) n'est pas aligné sur la lame de
scie (3), procédez comme suit :
1.
Desserrez les vis à six pans creux (6e) du guide
parallèle (6) avec une clé à six pans creux 5 mm
(non fournie) de manière à ce que le guide parallèle
(6) puisse être aligné parallèlement à la lame de
scie (3).
2.
Resserrez fermement les vis à six pans creux (6a).
8.7
Montage du gabarit de coupe transversale
(fig. 1)
1.
Insérez le gabarit de coupe transversale (21) dans
la rainure de la table de scie (4).
2.
Desserrez la poignée d'arrêt (21a) en la tournant
dans le sens inverse des aiguilles d'une montre.
3.
Tournez le gabarit de coupe transversale (21)
jusqu'à ce que la flèche indique la dimension
d'angle souhaitée.
4.
Bloquez le gabarit dans cette position en tournant
la poignée d'arrêt (21a) dans le sens des aiguilles
d'une montre.
8.8
Raccord de l'aspirateur (fig. 10)
m AVERTISSEMENT
Risque de blessures oculaires dû à la projection de
copeaux
-
Portez des lunettes de protection.
-
N'utiliser le produit qu'avec une installation d'as-
piration de copeaux adaptée. N'utilisez pas d'as-
pirateur de maison.
1.
Raccordez une installation d'aspiration des co-
peaux adaptée (non fournie) au manchon d'aspira-
tion (22).
2.
Raccordez le tuyau d'aspiration d'une installation
d'aspiration des copeaux appropriée (aspirateur
multifonction par exemple) au manchon d'aspira-
tion (22).
ATTENTION
Contrôlez et nettoyez régulièrement les canaux d'aspi-
ration.
9.
Avant la mise en service
9.1
Consignes générales
• Vérifiez que le produit est bien monté.
• Vérifiez que les caches de protection sont dispo-
nibles, montés et prêts à l'emploi.
• Vérifiez que les interrupteurs fonctionnent correcte-
ment.
