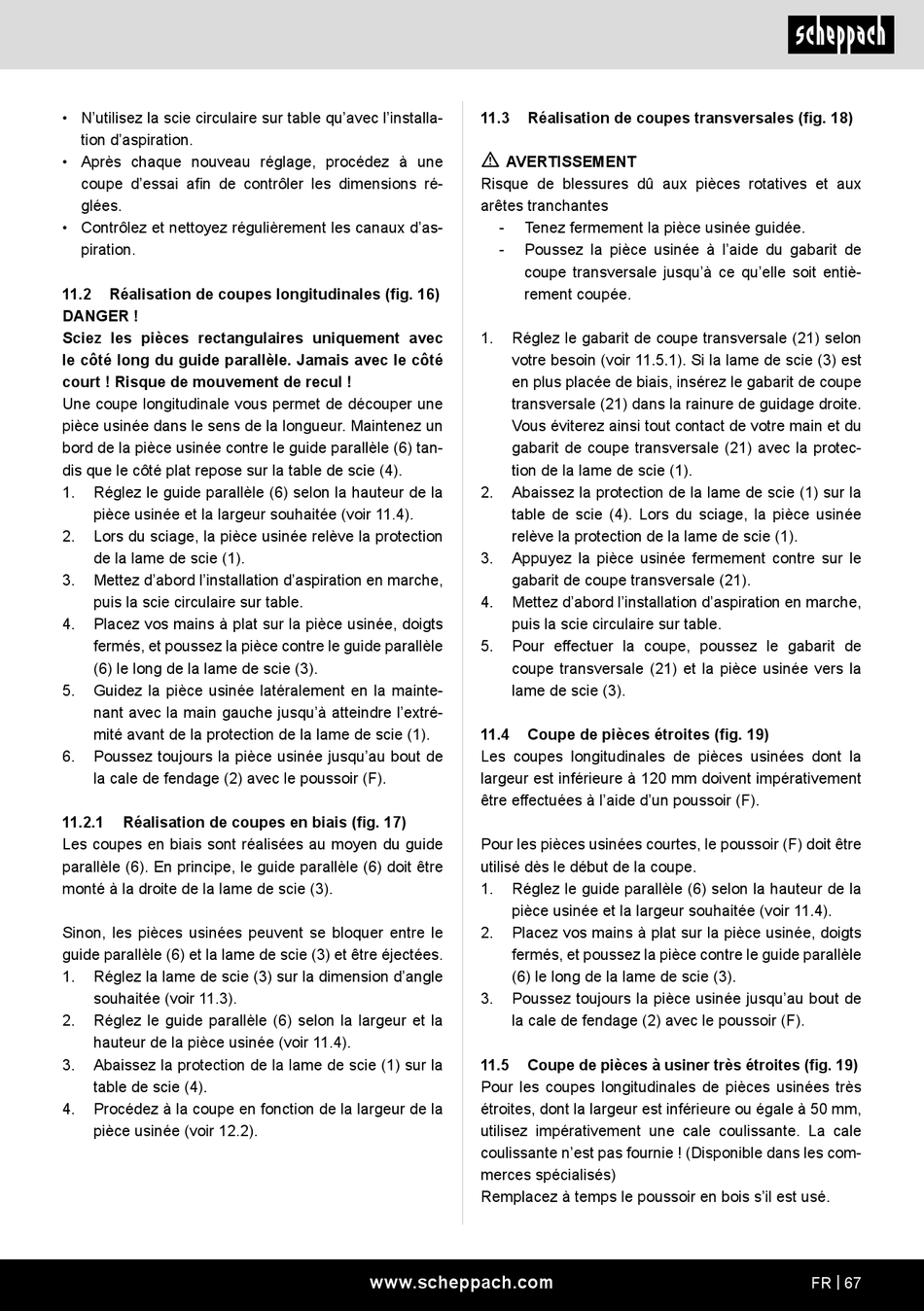

Scheppach HS254 Originalbetriebsanleitung Seite 67

• N'utilisez la scie circulaire sur table qu'avec l'installa-
tion d'aspiration.
• Après chaque nouveau réglage, procédez à une
coupe d'essai afin de contrôler les dimensions ré-
glées.
• Contrôlez et nettoyez régulièrement les canaux d'as-
piration.
11.2 Réalisation de coupes longitudinales (fig. 16)
DANGER !
Sciez les pièces rectangulaires uniquement avec
le côté long du guide parallèle. Jamais avec le côté
court ! Risque de mouvement de recul !
Une coupe longitudinale vous permet de découper une
pièce usinée dans le sens de la longueur. Maintenez un
bord de la pièce usinée contre le guide parallèle (6) tan-
dis que le côté plat repose sur la table de scie (4).
1. Réglez le guide parallèle (6) selon la hauteur de la
pièce usinée et la largeur souhaitée (voir 11.4).
2. Lors du sciage, la pièce usinée relève la protection
de la lame de scie (1).
3. Mettez d'abord l'installation d'aspiration en marche,
puis la scie circulaire sur table.
4. Placez vos mains à plat sur la pièce usinée, doigts
fermés, et poussez la pièce contre le guide parallèle
(6) le long de la lame de scie (3).
5. Guidez la pièce usinée latéralement en la mainte-
nant avec la main gauche jusqu'à atteindre l'extré-
mité avant de la protection de la lame de scie (1).
6. Poussez toujours la pièce usinée jusqu'au bout de
la cale de fendage (2) avec le poussoir (F).
11.2.1 Réalisation de coupes en biais (fig. 17)
Les coupes en biais sont réalisées au moyen du guide
parallèle (6). En principe, le guide parallèle (6) doit être
monté à la droite de la lame de scie (3).
Sinon, les pièces usinées peuvent se bloquer entre le
guide parallèle (6) et la lame de scie (3) et être éjectées.
1. Réglez la lame de scie (3) sur la dimension d'angle
souhaitée (voir 11.3).
2. Réglez le guide parallèle (6) selon la largeur et la
hauteur de la pièce usinée (voir 11.4).
3. Abaissez la protection de la lame de scie (1) sur la
table de scie (4).
4. Procédez à la coupe en fonction de la largeur de la
pièce usinée (voir 12.2).
11.3 Réalisation de coupes transversales (fig. 18)
m
AVERTISSEMENT
Risque de blessures dû aux pièces rotatives et aux
arêtes tranchantes
- Tenez fermement la pièce usinée guidée.
- Poussez la pièce usinée à l'aide du gabarit de
coupe transversale jusqu'à ce qu'elle soit entiè-
rement coupée.
1. Réglez le gabarit de coupe transversale (21) selon
votre besoin (voir 11.5.1). Si la lame de scie (3) est
en plus placée de biais, insérez le gabarit de coupe
transversale (21) dans la rainure de guidage droite.
Vous éviterez ainsi tout contact de votre main et du
gabarit de coupe transversale (21) avec la protec-
tion de la lame de scie (1).
2. Abaissez la protection de la lame de scie (1) sur la
table de scie (4). Lors du sciage, la pièce usinée
relève la protection de la lame de scie (1).
3. Appuyez la pièce usinée fermement contre sur le
gabarit de coupe transversale (21).
4. Mettez d'abord l'installation d'aspiration en marche,
puis la scie circulaire sur table.
5. Pour effectuer la coupe, poussez le gabarit de
coupe transversale (21) et la pièce usinée vers la
lame de scie (3).
11.4 Coupe de pièces étroites (fig. 19)
Les coupes longitudinales de pièces usinées dont la
largeur est inférieure à 120 mm doivent impérativement
être effectuées à l'aide d'un poussoir (F).
Pour les pièces usinées courtes, le poussoir (F) doit être
utilisé dès le début de la coupe.
1. Réglez le guide parallèle (6) selon la hauteur de la
pièce usinée et la largeur souhaitée (voir 11.4).
2. Placez vos mains à plat sur la pièce usinée, doigts
fermés, et poussez la pièce contre le guide parallèle
(6) le long de la lame de scie (3).
3. Poussez toujours la pièce usinée jusqu'au bout de
la cale de fendage (2) avec le poussoir (F).
11.5 Coupe de pièces à usiner très étroites (fig. 19)
Pour les coupes longitudinales de pièces usinées très
étroites, dont la largeur est inférieure ou égale à 50 mm,
utilisez impérativement une cale coulissante. La cale
coulissante n'est pas fournie ! (Disponible dans les com-
merces spécialisés)
Remplacez à temps le poussoir en bois s'il est usé.
