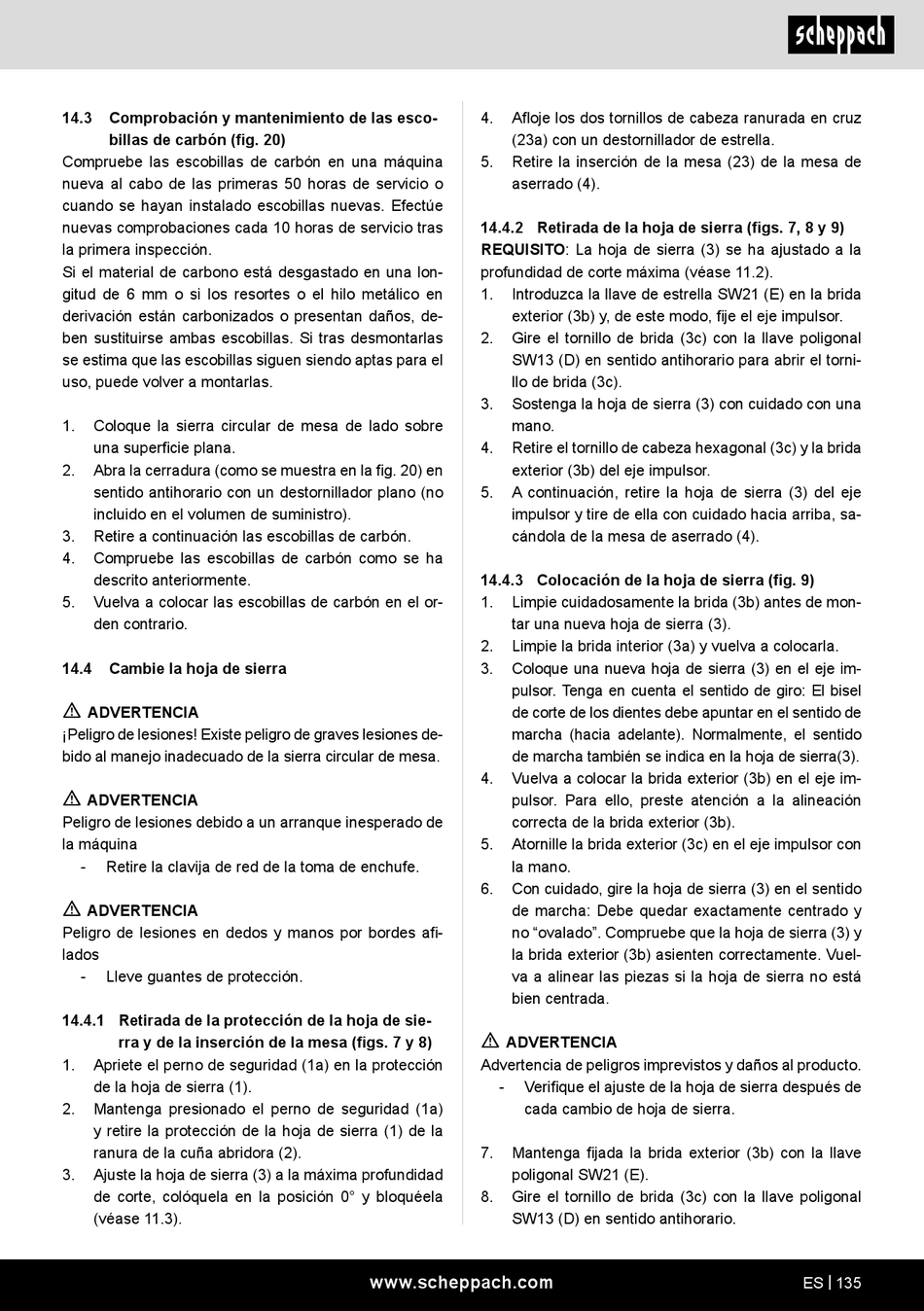

14.3 Comprobación y mantenimiento de las esco-
billas de carbón (fig. 20)
Compruebe las escobillas de carbón en una máquina
nueva al cabo de las primeras 50 horas de servicio o
cuando se hayan instalado escobillas nuevas. Efectúe
nuevas comprobaciones cada 10 horas de servicio tras
la primera inspección.
Si el material de carbono está desgastado en una lon-
gitud de 6 mm o si los resortes o el hilo metálico en
derivación están carbonizados o presentan daños, de-
ben sustituirse ambas escobillas. Si tras desmontarlas
se estima que las escobillas siguen siendo aptas para el
uso, puede volver a montarlas.
1. Coloque la sierra circular de mesa de lado sobre
una superficie plana.
2. Abra la cerradura (como se muestra en la fig. 20) en
sentido antihorario con un destornillador plano (no
incluido en el volumen de suministro).
3. Retire a continuación las escobillas de carbón.
4. Compruebe las escobillas de carbón como se ha
descrito anteriormente.
5. Vuelva a colocar las escobillas de carbón en el or-
den contrario.
14.4 Cambie la hoja de sierra
m
ADVERTENCIA
¡Peligro de lesiones! Existe peligro de graves lesiones de-
bido al manejo inadecuado de la sierra circular de mesa.
m
ADVERTENCIA
Peligro de lesiones debido a un arranque inesperado de
la máquina
- Retire la clavija de red de la toma de enchufe.
m
ADVERTENCIA
Peligro de lesiones en dedos y manos por bordes afi-
lados
- Lleve guantes de protección.
14.4.1 Retirada de la protección de la hoja de sie-
rra y de la inserción de la mesa (figs. 7 y 8)
1. Apriete el perno de seguridad (1a) en la protección
de la hoja de sierra (1).
2. Mantenga presionado el perno de seguridad (1a)
y retire la protección de la hoja de sierra (1) de la
ranura de la cuña abridora (2).
3. Ajuste la hoja de sierra (3) a la máxima profundidad
de corte, colóquela en la posición 0° y bloquéela
(véase 11.3).
4. Afloje los dos tornillos de cabeza ranurada en cruz
(23a) con un destornillador de estrella.
5. Retire la inserción de la mesa (23) de la mesa de
aserrado (4).
14.4.2 Retirada de la hoja de sierra (figs. 7, 8 y 9)
REQUISITO: La hoja de sierra (3) se ha ajustado a la
profundidad de corte máxima (véase 11.2).
1. Introduzca la llave de estrella SW21 (E) en la brida
exterior (3b) y, de este modo, fije el eje impulsor.
2. Gire el tornillo de brida (3c) con la llave poligonal
SW13 (D) en sentido antihorario para abrir el torni-
llo de brida (3c).
3. Sostenga la hoja de sierra (3) con cuidado con una
mano.
4. Retire el tornillo de cabeza hexagonal (3c) y la brida
exterior (3b) del eje impulsor.
5. A continuación, retire la hoja de sierra (3) del eje
impulsor y tire de ella con cuidado hacia arriba, sa-
cándola de la mesa de aserrado (4).
14.4.3 Colocación de la hoja de sierra (fig. 9)
1. Limpie cuidadosamente la brida (3b) antes de mon-
tar una nueva hoja de sierra (3).
2. Limpie la brida interior (3a) y vuelva a colocarla.
3. Coloque una nueva hoja de sierra (3) en el eje im-
pulsor. Tenga en cuenta el sentido de giro: El bisel
de corte de los dientes debe apuntar en el sentido de
marcha (hacia adelante). Normalmente, el sentido
de marcha también se indica en la hoja de sierra(3).
4. Vuelva a colocar la brida exterior (3b) en el eje im-
pulsor. Para ello, preste atención a la alineación
correcta de la brida exterior (3b).
5. Atornille la brida exterior (3c) en el eje impulsor con
la mano.
6. Con cuidado, gire la hoja de sierra (3) en el sentido
de marcha: Debe quedar exactamente centrado y
no "ovalado". Compruebe que la hoja de sierra (3) y
la brida exterior (3b) asienten correctamente. Vuel-
va a alinear las piezas si la hoja de sierra no está
bien centrada.
m
ADVERTENCIA
Advertencia de peligros imprevistos y daños al producto.
- Verifique el ajuste de la hoja de sierra después de
cada cambio de hoja de sierra.
7. Mantenga fijada la brida exterior (3b) con la llave
poligonal SW21 (E).
8. Gire el tornillo de brida (3c) con la llave poligonal
SW13 (D) en sentido antihorario.
