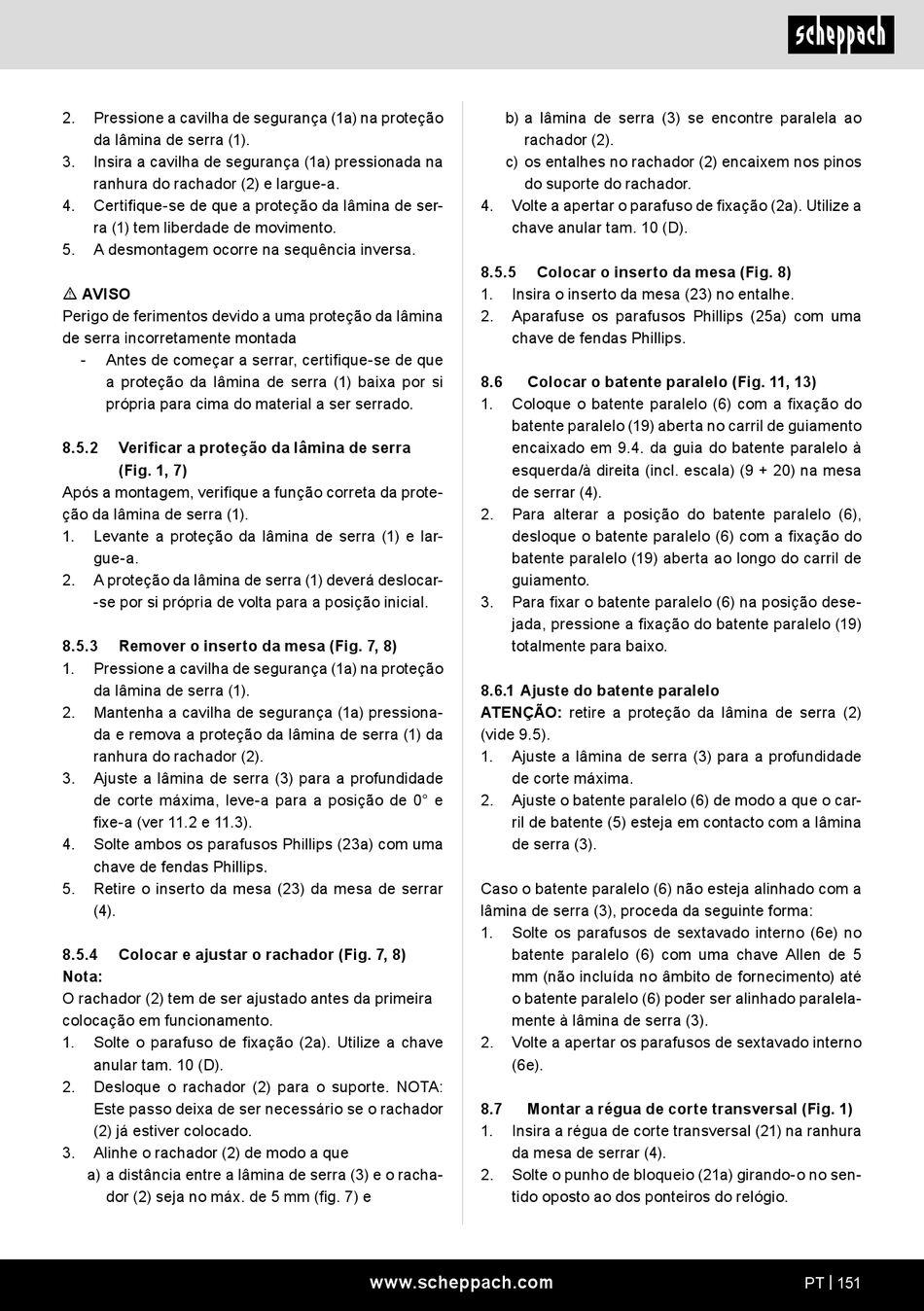

2. Pressione a cavilha de segurança (1a) na proteção
da lâmina de serra (1).
3. Insira a cavilha de segurança (1a) pressionada na
ranhura do rachador (2) e largue-a.
4. Certifique-se de que a proteção da lâmina de ser-
ra (1) tem liberdade de movimento.
5. A desmontagem ocorre na sequência inversa.
m AVISO
Perigo de ferimentos devido a uma proteção da lâmina
de serra incorretamente montada
- Antes de começar a serrar, certifique-se de que
a proteção da lâmina de serra (1) baixa por si
própria para cima do material a ser serrado.
8.5.2 Verificar a proteção da lâmina de serra
(Fig. 1, 7)
Após a montagem, verifique a função correta da prote-
ção da lâmina de serra (1).
1. Levante a proteção da lâmina de serra (1) e lar-
gue-a.
2. A proteção da lâmina de serra (1) deverá deslocar-
-se por si própria de volta para a posição inicial.
8.5.3 Remover o inserto da mesa (Fig. 7, 8)
1. Pressione a cavilha de segurança (1a) na proteção
da lâmina de serra (1).
2. Mantenha a cavilha de segurança (1a) pressiona-
da e remova a proteção da lâmina de serra (1) da
ranhura do rachador (2).
3. Ajuste a lâmina de serra (3) para a profundidade
de corte máxima, leve-a para a posição de 0° e
fixe-a (ver 11.2 e 11.3).
4. Solte ambos os parafusos Phillips (23a) com uma
chave de fendas Phillips.
5. Retire o inserto da mesa (23) da mesa de serrar
(4).
8.5.4 Colocar e ajustar o rachador (Fig. 7, 8)
Nota:
O rachador (2) tem de ser ajustado antes da primeira
colocação em funcionamento.
1. Solte o parafuso de fixação (2a). Utilize a chave
anular tam. 10 (D).
2. Desloque o rachador (2) para o suporte. NOTA:
Este passo deixa de ser necessário se o rachador
(2) já estiver colocado.
3. Alinhe o rachador (2) de modo a que
a) a distância entre a lâmina de serra (3) e o racha-
dor (2) seja no máx. de 5 mm (fig. 7) e
b) a lâmina de serra (3) se encontre paralela ao
rachador (2).
c) os entalhes no rachador (2) encaixem nos pinos
do suporte do rachador.
4. Volte a apertar o parafuso de fixação (2a). Utilize a
chave anular tam. 10 (D).
8.5.5 Colocar o inserto da mesa (Fig. 8)
1. Insira o inserto da mesa (23) no entalhe.
2. Aparafuse os parafusos Phillips (25a) com uma
chave de fendas Phillips.
8.6 Colocar o batente paralelo (Fig. 11, 13)
1. Coloque o batente paralelo (6) com a fixação do
batente paralelo (19) aberta no carril de guiamento
encaixado em 9.4. da guia do batente paralelo à
esquerda/à direita (incl. escala) (9 + 20) na mesa
de serrar (4).
2. Para alterar a posição do batente paralelo (6),
desloque o batente paralelo (6) com a fixação do
batente paralelo (19) aberta ao longo do carril de
guiamento.
3. Para fixar o batente paralelo (6) na posição dese-
jada, pressione a fixação do batente paralelo (19)
totalmente para baixo.
8.6.1 Ajuste do batente paralelo
ATENÇÃO: retire a proteção da lâmina de serra (2)
(vide 9.5).
1. Ajuste a lâmina de serra (3) para a profundidade
de corte máxima.
2. Ajuste o batente paralelo (6) de modo a que o car-
ril de batente (5) esteja em contacto com a lâmina
de serra (3).
Caso o batente paralelo (6) não esteja alinhado com a
lâmina de serra (3), proceda da seguinte forma:
1. Solte os parafusos de sextavado interno (6e) no
batente paralelo (6) com uma chave Allen de 5
mm (não incluída no âmbito de fornecimento) até
o batente paralelo (6) poder ser alinhado paralela-
mente à lâmina de serra (3).
2. Volte a apertar os parafusos de sextavado interno
(6e).
8.7 Montar a régua de corte transversal (Fig. 1)
1. Insira a régua de corte transversal (21) na ranhura
da mesa de serrar (4).
2. Solte o punho de bloqueio (21a) girando-o no sen-
tido oposto ao dos ponteiros do relógio.
