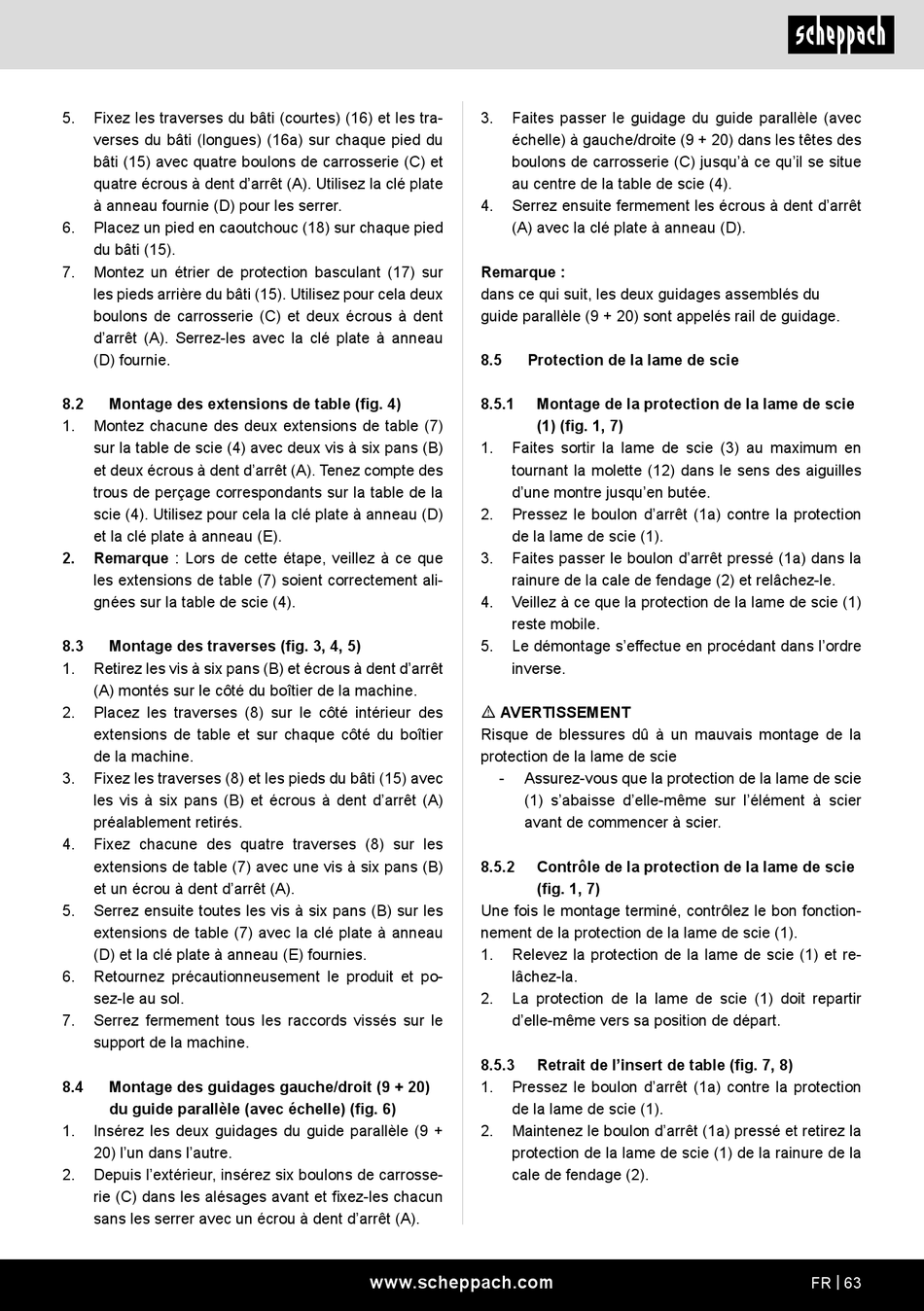

5.
Fixez les traverses du bâti (courtes) (16) et les tra-
verses du bâti (longues) (16a) sur chaque pied du
bâti (15) avec quatre boulons de carrosserie (C) et
quatre écrous à dent d'arrêt (A). Utilisez la clé plate
à anneau fournie (D) pour les serrer.
6.
Placez un pied en caoutchouc (18) sur chaque pied
du bâti (15).
7.
Montez un étrier de protection basculant (17) sur
les pieds arrière du bâti (15). Utilisez pour cela deux
boulons de carrosserie (C) et deux écrous à dent
d'arrêt (A). Serrez-les avec la clé plate à anneau
(D) fournie.
8.2
Montage des extensions de table (fig. 4)
1.
Montez chacune des deux extensions de table (7)
sur la table de scie (4) avec deux vis à six pans (B)
et deux écrous à dent d'arrêt (A). Tenez compte des
trous de perçage correspondants sur la table de la
scie (4). Utilisez pour cela la clé plate à anneau (D)
et la clé plate à anneau (E).
2.
Remarque : Lors de cette étape, veillez à ce que
les extensions de table (7) soient correctement ali-
gnées sur la table de scie (4).
8.3
Montage des traverses (fig. 3, 4, 5)
1.
Retirez les vis à six pans (B) et écrous à dent d'arrêt
(A) montés sur le côté du boîtier de la machine.
2.
Placez les traverses (8) sur le côté intérieur des
extensions de table et sur chaque côté du boîtier
de la machine.
3.
Fixez les traverses (8) et les pieds du bâti (15) avec
les vis à six pans (B) et écrous à dent d'arrêt (A)
préalablement retirés.
4.
Fixez chacune des quatre traverses (8) sur les
extensions de table (7) avec une vis à six pans (B)
et un écrou à dent d'arrêt (A).
5.
Serrez ensuite toutes les vis à six pans (B) sur les
extensions de table (7) avec la clé plate à anneau
(D) et la clé plate à anneau (E) fournies.
6.
Retournez précautionneusement le produit et po-
sez-le au sol.
7.
Serrez fermement tous les raccords vissés sur le
support de la machine.
8.4
Montage des guidages gauche/droit (9 + 20)
du guide parallèle (avec échelle) (fig. 6)
1.
Insérez les deux guidages du guide parallèle (9 +
20) l'un dans l'autre.
2.
Depuis l'extérieur, insérez six boulons de carrosse-
rie (C) dans les alésages avant et fixez-les chacun
sans les serrer avec un écrou à dent d'arrêt (A).
3.
Faites passer le guidage du guide parallèle (avec
échelle) à gauche/droite (9 + 20) dans les têtes des
boulons de carrosserie (C) jusqu'à ce qu'il se situe
au centre de la table de scie (4).
4.
Serrez ensuite fermement les écrous à dent d'arrêt
(A) avec la clé plate à anneau (D).
Remarque :
dans ce qui suit, les deux guidages assemblés du
guide parallèle (9 + 20) sont appelés rail de guidage.
8.5
Protection de la lame de scie
8.5.1
Montage de la protection de la lame de scie
(1) (fig. 1, 7)
1.
Faites sortir la lame de scie (3) au maximum en
tournant la molette (12) dans le sens des aiguilles
d'une montre jusqu'en butée.
2.
Pressez le boulon d'arrêt (1a) contre la protection
de la lame de scie (1).
3.
Faites passer le boulon d'arrêt pressé (1a) dans la
rainure de la cale de fendage (2) et relâchez-le.
4.
Veillez à ce que la protection de la lame de scie (1)
reste mobile.
5.
Le démontage s'effectue en procédant dans l'ordre
inverse.
m AVERTISSEMENT
Risque de blessures dû à un mauvais montage de la
protection de la lame de scie
-
Assurez-vous que la protection de la lame de scie
(1) s'abaisse d'elle-même sur l'élément à scier
avant de commencer à scier.
8.5.2
Contrôle de la protection de la lame de scie
(fig. 1, 7)
Une fois le montage terminé, contrôlez le bon fonction-
nement de la protection de la lame de scie (1).
1.
Relevez la protection de la lame de scie (1) et re-
lâchez-la.
2.
La protection de la lame de scie (1) doit repartir
d'elle-même vers sa position de départ.
8.5.3
Retrait de l'insert de table (fig. 7, 8)
1.
Pressez le boulon d'arrêt (1a) contre la protection
de la lame de scie (1).
2.
Maintenez le boulon d'arrêt (1a) pressé et retirez la
protection de la lame de scie (1) de la rainure de la
cale de fendage (2).
www.scheppach.com
FR | 63
