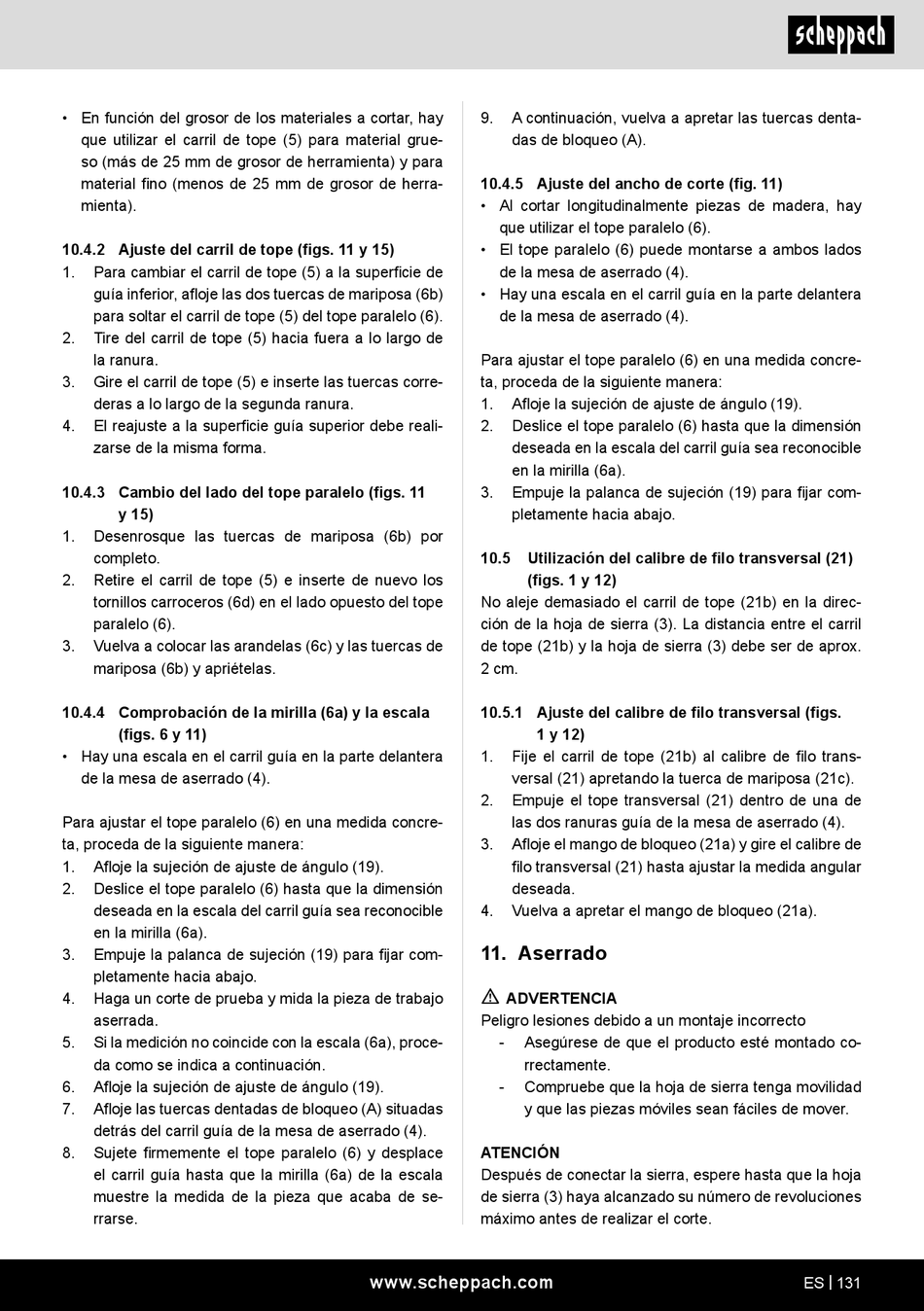

• En función del grosor de los materiales a cortar, hay
que utilizar el carril de tope (5) para material grue-
so (más de 25 mm de grosor de herramienta) y para
material fino (menos de 25 mm de grosor de herra-
mienta).
10.4.2 Ajuste del carril de tope (figs. 11 y 15)
1. Para cambiar el carril de tope (5) a la superficie de
guía inferior, afloje las dos tuercas de mariposa (6b)
para soltar el carril de tope (5) del tope paralelo (6).
2. Tire del carril de tope (5) hacia fuera a lo largo de
la ranura.
3. Gire el carril de tope (5) e inserte las tuercas corre-
deras a lo largo de la segunda ranura.
4. El reajuste a la superficie guía superior debe reali-
zarse de la misma forma.
10.4.3 Cambio del lado del tope paralelo (figs. 11
y 15)
1. Desenrosque las tuercas de mariposa (6b) por
completo.
2. Retire el carril de tope (5) e inserte de nuevo los
tornillos carroceros (6d) en el lado opuesto del tope
paralelo (6).
3. Vuelva a colocar las arandelas (6c) y las tuercas de
mariposa (6b) y apriételas.
10.4.4 Comprobación de la mirilla (6a) y la escala
(figs. 6 y 11)
• Hay una escala en el carril guía en la parte delantera
de la mesa de aserrado (4).
Para ajustar el tope paralelo (6) en una medida concre-
ta, proceda de la siguiente manera:
1. Afloje la sujeción de ajuste de ángulo (19).
2. Deslice el tope paralelo (6) hasta que la dimensión
deseada en la escala del carril guía sea reconocible
en la mirilla (6a).
3. Empuje la palanca de sujeción (19) para fijar com-
pletamente hacia abajo.
4. Haga un corte de prueba y mida la pieza de trabajo
aserrada.
5. Si la medición no coincide con la escala (6a), proce-
da como se indica a continuación.
6. Afloje la sujeción de ajuste de ángulo (19).
7. Afloje las tuercas dentadas de bloqueo (A) situadas
detrás del carril guía de la mesa de aserrado (4).
8. Sujete firmemente el tope paralelo (6) y desplace
el carril guía hasta que la mirilla (6a) de la escala
muestre la medida de la pieza que acaba de se-
rrarse.
9. A continuación, vuelva a apretar las tuercas denta-
das de bloqueo (A).
10.4.5 Ajuste del ancho de corte (fig. 11)
• Al cortar longitudinalmente piezas de madera, hay
que utilizar el tope paralelo (6).
• El tope paralelo (6) puede montarse a ambos lados
de la mesa de aserrado (4).
• Hay una escala en el carril guía en la parte delantera
de la mesa de aserrado (4).
Para ajustar el tope paralelo (6) en una medida concre-
ta, proceda de la siguiente manera:
1. Afloje la sujeción de ajuste de ángulo (19).
2. Deslice el tope paralelo (6) hasta que la dimensión
deseada en la escala del carril guía sea reconocible
en la mirilla (6a).
3. Empuje la palanca de sujeción (19) para fijar com-
pletamente hacia abajo.
10.5 Utilización del calibre de filo transversal (21)
(figs. 1 y 12)
No aleje demasiado el carril de tope (21b) en la direc-
ción de la hoja de sierra (3). La distancia entre el carril
de tope (21b) y la hoja de sierra (3) debe ser de aprox.
2 cm.
10.5.1 Ajuste del calibre de filo transversal (figs.
1 y 12)
1. Fije el carril de tope (21b) al calibre de filo trans-
versal (21) apretando la tuerca de mariposa (21c).
2. Empuje el tope transversal (21) dentro de una de
las dos ranuras guía de la mesa de aserrado (4).
3. Afloje el mango de bloqueo (21a) y gire el calibre de
filo transversal (21) hasta ajustar la medida angular
deseada.
4. Vuelva a apretar el mango de bloqueo (21a).
11. Aserrado
m
ADVERTENCIA
Peligro lesiones debido a un montaje incorrecto
- Asegúrese de que el producto esté montado co-
rrectamente.
- Compruebe que la hoja de sierra tenga movilidad
y que las piezas móviles sean fáciles de mover.
ATENCIÓN
Después de conectar la sierra, espere hasta que la hoja
de sierra (3) haya alcanzado su número de revoluciones
máximo antes de realizar el corte.
