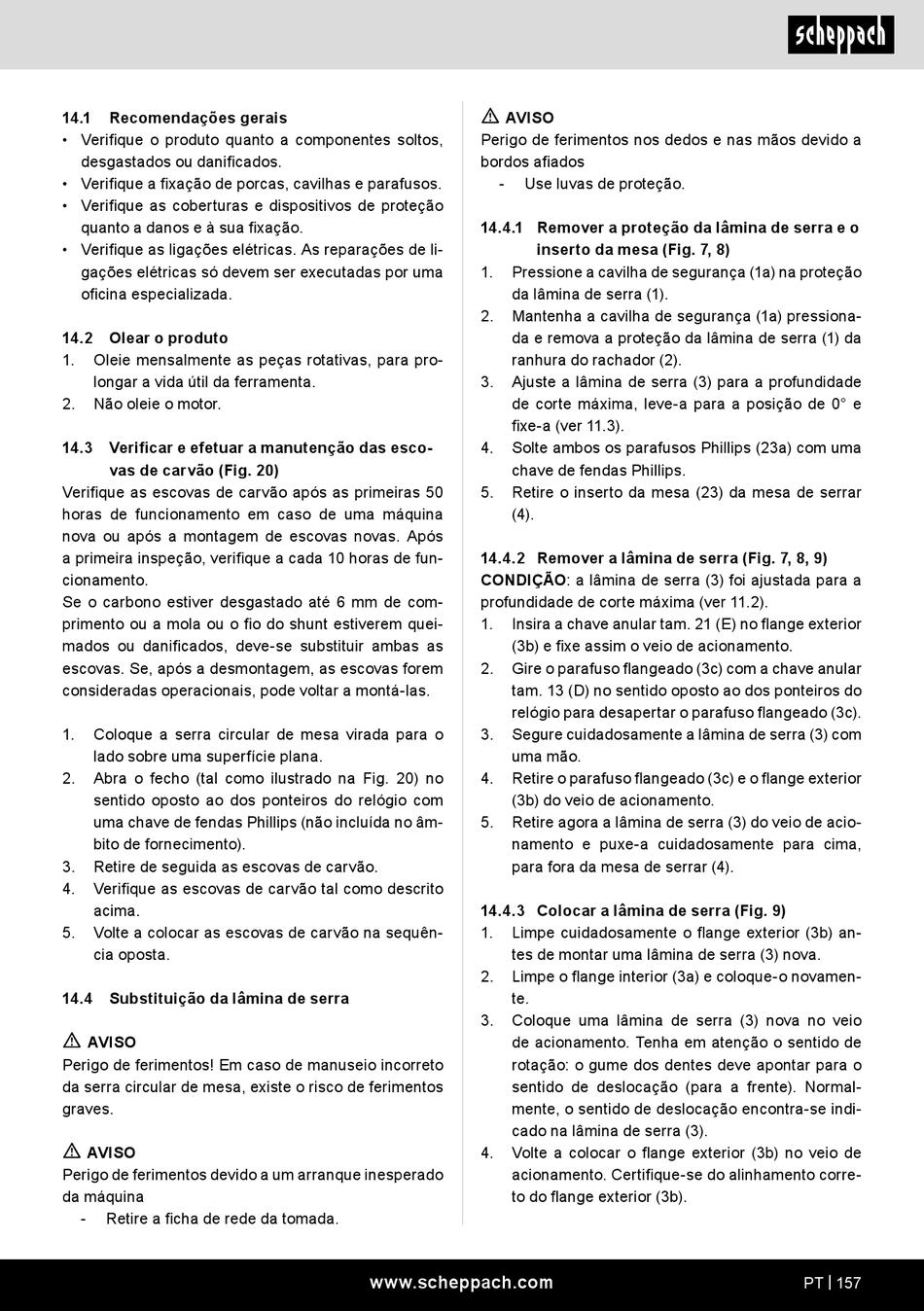

Scheppach HS254 Originalbetriebsanleitung Seite 157

14.1 Recomendações gerais
• Verifique o produto quanto a componentes soltos,
desgastados ou danificados.
• Verifique a fixação de porcas, cavilhas e parafusos.
• Verifique as coberturas e dispositivos de proteção
quanto a danos e à sua fixação.
• Verifique as ligações elétricas. As reparações de li-
gações elétricas só devem ser executadas por uma
oficina especializada.
14.2 Olear o produto
1. Oleie mensalmente as peças rotativas, para pro-
longar a vida útil da ferramenta.
2. Não oleie o motor.
14.3 Verificar e efetuar a manutenção das esco-
vas de carvão (Fig. 20)
Verifique as escovas de carvão após as primeiras 50
horas de funcionamento em caso de uma máquina
nova ou após a montagem de escovas novas. Após
a primeira inspeção, verifique a cada 10 horas de fun-
cionamento.
Se o carbono estiver desgastado até 6 mm de com-
primento ou a mola ou o fio do shunt estiverem quei-
mados ou danificados, deve-se substituir ambas as
escovas. Se, após a desmontagem, as escovas forem
consideradas operacionais, pode voltar a montá-las.
1. Coloque a serra circular de mesa virada para o
lado sobre uma superfície plana.
2. Abra o fecho (tal como ilustrado na Fig. 20) no
sentido oposto ao dos ponteiros do relógio com
uma chave de fendas Phillips (não incluída no âm-
bito de fornecimento).
3. Retire de seguida as escovas de carvão.
4. Verifique as escovas de carvão tal como descrito
acima.
5. Volte a colocar as escovas de carvão na sequên-
cia oposta.
14.4 Substituição da lâmina de serra
m
AVISO
Perigo de ferimentos! Em caso de manuseio incorreto
da serra circular de mesa, existe o risco de ferimentos
graves.
m
AVISO
Perigo de ferimentos devido a um arranque inesperado
da máquina
- Retire a ficha de rede da tomada.
m
AVISO
Perigo de ferimentos nos dedos e nas mãos devido a
bordos afiados
- Use luvas de proteção.
14.4.1 Remover a proteção da lâmina de serra e o
inserto da mesa (Fig. 7, 8)
1. Pressione a cavilha de segurança (1a) na proteção
da lâmina de serra (1).
2. Mantenha a cavilha de segurança (1a) pressiona-
da e remova a proteção da lâmina de serra (1) da
ranhura do rachador (2).
3. Ajuste a lâmina de serra (3) para a profundidade
de corte máxima, leve-a para a posição de 0° e
fixe-a (ver 11.3).
4. Solte ambos os parafusos Phillips (23a) com uma
chave de fendas Phillips.
5. Retire o inserto da mesa (23) da mesa de serrar
(4).
14.4.2 Remover a lâmina de serra (Fig. 7, 8, 9)
CONDIÇÃO: a lâmina de serra (3) foi ajustada para a
profundidade de corte máxima (ver 11.2).
1. Insira a chave anular tam. 21 (E) no flange exterior
(3b) e fixe assim o veio de acionamento.
2. Gire o parafuso flangeado (3c) com a chave anular
tam. 13 (D) no sentido oposto ao dos ponteiros do
relógio para desapertar o parafuso flangeado (3c).
3. Segure cuidadosamente a lâmina de serra (3) com
uma mão.
4. Retire o parafuso flangeado (3c) e o flange exterior
(3b) do veio de acionamento.
5. Retire agora a lâmina de serra (3) do veio de acio-
namento e puxe-a cuidadosamente para cima,
para fora da mesa de serrar (4).
14.4.3 Colocar a lâmina de serra (Fig. 9)
1. Limpe cuidadosamente o flange exterior (3b) an-
tes de montar uma lâmina de serra (3) nova.
2. Limpe o flange interior (3a) e coloque-o novamen-
te.
3. Coloque uma lâmina de serra (3) nova no veio
de acionamento. Tenha em atenção o sentido de
rotação: o gume dos dentes deve apontar para o
sentido de deslocação (para a frente). Normal-
mente, o sentido de deslocação encontra-se indi-
cado na lâmina de serra (3).
4. Volte a colocar o flange exterior (3b) no veio de
acionamento. Certifique-se do alinhamento corre-
to do flange exterior (3b).
