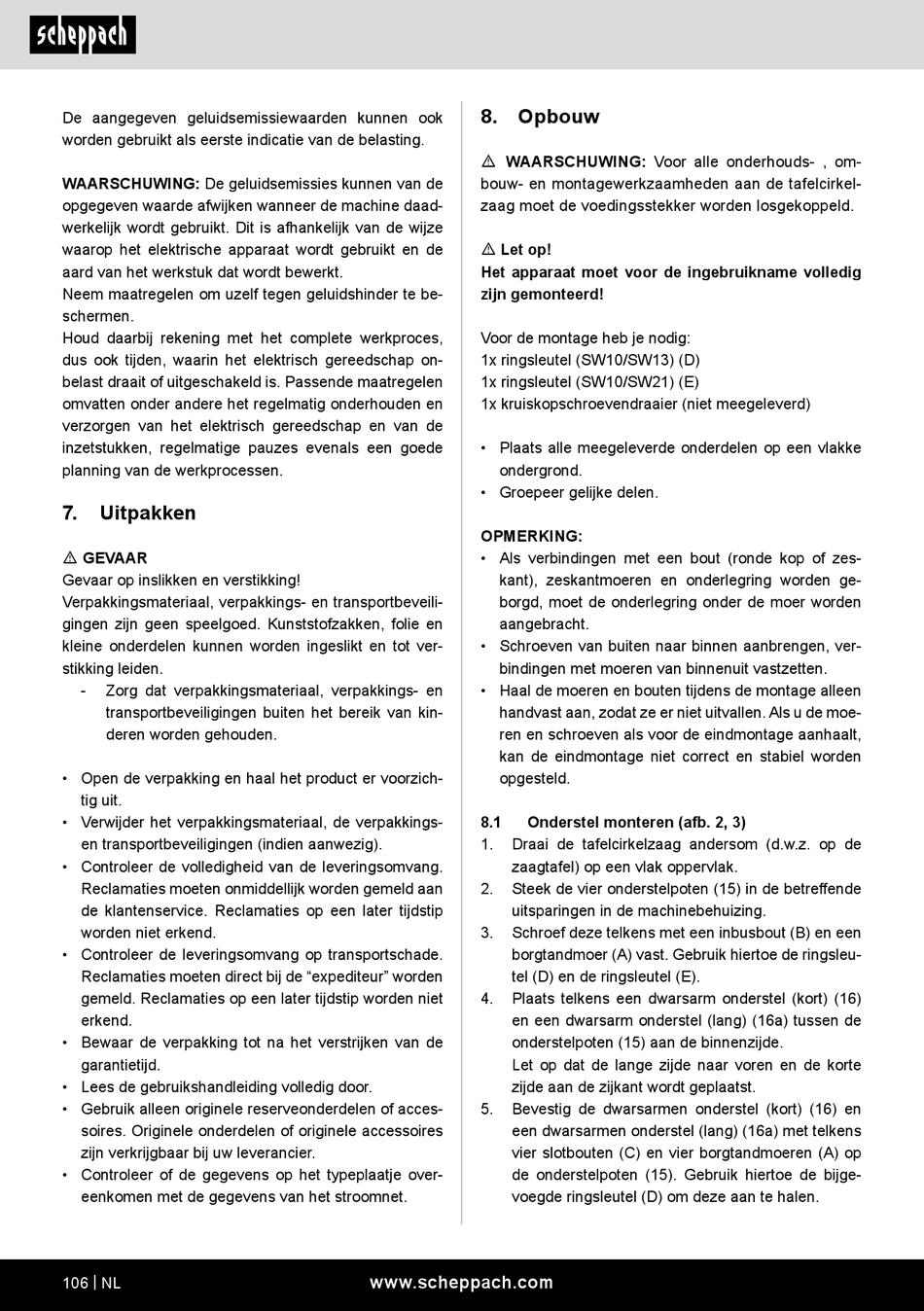

Scheppach HS254 Originalbetriebsanleitung Seite 106

De aangegeven geluidsemissiewaarden kunnen ook
worden gebruikt als eerste indicatie van de belasting.
WAARSCHUWING: De geluidsemissies kunnen van de
opgegeven waarde afwijken wanneer de machine daad-
werkelijk wordt gebruikt. Dit is afhankelijk van de wijze
waarop het elektrische apparaat wordt gebruikt en de
aard van het werkstuk dat wordt bewerkt.
Neem maatregelen om uzelf tegen geluidshinder te be-
schermen.
Houd daarbij rekening met het complete werkproces,
dus ook tijden, waarin het elektrisch gereedschap on-
belast draait of uitgeschakeld is. Passende maatregelen
omvatten onder andere het regelmatig onderhouden en
verzorgen van het elektrisch gereedschap en van de
inzetstukken, regelmatige pauzes evenals een goede
planning van de werkprocessen.
7. Uitpakken
m GEVAAR
Gevaar op inslikken en verstikking!
Verpakkingsmateriaal, verpakkings- en transportbeveili-
gingen zijn geen speelgoed. Kunststofzakken, folie en
kleine onderdelen kunnen worden ingeslikt en tot ver-
stikking leiden.
- Zorg dat verpakkingsmateriaal, verpakkings- en
transportbeveiligingen buiten het bereik van kin-
deren worden gehouden.
• Open de verpakking en haal het product er voorzich-
tig uit.
• Verwijder het verpakkingsmateriaal, de verpakkings-
en transportbeveiligingen (indien aanwezig).
• Controleer de volledigheid van de leveringsomvang.
Reclamaties moeten onmiddellijk worden gemeld aan
de klantenservice. Reclamaties op een later tijdstip
worden niet erkend.
• Controleer de leveringsomvang op transportschade.
Reclamaties moeten direct bij de "expediteur" worden
gemeld. Reclamaties op een later tijdstip worden niet
erkend.
• Bewaar de verpakking tot na het verstrijken van de
garantietijd.
• Lees de gebruikshandleiding volledig door.
• Gebruik alleen originele reserveonderdelen of acces-
soires. Originele onderdelen of originele accessoires
zijn verkrijgbaar bij uw leverancier.
• Controleer of de gegevens op het typeplaatje over-
eenkomen met de gegevens van het stroomnet.
106 | NL
8. Opbouw
m WAARSCHUWING: Voor alle onderhouds- , om-
bouw- en montagewerkzaamheden aan de tafelcirkel-
zaag moet de voedingsstekker worden losgekoppeld.
m Let op!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
Voor de montage heb je nodig:
1x ringsleutel (SW10/SW13) (D)
1x ringsleutel (SW10/SW21) (E)
1x kruiskopschroevendraaier (niet meegeleverd)
• Plaats alle meegeleverde onderdelen op een vlakke
ondergrond.
• Groepeer gelijke delen.
OPMERKING:
• Als verbindingen met een bout (ronde kop of zes-
kant), zeskantmoeren en onderlegring worden ge-
borgd, moet de onderlegring onder de moer worden
aangebracht.
• Schroeven van buiten naar binnen aanbrengen, ver-
bindingen met moeren van binnenuit vastzetten.
• Haal de moeren en bouten tijdens de montage alleen
handvast aan, zodat ze er niet uitvallen. Als u de moe-
ren en schroeven als voor de eindmontage aanhaalt,
kan de eindmontage niet correct en stabiel worden
opgesteld.
8.1 Onderstel monteren (afb. 2, 3)
1. Draai de tafelcirkelzaag andersom (d.w.z. op de
zaagtafel) op een vlak oppervlak.
2. Steek de vier onderstelpoten (15) in de betreffende
uitsparingen in de machinebehuizing.
3. Schroef deze telkens met een inbusbout (B) en een
borgtandmoer (A) vast. Gebruik hiertoe de ringsleu-
tel (D) en de ringsleutel (E).
4. Plaats telkens een dwarsarm onderstel (kort) (16)
en een dwarsarm onderstel (lang) (16a) tussen de
onderstelpoten (15) aan de binnenzijde.
Let op dat de lange zijde naar voren en de korte
zijde aan de zijkant wordt geplaatst.
5. Bevestig de dwarsarmen onderstel (kort) (16) en
een dwarsarmen onderstel (lang) (16a) met telkens
vier slotbouten (C) en vier borgtandmoeren (A) op
de onderstelpoten (15). Gebruik hiertoe de bijge-
voegde ringsleutel (D) om deze aan te halen.
