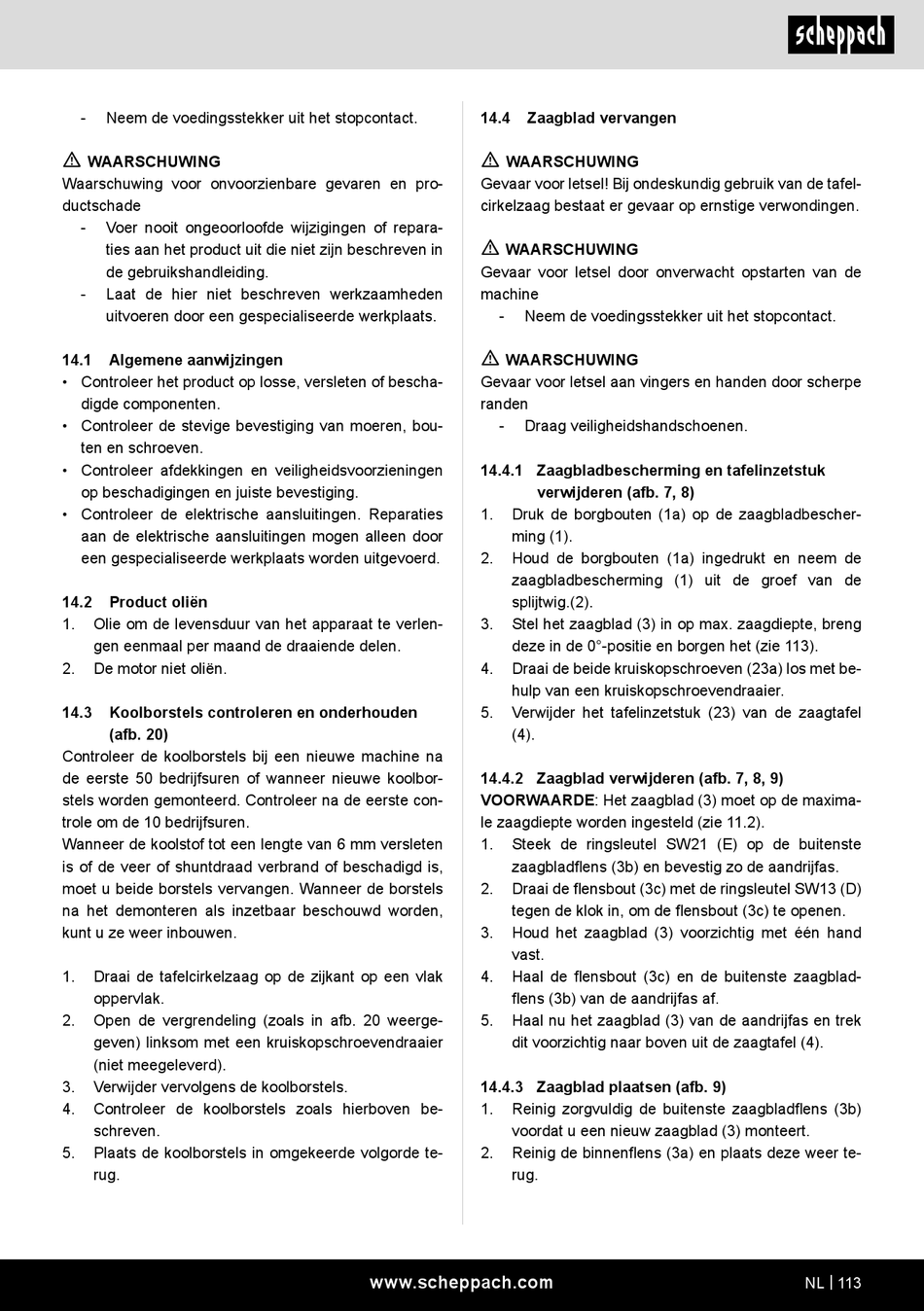

Neem de voedingsstekker uit het stopcontact.
m
WAARSCHUWING
Waarschuwing voor onvoorzienbare gevaren en pro-
ductschade
-
Voer nooit ongeoorloofde wijzigingen of repara-
ties aan het product uit die niet zijn beschreven in
de gebruikshandleiding.
-
Laat de hier niet beschreven werkzaamheden
uitvoeren door een gespecialiseerde werkplaats.
14.1
Algemene aanwijzingen
• Controleer het product op losse, versleten of bescha-
digde componenten.
• Controleer de stevige bevestiging van moeren, bou-
ten en schroeven.
• Controleer afdekkingen en veiligheidsvoorzieningen
op beschadigingen en juiste bevestiging.
• Controleer de elektrische aansluitingen. Reparaties
aan de elektrische aansluitingen mogen alleen door
een gespecialiseerde werkplaats worden uitgevoerd.
14.2
Product oliën
1.
Olie om de levensduur van het apparaat te verlen-
gen eenmaal per maand de draaiende delen.
2.
De motor niet oliën.
14.3
Koolborstels controleren en onderhouden
(afb. 20)
Controleer de koolborstels bij een nieuwe machine na
de eerste 50 bedrijfsuren of wanneer nieuwe koolbor-
stels worden gemonteerd. Controleer na de eerste con-
trole om de 10 bedrijfsuren.
Wanneer de koolstof tot een lengte van 6 mm versleten
is of de veer of shuntdraad verbrand of beschadigd is,
moet u beide borstels vervangen. Wanneer de borstels
na het demonteren als inzetbaar beschouwd worden,
kunt u ze weer inbouwen.
1.
Draai de tafelcirkelzaag op de zijkant op een vlak
oppervlak.
2.
Open de vergrendeling (zoals in afb. 20 weerge-
geven) linksom met een kruiskopschroevendraaier
(niet meegeleverd).
3.
Verwijder vervolgens de koolborstels.
4.
Controleer de koolborstels zoals hierboven be-
schreven.
5.
Plaats de koolborstels in omgekeerde volgorde te-
rug.
14.4
Zaagblad vervangen
m
WAARSCHUWING
Gevaar voor letsel! Bij ondeskundig gebruik van de tafel-
cirkelzaag bestaat er gevaar op ernstige verwondingen.
m
WAARSCHUWING
Gevaar voor letsel door onverwacht opstarten van de
machine
-
Neem de voedingsstekker uit het stopcontact.
m
WAARSCHUWING
Gevaar voor letsel aan vingers en handen door scherpe
randen
-
Draag veiligheidshandschoenen.
14.4.1 Zaagbladbescherming en tafelinzetstuk
verwijderen (afb. 7, 8)
1.
Druk de borgbouten (1a) op de zaagbladbescher-
ming (1).
2.
Houd de borgbouten (1a) ingedrukt en neem de
zaagbladbescherming (1) uit de groef van de
splijtwig.(2).
3.
Stel het zaagblad (3) in op max. zaagdiepte, breng
deze in de 0°-positie en borgen het (zie 113).
4.
Draai de beide kruiskopschroeven (23a) los met be-
hulp van een kruiskopschroevendraaier.
5.
Verwijder het tafelinzetstuk (23) van de zaagtafel
(4).
14.4.2 Zaagblad verwijderen (afb. 7, 8, 9)
VOORWAARDE: Het zaagblad (3) moet op de maxima-
le zaagdiepte worden ingesteld (zie 11.2).
1.
Steek de ringsleutel SW21 (E) op de buitenste
zaagbladflens (3b) en bevestig zo de aandrijfas.
2.
Draai de flensbout (3c) met de ringsleutel SW13 (D)
tegen de klok in, om de flensbout (3c) te openen.
3.
Houd het zaagblad (3) voorzichtig met één hand
vast.
4.
Haal de flensbout (3c) en de buitenste zaagblad-
flens (3b) van de aandrijfas af.
5.
Haal nu het zaagblad (3) van de aandrijfas en trek
dit voorzichtig naar boven uit de zaagtafel (4).
14.4.3 Zaagblad plaatsen (afb. 9)
1.
Reinig zorgvuldig de buitenste zaagbladflens (3b)
voordat u een nieuw zaagblad (3) monteert.
2.
Reinig de binnenflens (3a) en plaats deze weer te-
rug.
www.scheppach.com
NL | 113
