LX 7007 Basic V1.11
6.3 LX Sprachausgabemodul für LX7007
6.3.1

Allgemeines

Das LX Sprachausgabemodul ist für das LX7007 entwickelt worden, um den Piloten durch gesprochene Warnungen
und wichtige Informationen zu entlasten.
Es wird kein separater Stromanschluss benötigt, die Versorgung erfolgt über den RS485 Bus. Ebenso ist kein
separater Lautsprecher erforderlich, der integrierte Audio Mixer macht den LX7007 Vario-Lautsprecher für beide
zugänglich. Es können sowohl Informationen aus dem LX7007 als auch aus dem FLARM gesprochen werden.
Das Gerät verfügt über 3 zusätzliche Eingänge für externe Abgriffe wie z.B. Fahrwerk oder Klappenstatus. Das
Gehäuse besteht aus mattschwarz lackiertem Aluminium mit den Abmessungen 55 x 22 x 75 mm.
Der eingebaute SD-Kartenleser ermöglicht einige Einstellungen und Adaptionen an Bedürfnisse und Wünsche des
Piloten über SD-Karte. Jedes Sprachausgabemodul wird mit einer bereits vorinstallierten SD-Karte ausgeliefert.
Nahezu alle SD-Karten können verwendet werden. Die SD-Karte muß FAT formatiert sein, FAT32 formatierte
Karten funktionieren nicht.
6.3.2

Einbau

6.3.2.1

Anschluss an das LX7007 Basic

Das Sprachausgabemodul wird direkt an eine freie Schnittstelle des RS4585 Bus angeschlossen, hierfür dient der
SubD 9pol Anschlußstecker. Sollte kein Steckplatz mehr frei sein, bitte einen RS485 Splitter ordern. Der
Lautsprecher des LX7007 wird einfach umgesteckt. Stromversorgung für das Modul und Datenaustausch zwischen
LX7007 und Sprachausgabe erfolgt über den RS485 Systembus.

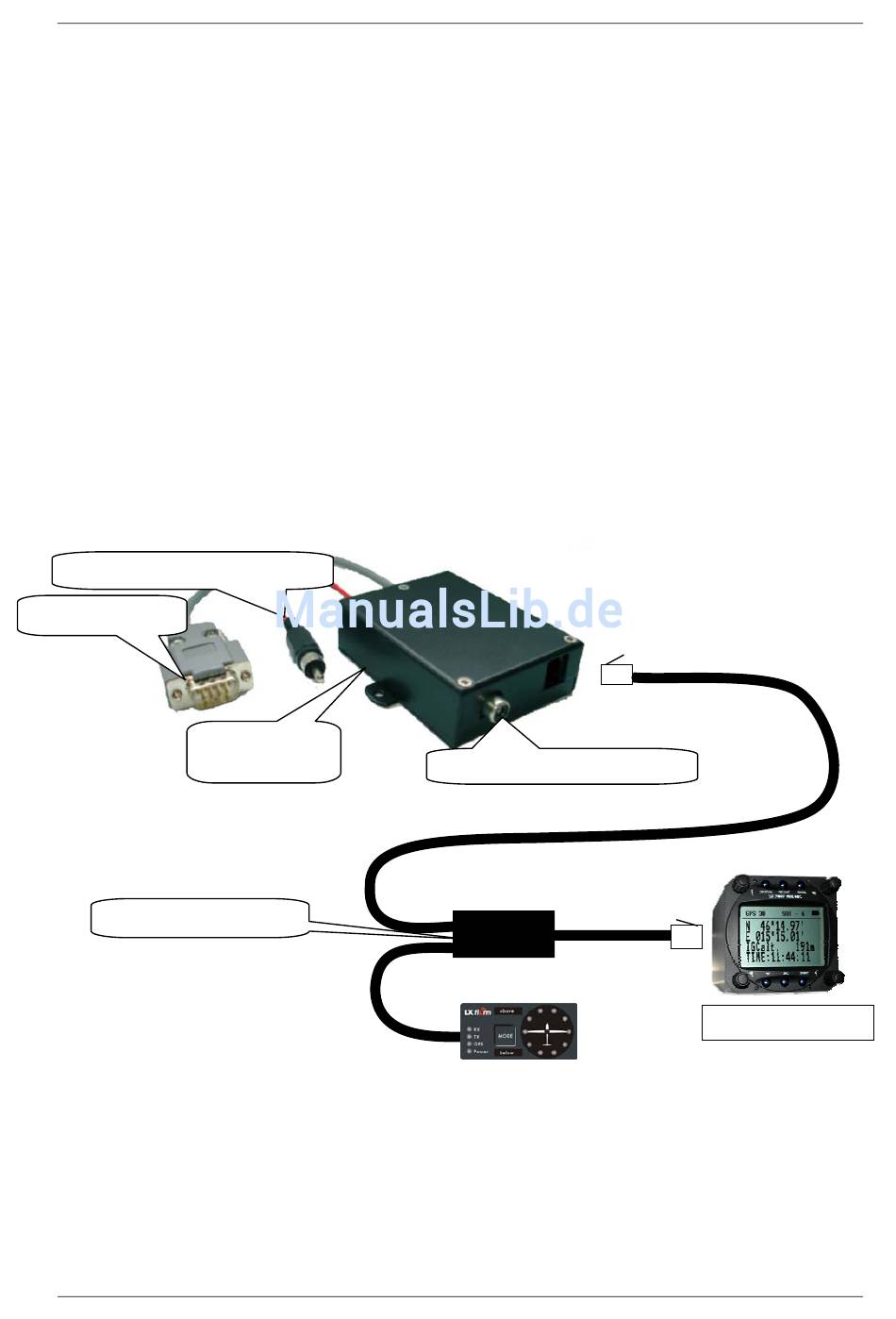

An LX 7007 Lautsprecherausgang
RS485 Systembus
externe Abgriffe
Flarm Splitter
Um Verzögerungen in der Datenübertragung zu vermeiden, wird der FLARM-Ausgang direkt mit dem
Sprachausgabemodul verbunden. Hierfür muß der FLARM-Ausgang aufgeteilt werden. Ein passender Splitter
gehört zum Lieferumfang. Alle Kabel sind eindeutig gekennzeichnet.
6.3.2.2 Eingänge für externe Abgriffe
Das Modul hat drei Eingänge (je zwei Kontakte) für externe Signale über Schalter. Geschlossener Schalter bedeutet,
daß der Eingang aktiv ist und umgekehrt. Es ist keine externe Stromversorgung in der Leitung erlaubt (z.B.
Fahrwerkswarnung)! Die Ausführungen hier gelten, mit gewissen Unterschieden, für beide Versionen. Die
Standardbelegung ist:
Eingänge für
Zum LX7007 Lautsprecher
Seite 87
Dezember 2008
LX7007 mit Flarm
