LX 7007 Basic V1.11
Dezember 2008
3.3.2.14 INPUT
Häufigkeit: Bei Erstinstallation
Das Gerät hat einen Eingang für einen externen Schalter zur Handumschaltung Vario – Sollfahrt.
In SC INPUT kann die Polarität dieses Schalters gesetzt werden. Wenn SC INPUT ON gesetzt ist schaltet das Gerät
auf Sollfahrt, wenn der Schalter geschlossen wird, bei SC INPUT OFF ist es umgekehrt.
Die dritte Variante „TASTER" schaltet nach Messung einer negativen Flanke am Eingang um, d h. es ist anstelle
des Schalters ein Taster möglich (nach Tasterdruck ändert sich der Zustand nach ca. 200ms). Das wird z.B. bei der
Fernbedienung, Knüppelvariante benötigt (siehe Kapitel 6.2).
Ist das Sprachausgabemodul installiert (Kapitel 3.3.2.2), wird Meldung "Stalling" ausgegeben, sobald die IAS
(indicated airspeed) den in der Zeile "STALL W" definierten Wert unterschreitet. Geschwindigkeiten zwischen 60
und 120 km/h können hier eingegeben werden. Als weitere Möglichkeit kann man bei Flugzeugen mit schmaler
Laminardelle in der Polare das Verlassen dieses Bereichs nach unten melden lassen.
Das LX7007 Basic ist mit einem externen Temperatursensor ausgerüstet, bei TEMPERATURE ON ist der Sensor
aktiv, bei OFF ist er deaktiviert. Ist die Temperaturanzeige durch den Einbau nicht korrekt, besteht die Möglichkeit
diese mittels TEMP.OFFSET auszubessern.

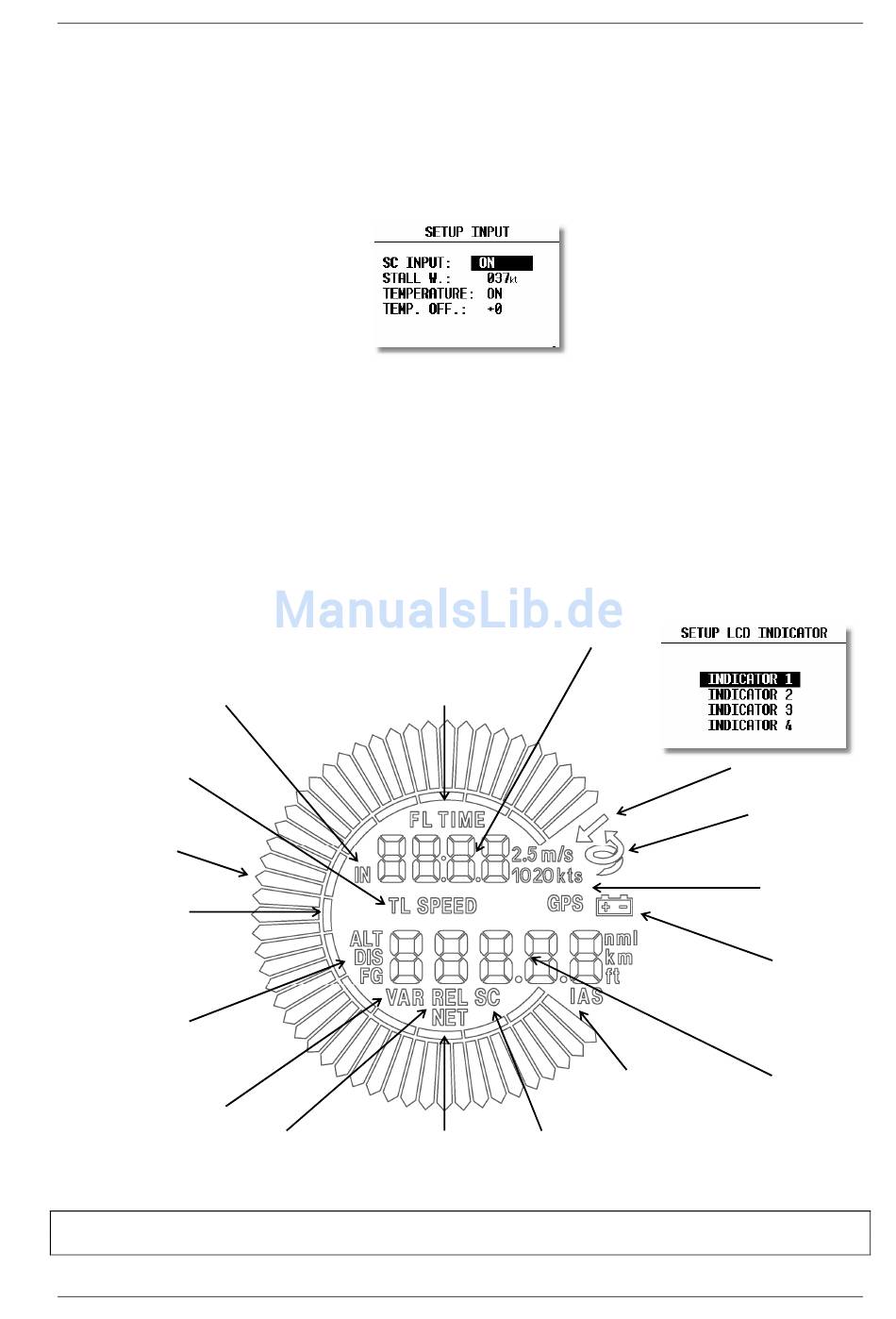

3.3.2.15 LCD IND. (LCD–Varioanzeige)
Häufigkeit: Sehr selten
Das LX7007 Basic liefert die Steuersignale für die Varioanzeigen über den RS485-Bus. Im SETUP besteht die
Möglichkeit bis zu vier verschiedene Datensätze zu erzeugen und damit die Varioanzeigen steuern.
Obere Statuszeile
Obere Statuszeile zeigt
Obere Statuszeile zeigt
INTEGRATOR
FLIGHT / LEG TIME
Obere Statuszeile
zeigt
Sollfahtmodus aktiv
TASK oder LEG SPEED
Variomodus aktiv
Variozeiger
GPS STATUS Anzeige
(nicht verfügbar)
Sollfahrt Ring
(ausschließlich)
LOW BATTERY
Anzeige bei < 11V
Untere Statuszeile
zeigt
HÖHE / DISTANZ /
ENDANFLUG
Variozeiger zeigt
Variozeiger zeigt
Untere Statuszeile
INDICATED AIR SPEED
VARIO
(nicht verfügbar)
Variozeiger zeigt
Variozeiger zeigt
Variozeiger zeigt
NETTO
RELATIV
Sollfahrt
Wichtig!
Die in der LX7007 AU eingebaute Varioanzeige entspricht immer INDICATOR 1
Seite 40
