LX 7007 Basic V1.11

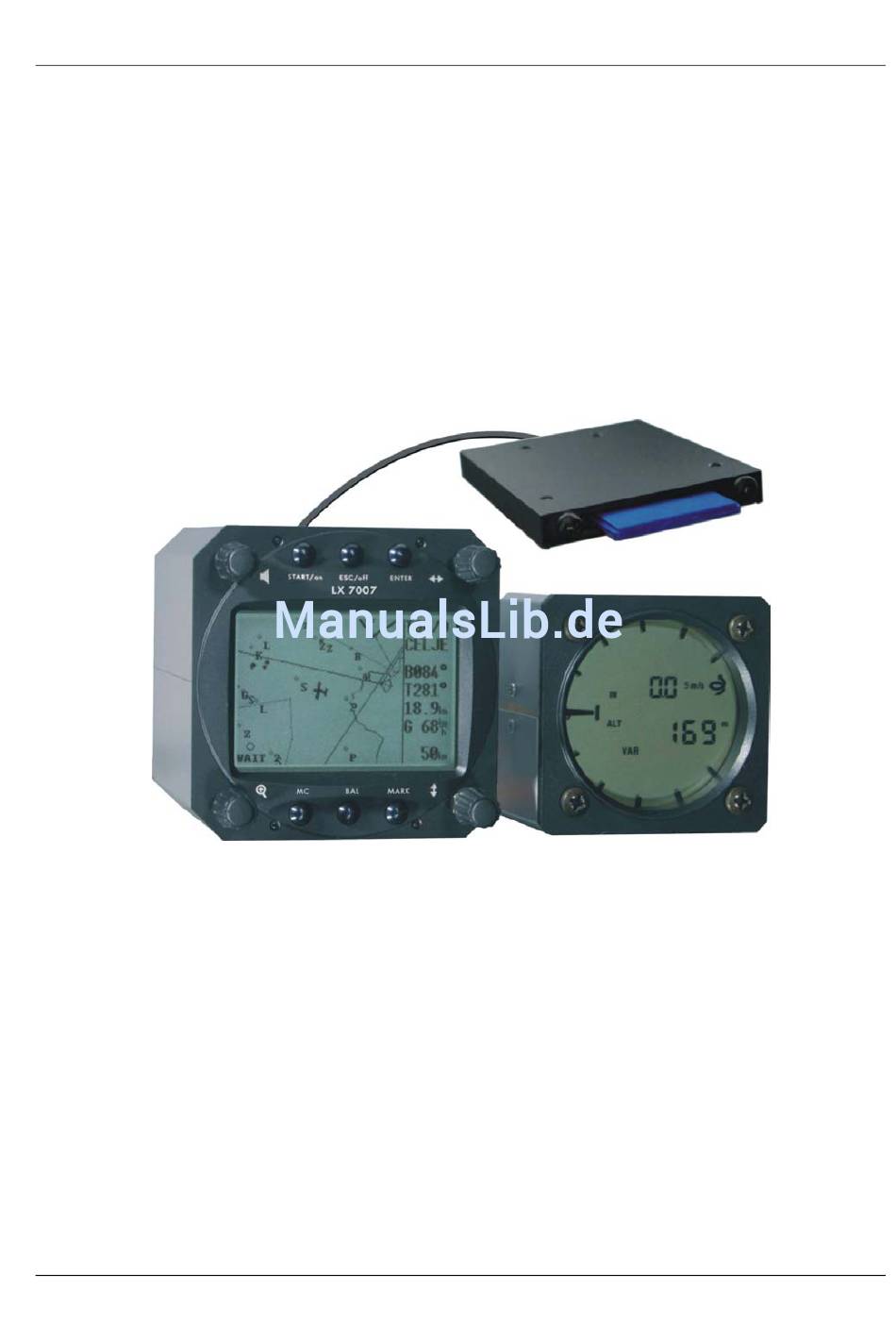

1.2 Systemübersicht
Das hochwertige VARIO/GPS–Navigationssystem LX7007 Basic besteht aus zwei Rundinstrumenten, 80mm für die
Rechner-Einheit (Digital Unit, DU) und 57mm für die Analogeinheit mit Varioanzeige (Analog Unit, AU)
-
Rechner – Einheit (LX7007 DU) mit Bedienungselementen und Graphik–Display. Die Rechnereinheit besteht aus
einer hochauflösenden Graphik-Anzeige (160x240 Pixel), dem Rechnerkern (embedded), einem 16-Kanal GPS-
Empfänger, und den Bedienungselementen. Ein externer SD-Kartenleser gehört zum Lieferumfang. Er wird auf der
Rückseite der DU angeschlossen und kann beliebig installiert werden (idealerweise im Panel)
-
LCD Variometer - Anzeige (LX7007 AU) mit digitalen Sensoren und eigener Auswerteelektronik gesteuert vom
integrierten Mikroprozessor. Die sehr hohe Rechenleistung der LX7007 Analogeinheit erlaubt eine ausgeklügelte
Vario- und Fahrtsignalauswertung, mit der eine für den Piloten angenehme (schnelle aber laufruhige) Anzeige
erreicht wird. Beide Einheiten kommunizieren über das RS485-Bussystem. Weitere Varioanzeigen (Doppelsitzer
usw.) sind selbstverständlich am Bussystem anschließbar, ohne Hardware- oder Kabelsatzänderungen.
Variometer Hauptfunktionen:
•
Vario, Netto, Relativ und Integrator. Pilotenspezifische Signalauswertung frei programmierbar („Smart Vario")
•
Audio
•
Sollfahrtgeber
•
Endanflugrechner
•
Kompensation mit Düse bzw. elektronisch
Navigations- Funktionen:
•
Luftraum- und Flugplatz-Datenbasis für Europa (andere Regionen erhältlich auf www.lxnavigation.de)
•
600 Wendepunkte
•
100 Aufgaben
•
Flugstatistik
•
Near Airport Funktion
•
AAT (assigned area task) Unterstützung
•
Multipilotenfunktion (ideal im Vereinsbetrieb)
LX7007 DU
Seite 6
LX7007 AU
Dezember 2008
