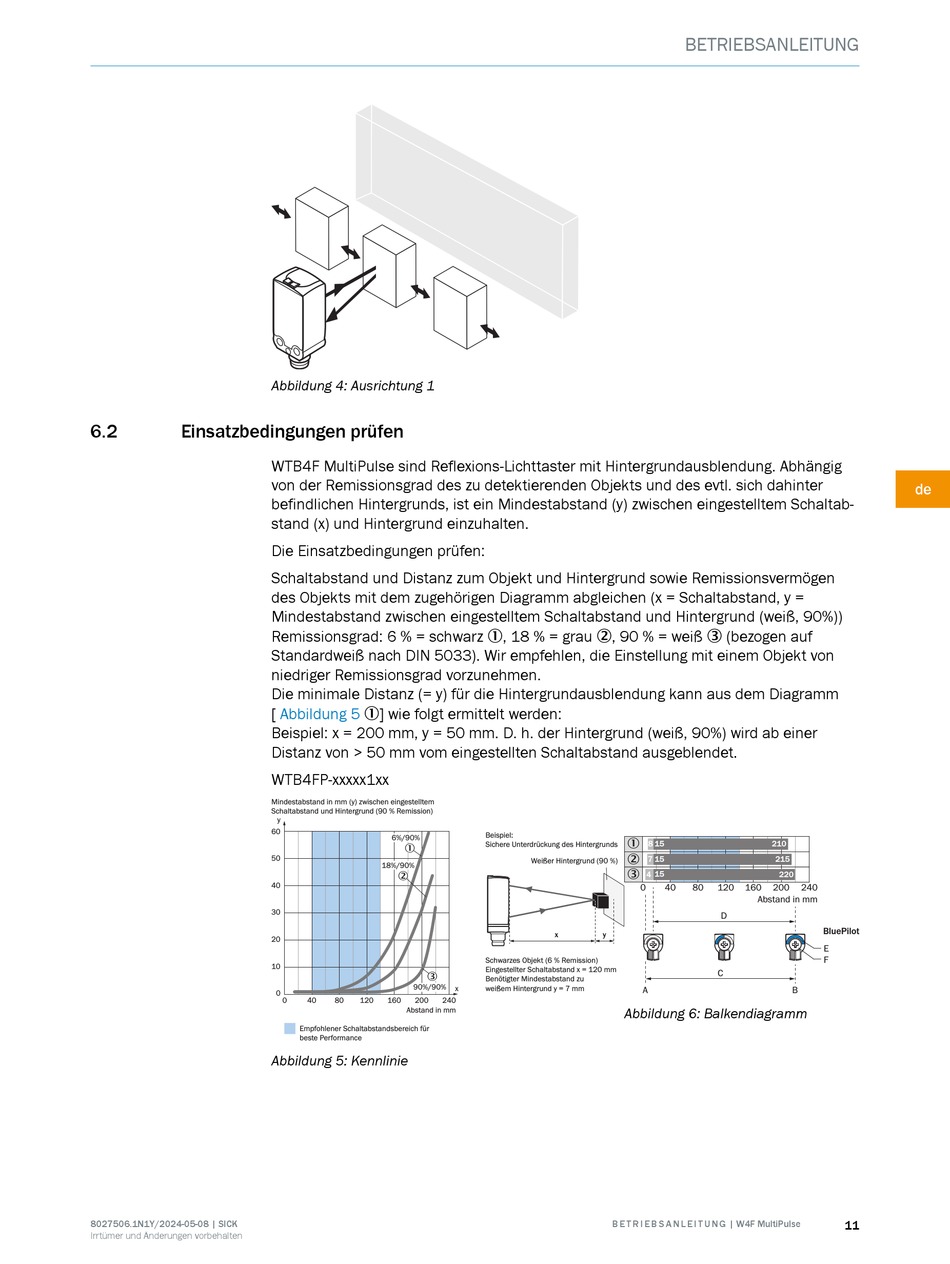

SICK W4F MultiPulse Betriebsanleitung Seite 11

6.2 Einsatzbedingungen prüfen
8027506.1N1Y/2024-05-08 | SICK
Irrtümer und Änderungen vorbehalten
Abbildung 4: Ausrichtung 1
WTB4F MultiPulse sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig
von der Remissionsgrad des zu detektierenden Objekts und des evtl. sich dahinter
befindlichen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltab‐
stand (x) und Hintergrund einzuhalten.
Die Einsatzbedingungen prüfen:
Schaltabstand und Distanz zum Objekt und Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Remissionsgrad: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf
Standardweiß nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von
niedriger Remissionsgrad vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[ Abbildung 5 1] wie folgt ermittelt werden:
Beispiel: x = 200 mm, y = 50 mm. D. h. der Hintergrund (weiß, 90%) wird ab einer
Distanz von > 50 mm vom eingestellten Schaltabstand ausgeblendet.
WTB4FP-xxxxx1xx
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remission)
y
60
6%/90%
1
50
18%/90%
2
40
30
20
10
3 3
90%/90%
0
0 40 80 120 160 200 240
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
Abbildung 5: Kennlinie
Beispiel:
1
Sichere Unterdrückung des Hintergrunds
2
Weißer Hintergrund (90 %)
3
x y
Schwarzes Objekt (6 % Remission)
Eingestellter Schaltabstand x = 120 mm
Benötigter Mindestabstand zu
x weißem Hintergrund y = 7 mm
Abbildung 6: Balkendiagramm
B E T R I E B S A N L E I T U N G | W4F MultiPulse
BETRIEBSANLEITUNG
8 15 210
7 15 215
4 15 220
0 40 80 120 160 200 240
Abstand in mm
D
C
A B
de
BluePilot
E
F
