4 Montagem
5 Instalação elétrica
pt
154 M A N U A L D E I N S T R U Ç Õ E S | W4F MultiPulse
Uma descrição detalhada das funções ajustáveis e dos índices associados pode ser
encontrada nas informações técnicas "Descrição do IO-Link":
sensores fotoelétricos, SICK Smart
Montar o sensor em uma cantoneira de fixação adequada (ver a linha de acessórios
SICK).

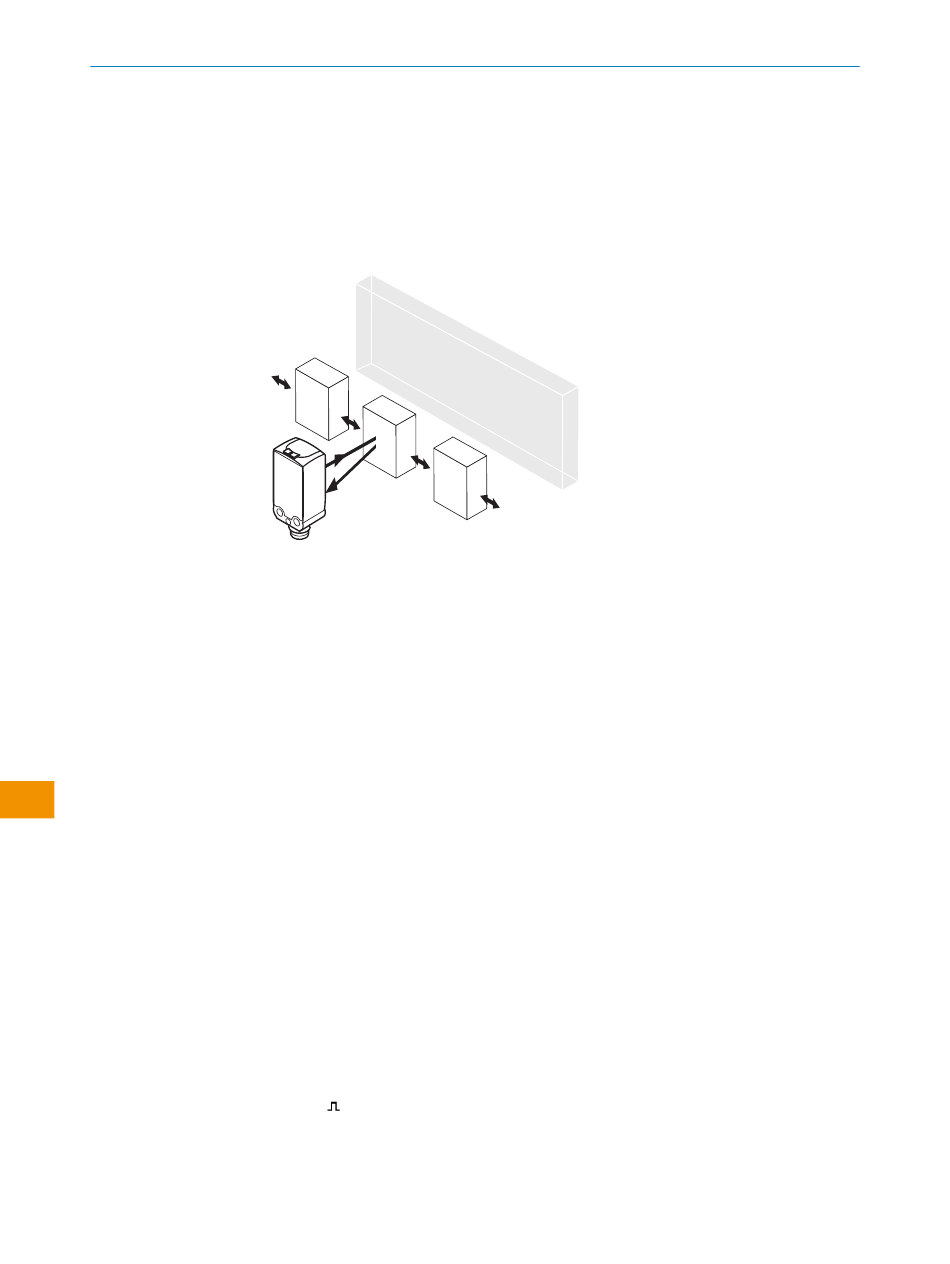

Figura 2: Alinhamento do sensor relativamente à direção do objeto
Observar o torque de aperto máximo permitido de 0.4 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor, cp.
página 154.
Operação no modo I/O padrão:
A conexão dos sensores deve ser realizada em estado isento de tensão. Conforme o
tipo de conexão, devem ser observadas as seguintes informações:
– Conector: ocupação de conectores
– Cabo: cor dos fios
Aplicar e ligar a alimentação de tensão somente após a conexão de todas as conexões
elétricas.
Operação no modo IO-Link: conectar o dispositivo num IO-Link mestre apropriado.
Integrar via IODD/bloco funcional no mestre ou no comando. O LED verde pisca no
sensor. O download da IODD e do bloco funcional está disponível em
informando o número do artigo.
Esclarecimento sobre a terminologia de conexões utilizadas conforme tabelas a seguir:
BN = marrom
WH = branco
BU = azul
BK = preto
MF (configuração pin 2) = entrada externa, T=teach-in
Q /C: P
L1
L+ = tensão de alimentação (U
M = massa
Sensors/IO-Link.
)
V
Informações técnicas:
ver figura 2,
www.sick.com
