РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

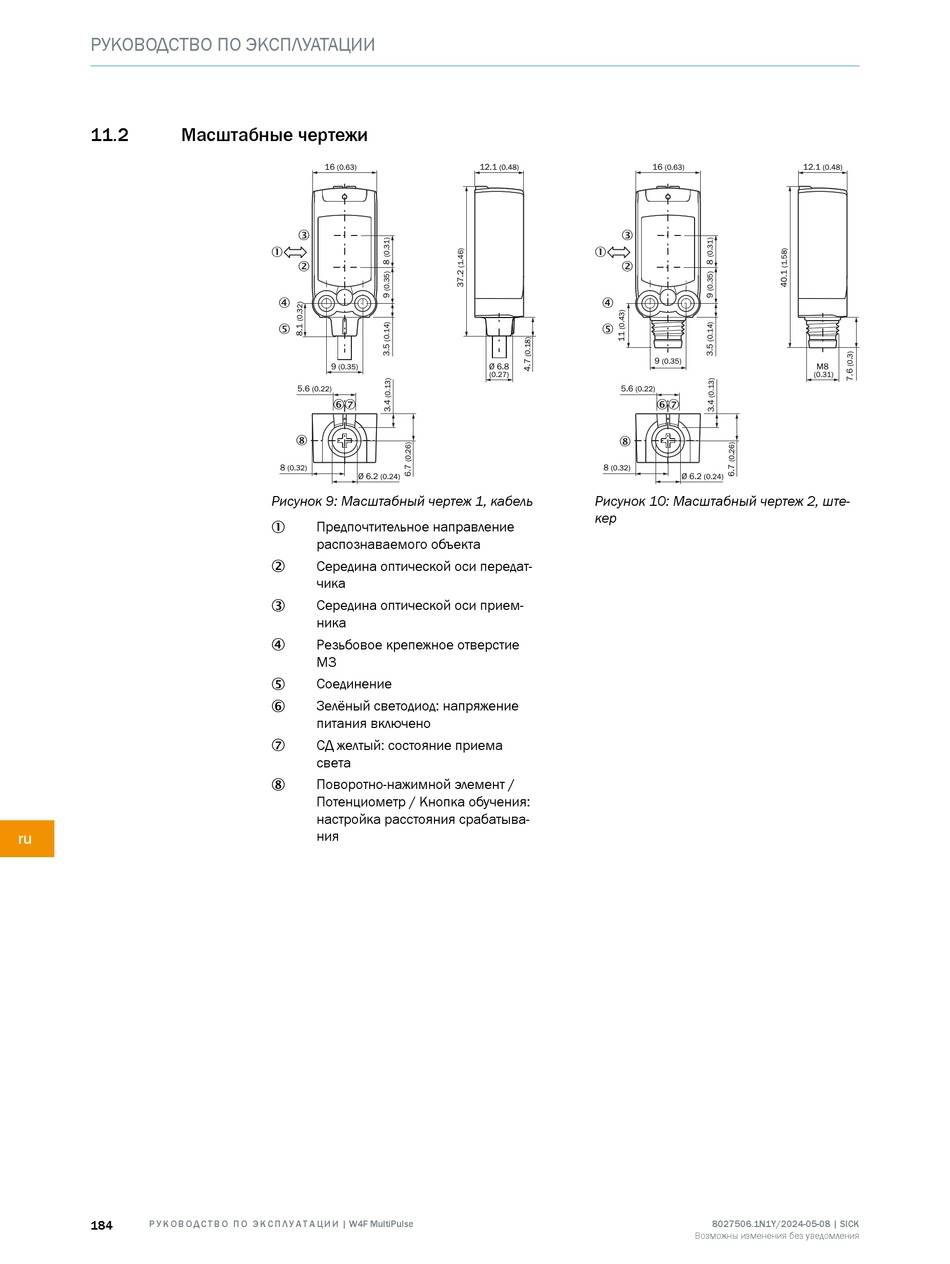

11.2 Масштабные чертежи
ru
184 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse
16
(0.63)
3
1
2
4
5
9
(0.35)
5.6
(0.22)
67
8
8
(0.32)
Ø 6.2 (0.24)
Рисунок 9: Масштабный чертеж 1, кабель
Предпочтительное направление
1
распознаваемого объекта
Середина оптической оси передат‐
2
чика
Середина оптической оси прием‐
3
ника
Резьбовое крепежное отверстие
4
М3
Соединение
5
Зелёный светодиод: напряжение
6
питания включено
СД желтый: состояние приема
7
света
Поворотно-нажимной элемент /
8
Потенциометр / Кнопка обучения:
настройка расстояния срабатыва‐
ния
12.1 16
(0.48)
3
1
2
4
5
9
Ø 6.8
(0.27)
5.6
(0.22)
67
8
8
(0.32)
Рисунок 10: Масштабный чертеж 2, ште‐
кер
12.1
(0.63) (0.48)
(0.35)
M8
(0.31)
Ø 6.2 (0.24)
8027506.1N1Y/2024-05-08 | SICK
Возможны изменения без уведомления
