INSTRUKCJA EKSPLOATACJI
pl
11.3 Struktura danych procesowych
146 I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse
16
3
1
2
4
Ø 6,8
9

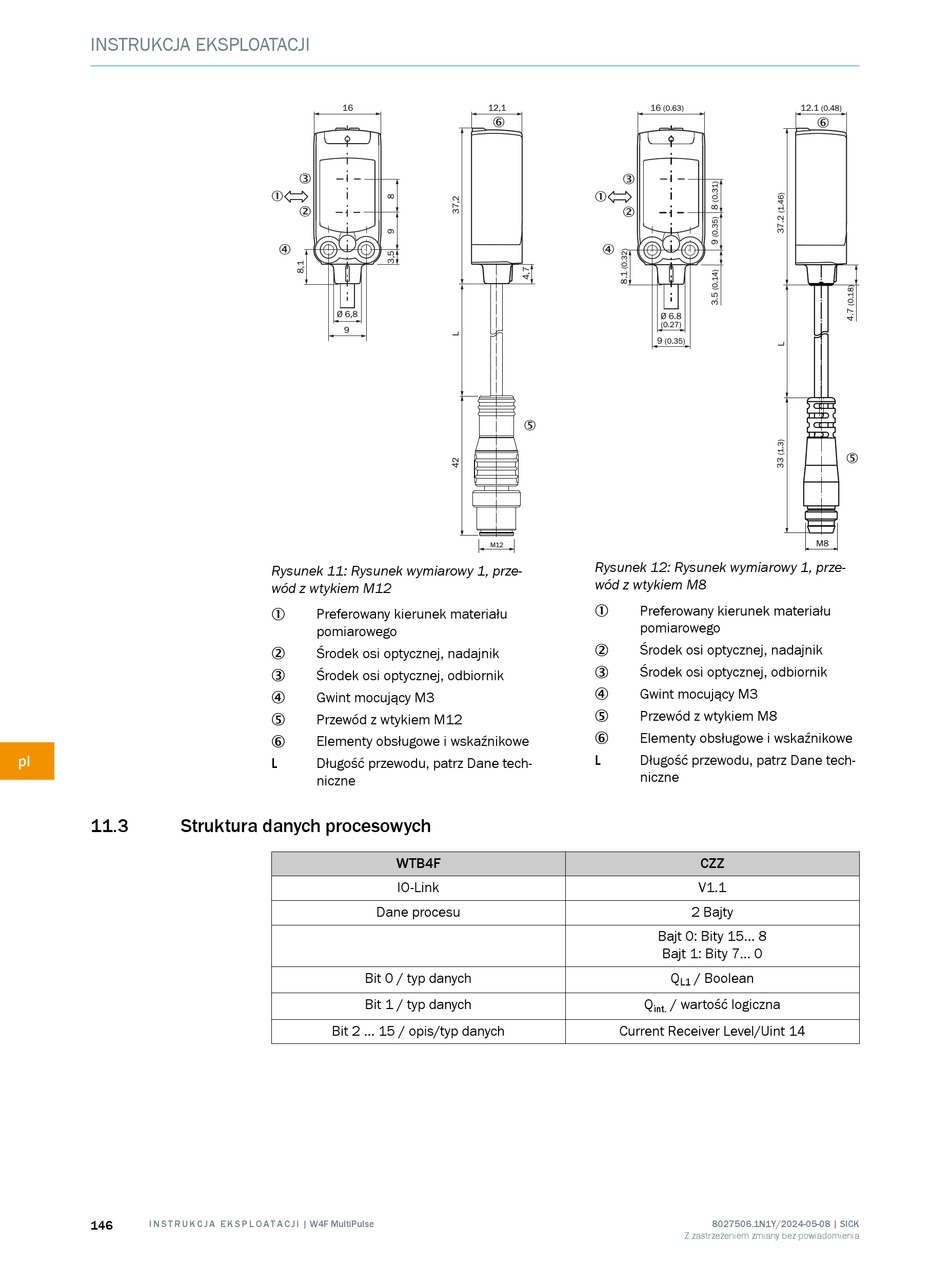

Rysunek 11: Rysunek wymiarowy 1, prze‐
wód z wtykiem M12
Preferowany kierunek materiału
1
pomiarowego
Środek osi optycznej, nadajnik
2
Środek osi optycznej, odbiornik
3
Gwint mocujący M3
4
Przewód z wtykiem M12
5
Elementy obsługowe i wskaźnikowe
6
L Długość przewodu, patrz Dane tech‐
niczne
WTB4F
IO-Link
Dane procesu
Bit 0 / typ danych
Bit 1 / typ danych
Bit 2 ... 15 / opis/typ danych
12,1 16
(0.63)
6
3
1
2
4
Ø 6.8
(0.27)
9
(0.35)
5
M12
Rysunek 12: Rysunek wymiarowy 1, prze‐
wód z wtykiem M8
Preferowany kierunek materiału
1
pomiarowego
Środek osi optycznej, nadajnik
2
Środek osi optycznej, odbiornik
3
Gwint mocujący M3
4
Przewód z wtykiem M8
5
Elementy obsługowe i wskaźnikowe
6
L Długość przewodu, patrz Dane tech‐
niczne
Bajt 0: Bity 15... 8
Bajt 1: Bity 7... 0
Q
int.
Current Receiver Level/Uint 14
12.1
(0.48)
6
5
M8
CZZ
V1.1
2 Bajty
Q / Boolean
L1
/ wartość logiczna
8027506.1N1Y/2024-05-08 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
