DC: 10 ... 30 V DC, ver "Dados técnicos", página 163

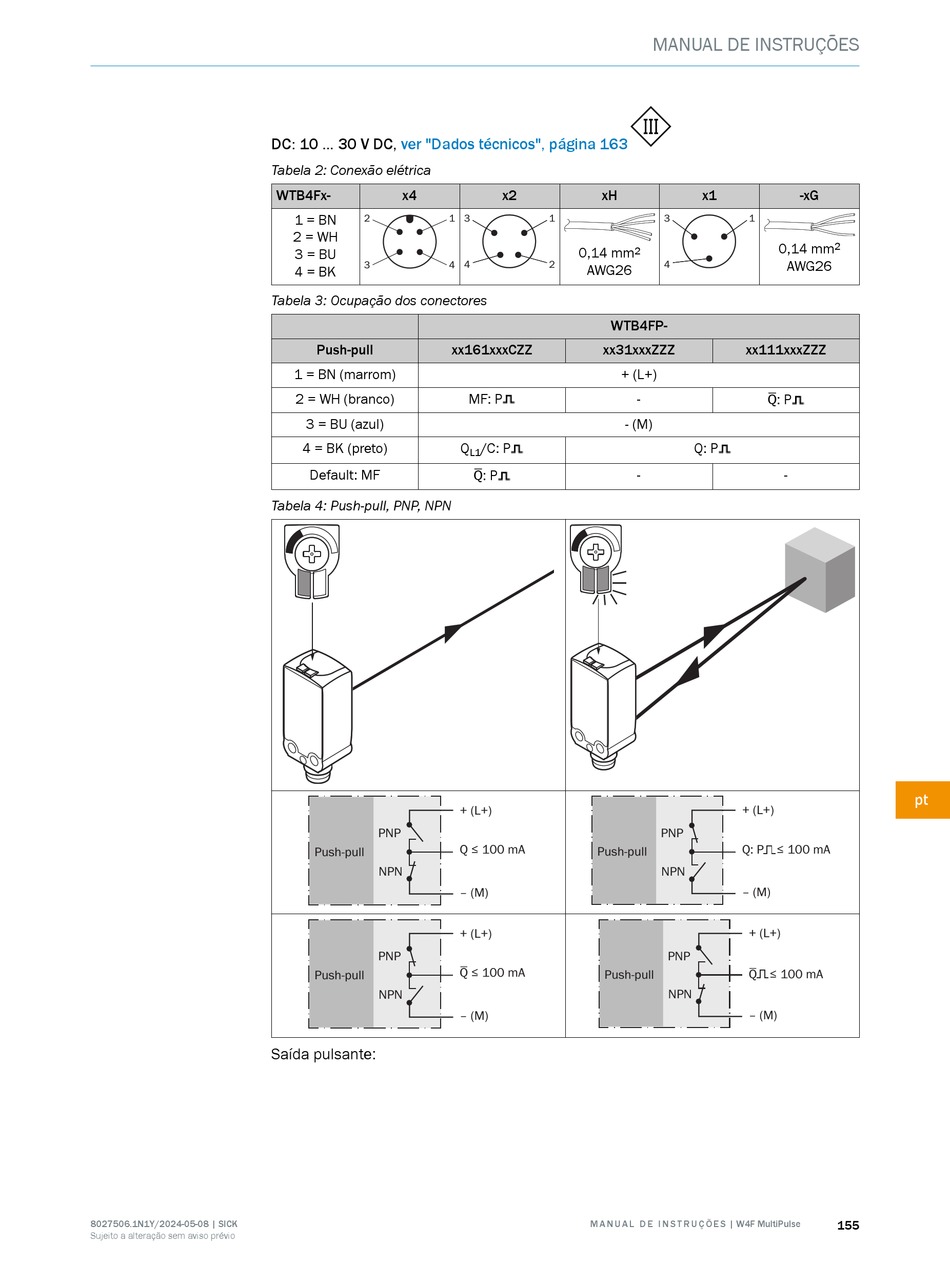

Tabela 2: Conexão elétrica
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3 4
4 = BK
Tabela 3: Ocupação dos conectores
Push-pull
1 = BN (marrom)
2 = WH (branco)
3 = BU (azul)
4 = BK (preto)
Default: MF
Tabela 4: Push-pull, PNP, NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Saída pulsante:
x2 xH
3 1
0,14 mm
4
2
AWG26
WTB4FP-
xx161xxxCZZ xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q /C: P
L1
Q: P
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
