11.3 Структура данных процесса
8027506.1N1Y/2024-05-08 | SICK
Возможны изменения без уведомления
16
3
1
2
4
Ø 6,8
9

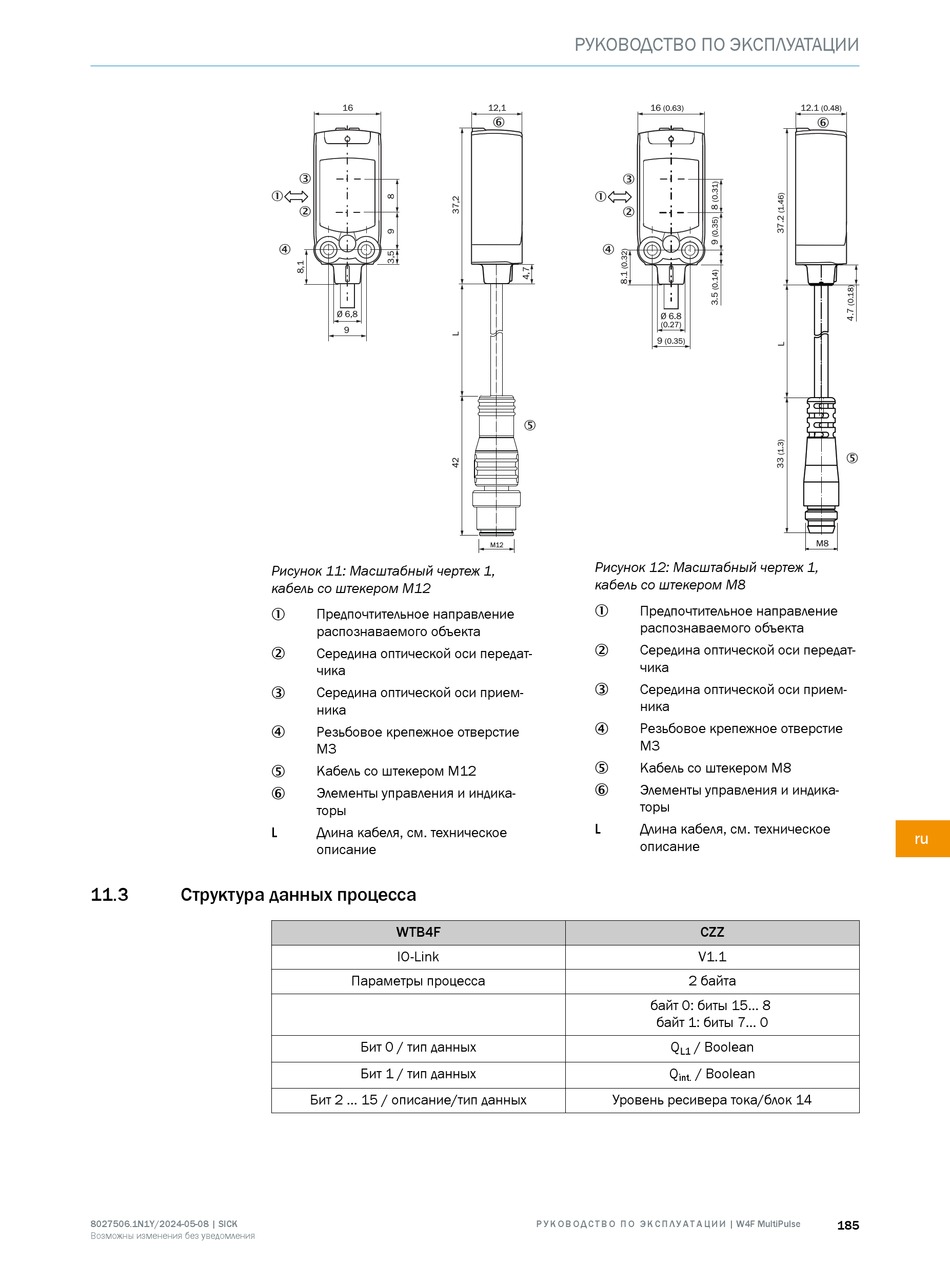

Рисунок 11: Масштабный чертеж 1,
кабель со штекером M12
Предпочтительное направление
1
распознаваемого объекта
Середина оптической оси передат‐
2
чика
Середина оптической оси прием‐
3
ника
Резьбовое крепежное отверстие
4
М3
Кабель со штекером M12
5
Элементы управления и индика‐
6
торы
L Длина кабеля, см. техническое
описание
WTB4F
IO-Link
Параметры процесса
Бит 0 / тип данных
Бит 1 / тип данных
Бит 2 ... 15 / описание/тип данных
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
12,1 16
(0.63)
6
3
1
2
4
Ø 6.8
(0.27)
9
(0.35)
5
M12
Рисунок 12: Масштабный чертеж 1,
кабель со штекером M8
Предпочтительное направление
1
распознаваемого объекта
Середина оптической оси передат‐
2
чика
Середина оптической оси прием‐
3
ника
Резьбовое крепежное отверстие
4
М3
Кабель со штекером M8
5
Элементы управления и индика‐
6
торы
L Длина кабеля, см. техническое
описание
байт 0: биты 15... 8
байт 1: биты 7... 0
Уровень ресивера тока/блок 14
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse
12.1
(0.48)
6
5
M8
CZZ
V1.1
2 байта
Q / Boolean
L1
Q / Boolean
int.
