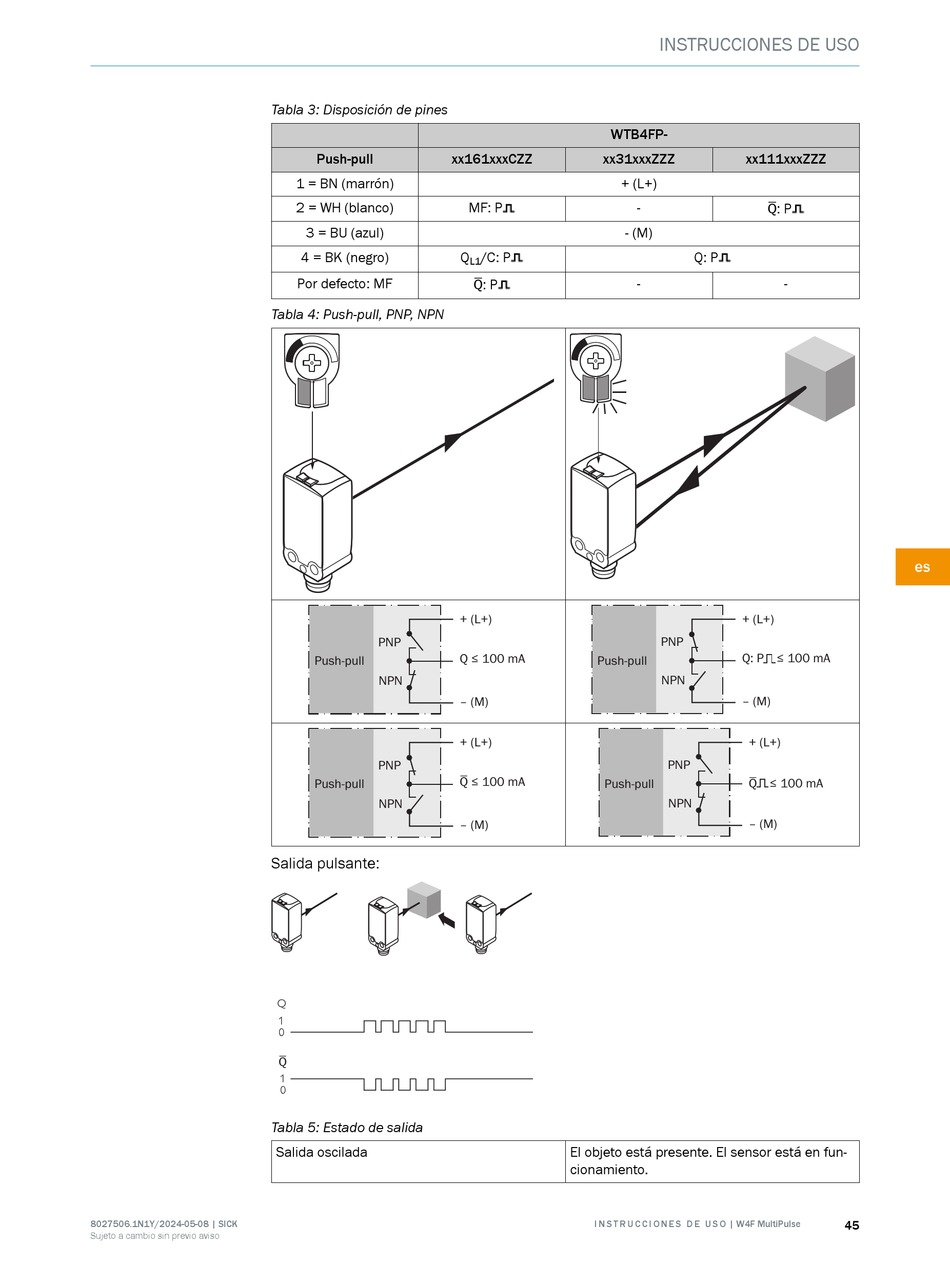

Tabla 3: Disposición de pines
Push-pull
1 = BN (marrón)
2 = WH (blanco)
3 = BU (azul)
4 = BK (negro)
Por defecto: MF
Tabla 4: Push-pull, PNP, NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Salida pulsante:
Q
Tabla 5: Estado de salida
Salida oscilada
WTB4FP-
xx161xxxCZZ xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q /C: P
L1
Q: P
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
El objeto está presente. El sensor está en fun‐
cionamiento.
I N S T R U C C I O N E S D E U S O | W4F MultiPulse
INSTRUCCIONES DE USO
xx111xxxZZZ
-
Q: P
Q: P
- -
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
