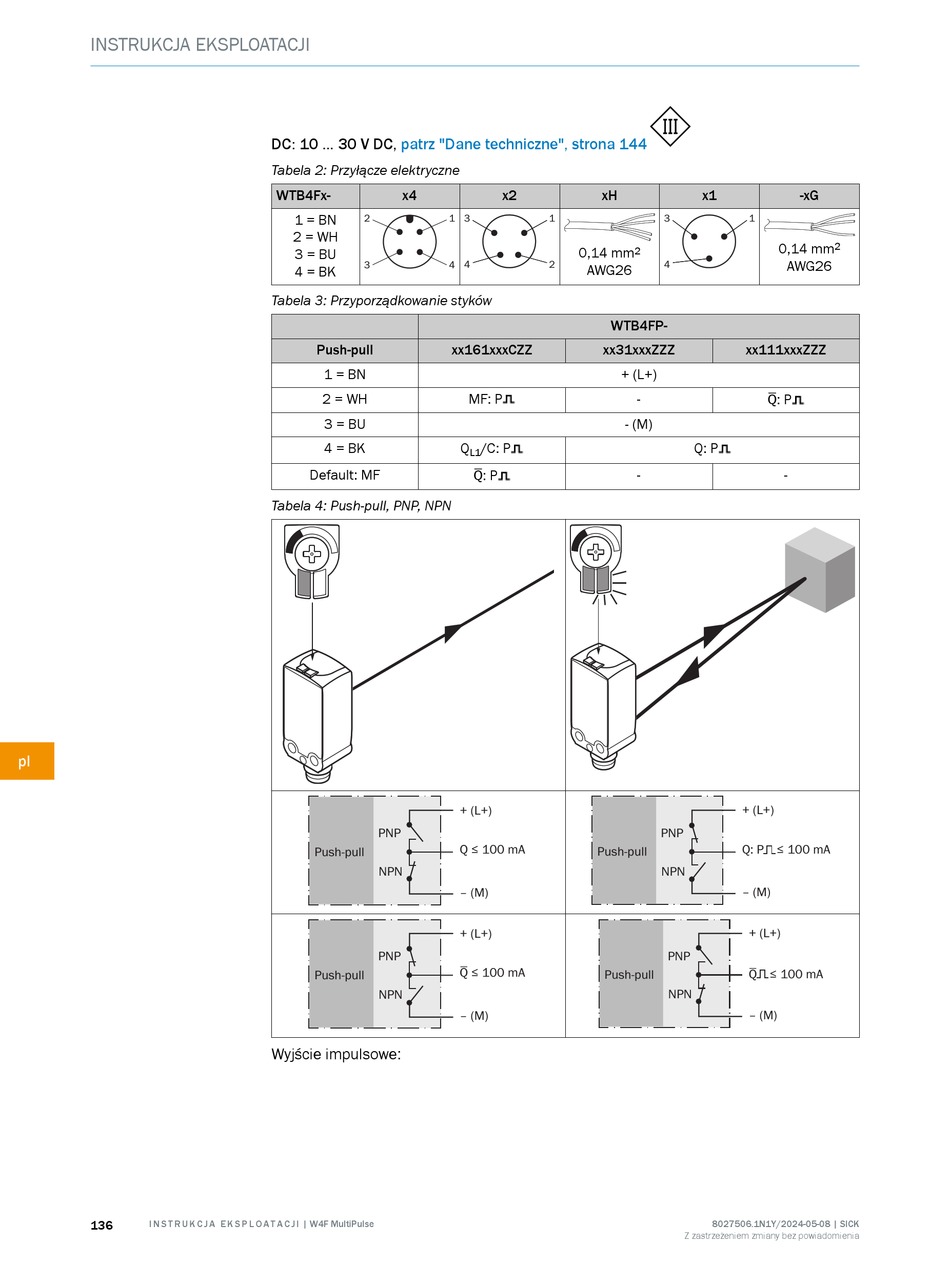

SICK W4F MultiPulse Betriebsanleitung Seite 136

INSTRUKCJA EKSPLOATACJI
pl
136 I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse
DC: 10 ... 30 V DC, patrz "Dane techniczne", strona 144
Tabela 2: Przyłącze elektryczne
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3 4
4 = BK
Tabela 3: Przyporządkowanie styków
Push-pull
1 = BN
2 = WH
3 = BU
4 = BK
Default: MF
Tabela 4: Push-pull, PNP, NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Wyjście impulsowe:
x2 xH
3 1
0,14 mm
4
2
AWG26
WTB4FP-
xx161xxxCZZ xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q /C: P
L1
Q: P
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
x1 -xG
3 1
0,14 mm
2
AWG26
4
xx111xxxZZZ
-
Q: P
Q: P
- -
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
8027506.1N1Y/2024-05-08 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
