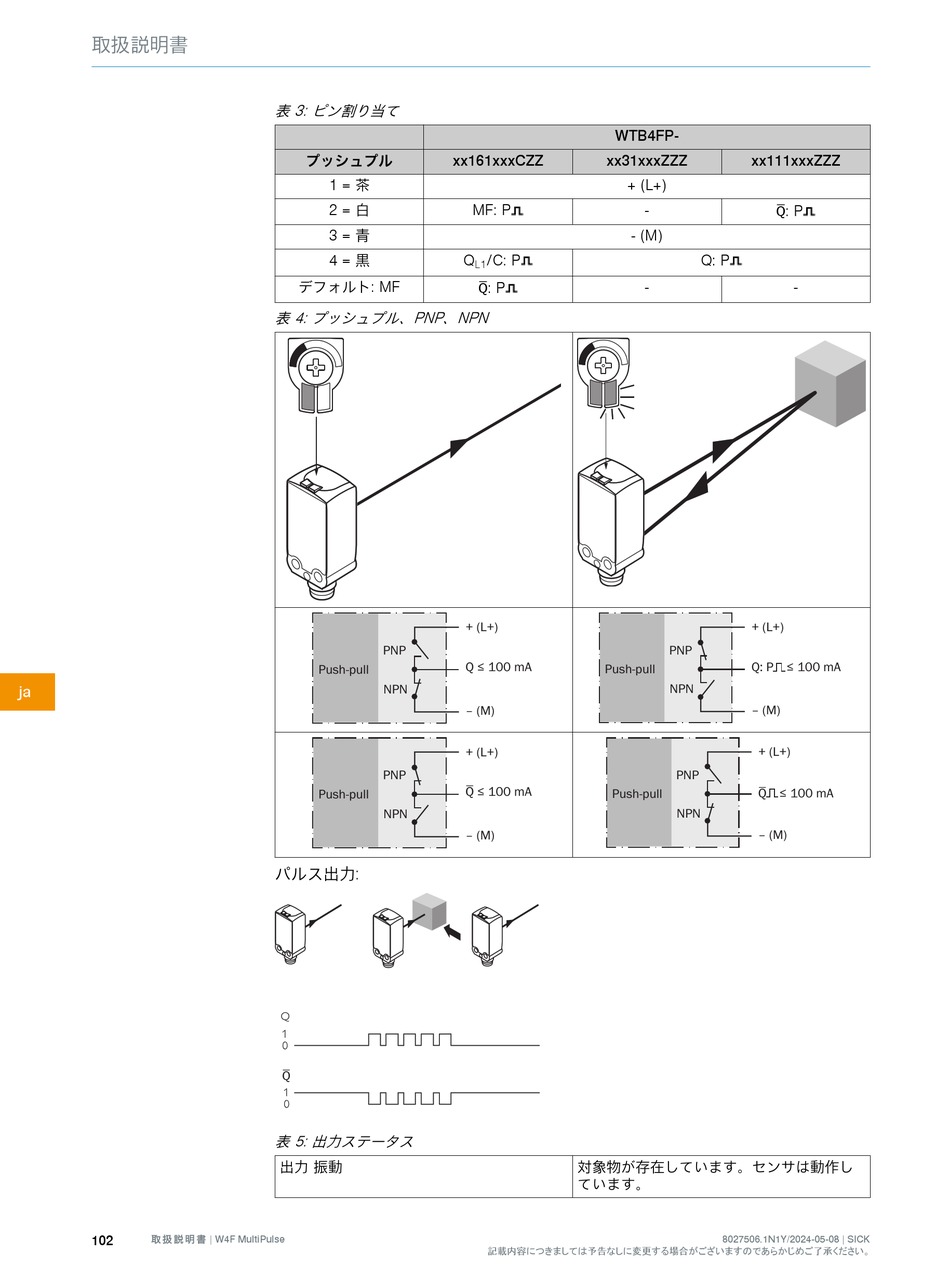

取 扱 説 明 書 | W4F MultiPulse
表 3: ピン割り当て
プッシュプル xx161xxxCZZ
1 = 茶
2 = 白
3 = 青
4 = 黒
デフォルト: MF
表 4: プッシュプル、PNP、NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
パルス出力:
Q
表 5: 出力ステータス
出力 振動
WTB4FP-
xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q /C: P
L1
Q: P
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
対象物が存在しています。センサは動作し
ています。
