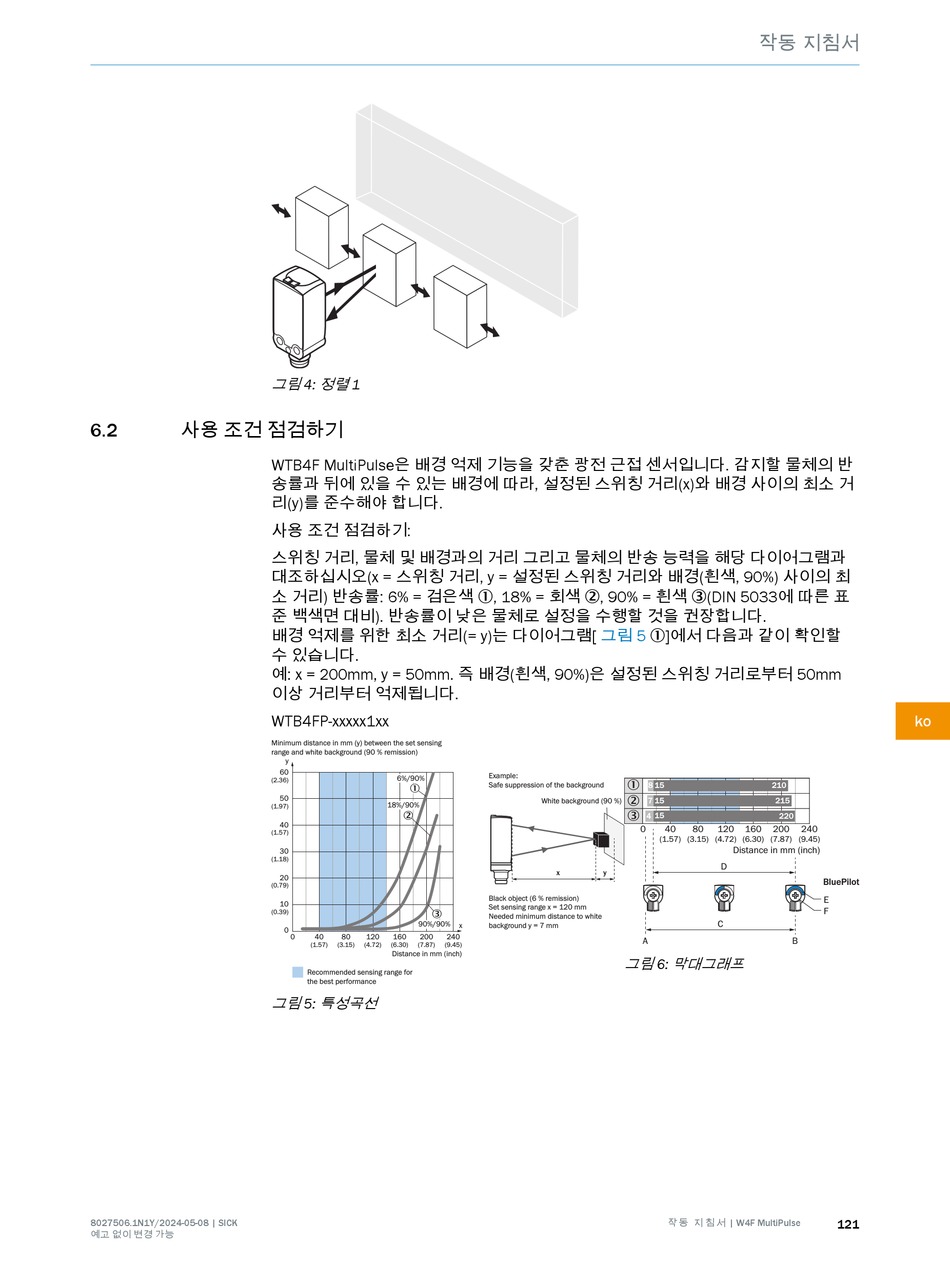

사용 조건 점검하기
6.2
8027506.1N1Y/2024-05-08 | SICK
예고 없이 변경 가능
그림 4: 정렬 1
WTB4F MultiPulse은 배경 억제 기능을 갖춘 광전 근접 센서입니다. 감지할 물체의 반
송률과 뒤에 있을 수 있는 배경에 따라, 설정된 스위칭 거리(x)와 배경 사이의 최소 거
리(y)를 준수해야 합니다.
사용 조건 점검하기:
스위칭 거리, 물체 및 배경과의 거리 그리고 물체의 반송 능력을 해당 다이어그램과
대조하십시오(x = 스위칭 거리, y = 설정된 스위칭 거리와 배경(흰색, 90%) 사이의 최
소 거리) 반송률: 6% = 검은색 1, 18% = 회색 2, 90% = 흰색 3(DIN 5033에 따른 표
준 백색면 대비). 반송률이 낮은 물체로 설정을 수행할 것을 권장합니다.
배경 억제를 위한 최소 거리(= y)는 다이어그램[
수 있습니다.
예: x = 200mm, y = 50mm. 즉 배경(흰색, 90%)은 설정된 스위칭 거리로부터 50mm
이상 거리부터 억제됩니다.
WTB4FP-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
60
6%/90%
(2.36)
1
50
18%/90%
(1.97)
2
40
(1.57)
30
(1.18)
20
(0.79)
10
(0.39) 3 3
90%/90%
0
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
Recommended sensing range for
the best performance
그림 5: 특성곡선
그림 5
Example:
1
Safe suppression of the background
2
White background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 120 mm
Needed minimum distance to white
x background y = 7 mm
그림 6: 막대그래프
작동 지침서
1]에서 다음과 같이 확인할
8 15 210
7 15
215
4 15 220
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
D
C
A B
작 동 지 침 서 | W4F MultiPulse
