6.2 Verificar as condições de uso
8027506.1N1Y/2024-05-08 | SICK
Sujeito a alteração sem aviso prévio

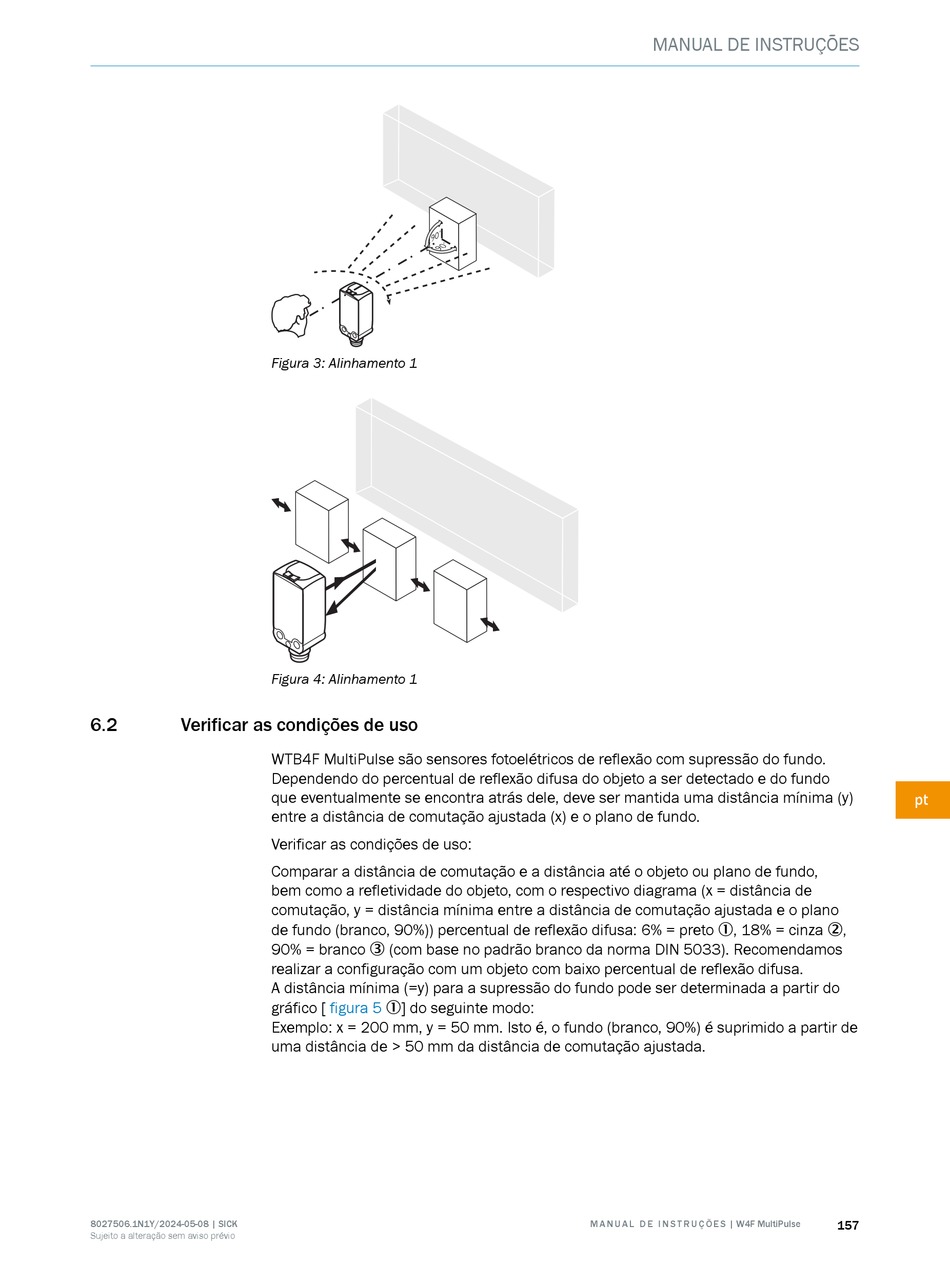

Figura 3: Alinhamento 1
Figura 4: Alinhamento 1
WTB4F MultiPulse são sensores fotoelétricos de reflexão com supressão do fundo.
Dependendo do percentual de reflexão difusa do objeto a ser detectado e do fundo
que eventualmente se encontra atrás dele, deve ser mantida uma distância mínima (y)
entre a distância de comutação ajustada (x) e o plano de fundo.
Verificar as condições de uso:
Comparar a distância de comutação e a distância até o objeto ou plano de fundo,
bem como a refletividade do objeto, com o respectivo diagrama (x = distância de
comutação, y = distância mínima entre a distância de comutação ajustada e o plano
de fundo (branco, 90%)) percentual de reflexão difusa: 6% = preto 1, 18% = cinza 2,
90% = branco 3 (com base no padrão branco da norma DIN 5033). Recomendamos
realizar a configuração com um objeto com baixo percentual de reflexão difusa.
A distância mínima (=y) para a supressão do fundo pode ser determinada a partir do
gráfico [ figura 5 1] do seguinte modo:
Exemplo: x = 200 mm, y = 50 mm. Isto é, o fundo (branco, 90%) é suprimido a partir de
uma distância de > 50 mm da distância de comutação ajustada.
