11.3 Struttura dati di processo
8027506.1N1Y/2024-05-08 | SICK
Contenuti soggetti a modifiche senza preavviso
16
3
1
2
4
Ø 6,8
9

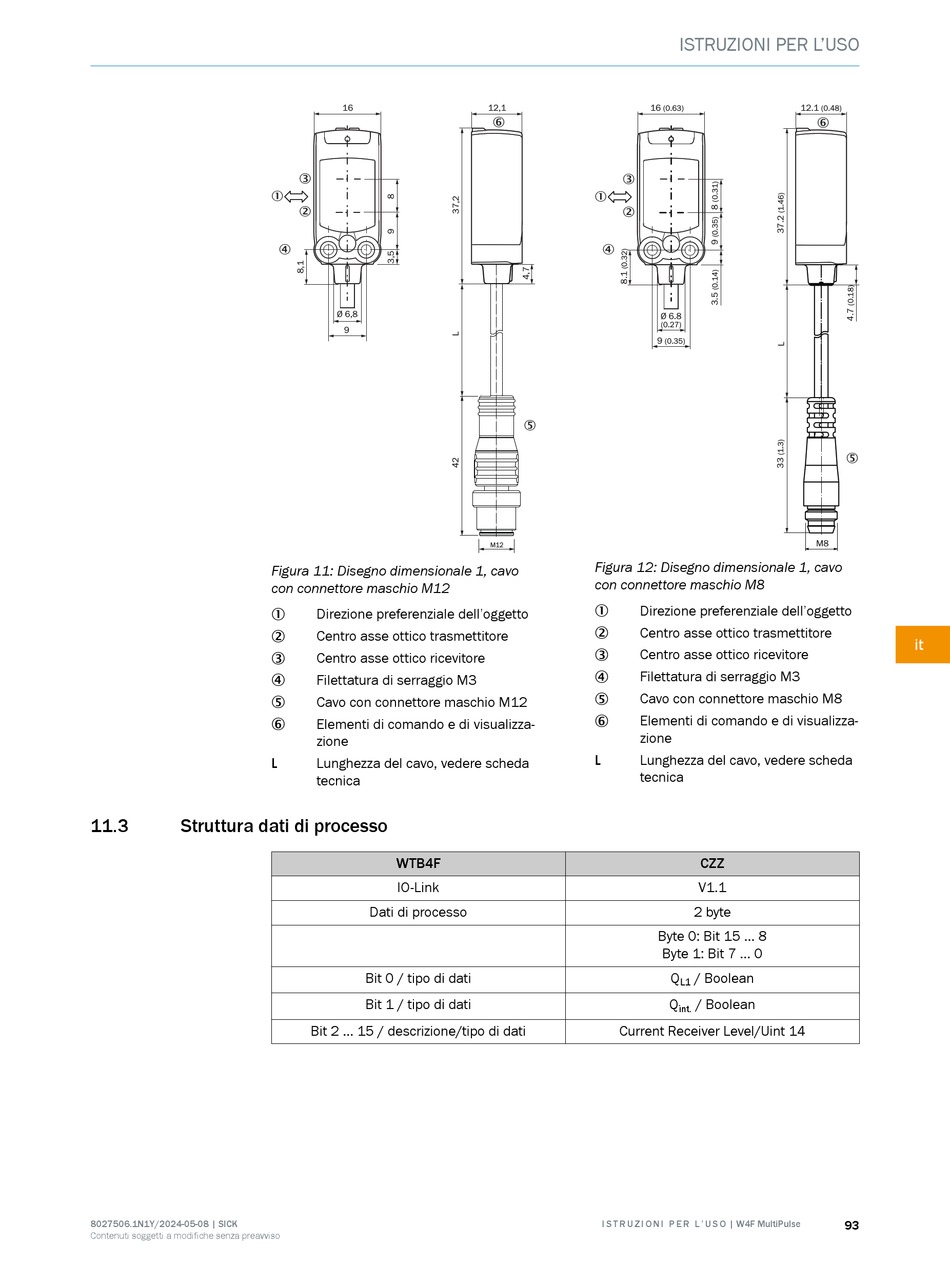

Figura 11: Disegno dimensionale 1, cavo
con connettore maschio M12
Direzione preferenziale dell'oggetto
1
Centro asse ottico trasmettitore
2
Centro asse ottico ricevitore
3
Filettatura di serraggio M3
4
Cavo con connettore maschio M12
5
Elementi di comando e di visualizza‐
6
zione
L Lunghezza del cavo, vedere scheda
tecnica
WTB4F
IO-Link
Dati di processo
Bit 0 / tipo di dati
Bit 1 / tipo di dati
Bit 2 ... 15 / descrizione/tipo di dati
12,1 16
(0.63)
6
3
1
2
4
Ø 6.8
(0.27)
9
(0.35)
5
M12
Figura 12: Disegno dimensionale 1, cavo
con connettore maschio M8
Direzione preferenziale dell'oggetto
1
Centro asse ottico trasmettitore
2
Centro asse ottico ricevitore
3
Filettatura di serraggio M3
4
Cavo con connettore maschio M8
5
Elementi di comando e di visualizza‐
6
zione
L Lunghezza del cavo, vedere scheda
tecnica
Byte 0: Bit 15 ... 8
Byte 1: Bit 7 ... 0
Current Receiver Level/Uint 14
I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
ISTRUZIONI PER L'USO
12.1
(0.48)
6
5
M8
CZZ
V1.1
2 byte
Q / Boolean
L1
Q / Boolean
int.
