INSTRUKCJA EKSPLOATACJI
6.2 Kontrola warunków eksploatacji
pl
138 I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse

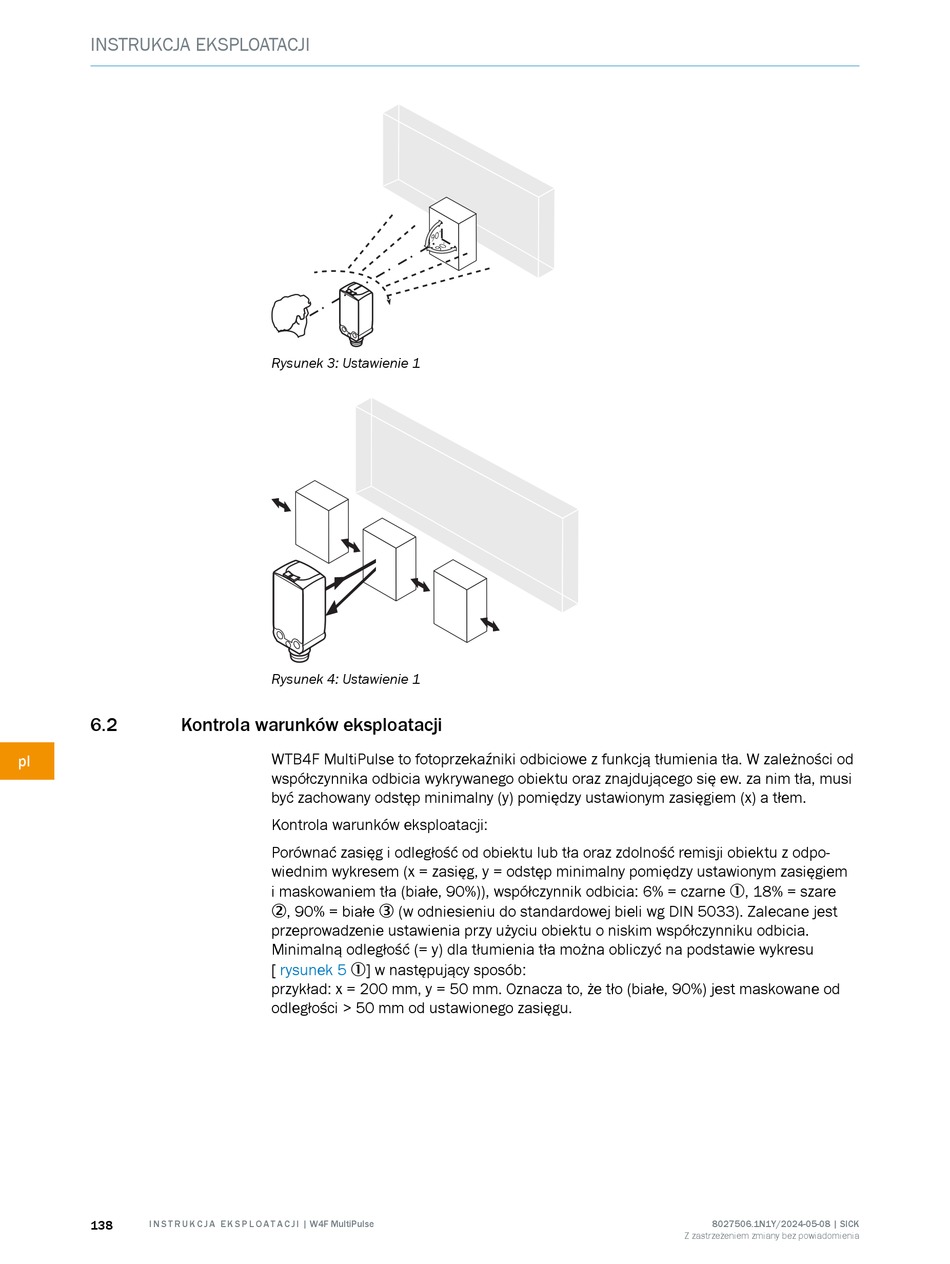

Rysunek 3: Ustawienie 1
Rysunek 4: Ustawienie 1
WTB4F MultiPulse to fotoprzekaźniki odbiciowe z funkcją tłumienia tła. W zależności od
współczynnika odbicia wykrywanego obiektu oraz znajdującego się ew. za nim tła, musi
być zachowany odstęp minimalny (y) pomiędzy ustawionym zasięgiem (x) a tłem.
Kontrola warunków eksploatacji:
Porównać zasięg i odległość od obiektu lub tła oraz zdolność remisji obiektu z odpo‐
wiednim wykresem (x = zasięg, y = odstęp minimalny pomiędzy ustawionym zasięgiem
i maskowaniem tła (białe, 90%)), współczynnik odbicia: 6% = czarne 1, 18% = szare
2, 90% = białe 3 (w odniesieniu do standardowej bieli wg DIN 5033). Zalecane jest
przeprowadzenie ustawienia przy użyciu obiektu o niskim współczynniku odbicia.
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie wykresu
[ rysunek 5 1] w następujący sposób:
przykład: x = 200 mm, y = 50 mm. Oznacza to, że tło (białe, 90%) jest maskowane od
odległości > 50 mm od ustawionego zasięgu.
