4 Montage
5 Installation électrique
8027506.1N1Y/2024-05-08 | SICK
Sujet à modification sans préavis
• Remplacement aisé des appareils
• Événements
Vous trouverez une description détaillée des fonctions réglables et des index correspon‐
dants dans l'information technique « Description IO-Link » :
capteurs photoélectriques, SICK Smart
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d'accessoires
SICK).

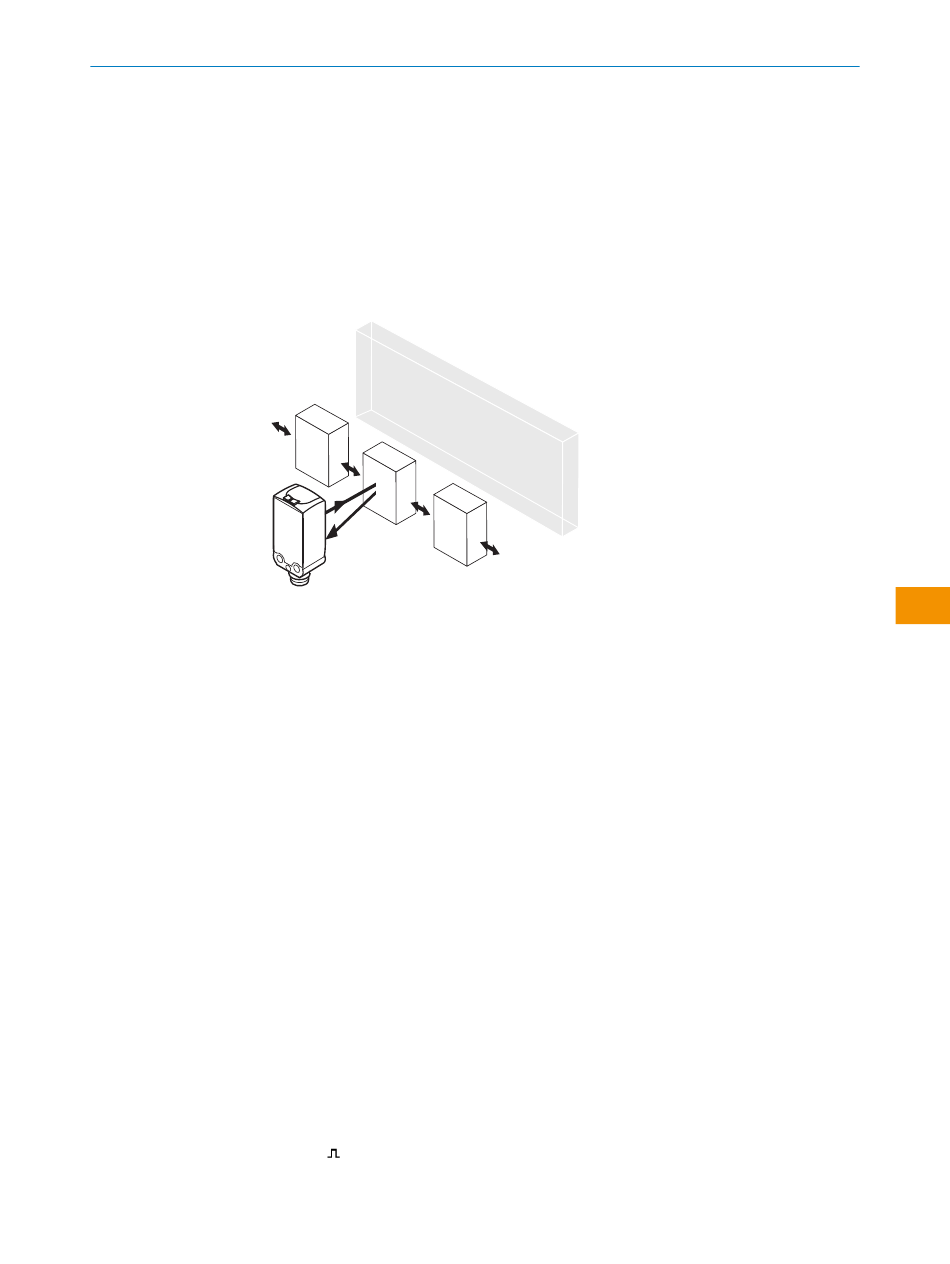

Illustration 2: Alignement du capteur par rapport à la direction de l'objet
Respecter le couple de serrage maximum autorisé du capteur de 0.4 Nm.
Observer la direction préférentielle de l'objet vers le capteur, cf.
page 63.
Fonctionnement en mode I/O standard :
Le raccordement des capteurs doit s'effectuer hors tension. Selon le mode de raccor‐
dement, respecter les informations suivantes :
– Raccordement du connecteur : affectation des broches
– Câble : couleur des fils
Activer l'alimentation électrique seulement après avoir effectué tous les raccordements
électriques.
Fonctionnement en mode IO-Link : raccorder l'appareil au IO-Link Master correspon‐
dant. Intégrer l'appareil au maître ou à la commande par IODD/bloc de fonctions. La
LED verte clignote sur le capteur. IODD et bloc de fonctions peuvent être téléchargés
sous la référence à l'adresse www.sick.com.
Explication des termes pour le raccordement utilisés dans les tableaux suivants :
BN = marron
WH = blanc
BU = bleu
BK = noir
MF (configuration broche 2) = sortie externe, apprentissage
Q /C: P
L1
L+ = tension d'alimentation (U
Sensors/IO-Link.
)
V
N O T I C E D ' I N S T R U C T I O N S | W4F MultiPulse
NOTICE D'INSTRUCTIONS
Informations techniques :
voir illustration 2,
