Seite 1
O P E R A T I N G I N S T R U C T I O N S WTB16...
Seite 2
O P E R A T I N G I N S T R U C T I O N S WTB16...
Seite 18
B E T R I E B S A N L E I T U N G WTB16...
Seite 19
Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG ist untersagt.
Seite 20
Inbetriebnahme................. 24 19.1 Ausrichtung....................19.2 Einsatzbedingungen prüfen..............19.3 Einstellung Schaltabstand............... 19.4 Einstellung Zeitfunktionen............... 19.5 Einstellung Hell-/Dunkelschaltend............Prozessdatenstruktur................ 29 Störungsbehebung................29 Demontage und Entsorgung............30 Wartung....................30 Technische Daten................30 24.1 Maßzeichnungen..................8020346.19RH / 22.12.2020 | SICK Subject to change without notice...

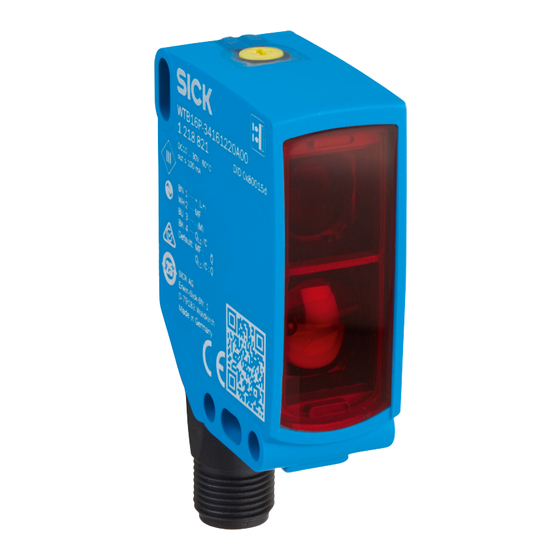

Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 Bestimmungsgemäße Verwendung Die WTB16 ist ein optoelektronischer Reflexions-Lichttaster mit Hintergrundausblen‐ dung (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfas‐ sen von Sachen, Tieren und Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber...
Anzeige-LED grün: Betriebsspannung aktiv Drück-Dreh-Element: Einstellung der Zeitfunktionen Teach-Taste: Einstellung hell-/dunkelschaltend Montage Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zube‐ hör-Programm). Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten. Vorzugsrichtung des Objektes zum Sensor beachten, siehe Abbildung...
Seite 23
+ (L+) Alarm Health Alarm Health - (M) Test → Test → Test → Test → Tabelle 10: Push-pull, PNP, NPN 8020346.19RH / 22.12.2020 | SICK Subject to change without notice...
Im Gutzustand: HIGH (1), bei zu starker Verschmutzung oder Leitungsunterbrechung LOW (0). Dabei blinkt die Anzeige-LED. Testeingang Testeingang: Die Sensoren WTB16 verfügen über einen Testeingang („TE“ oder „Test“ im Anschlussschema [siehe Tabelle 2], mit dem der Sender ausgeschaltet und somit die ordnungsgemäße Funktion des Sensors überprüft werden kann: Bei Verwendung...
Abbildung 13: Ausrichtung 1 Abbildung 14: Ausrichtung 2 19.2 Einsatzbedingungen prüfen WTB16 sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von der Remission des zu detektierenden Objekts und des evtl. sich dahinter befindlichen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und Hintergrund einzuhalten.
Seite 26
Schaltabstand auf Schwarz, 6%, A = Detektionsabstand (abhängig von Objektremission) x = 600 mm, y = 70 mm 90%/90% 1.200 1.600 Abstand in mm Abbildung 18: Kennlinie 4, WTB16I-xxxxx1xx, Infrarotlicht 8020346.19RH / 22.12.2020 | SICK Subject to change without notice...
26. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird dabei ausgeblendet und der Schaltaus‐ gang ändert sich (siehe Tabelle 1...3 sec. Abbildung 20: WTB16x-xxxxxx2xAxx, Einstellung des Schaltabstandes mit Drück-Dreh-Element 8020346.19RH / 22.12.2020 | SICK Subject to change without notice...
Seite 28
Wir empfehlen, den Schaltabstand in das Objekt zu legen, z.B. siehe Abbildung 10. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird dabei ausgeblendet und der Schaltausgang ändert sich (siehe Tabelle 8020346.19RH / 22.12.2020 | SICK Subject to change without notice...
INBETRIEBNAHME 1...3 sec. Abbildung 22: WTB16x-xxxxxx3xAxx, Einstellung des Schaltabstandes mit Teach-in-Taste 19.4 Einstellung Zeitfunktionen Input signal M = Manuell (spezifische Einstellung via IO-Link) 1 ms 30.000 ms 8020346.19RH / 22.12.2020 | SICK Subject to change without notice...
/ UInt13 Störungsbehebung Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die Funktion des Sensors nicht mehr gegeben ist. Anzeige-LED / Fehlerbild Ursache Maßnahme grüne LED blinkt IO-Link Kommunikation keine 8020346.19RH / 22.12.2020 | SICK Subject to change without notice...
Lichtfleckdurchmesser/Entfernung (Typ), Ø 6 mm (500 mm) (Typ) Versorgungsspannung U DC 10 ... 30 V DC 10 ... 30 V DC 10 ... 30 V DC 10 ... 30 V 8020346.19RH / 22.12.2020 | SICK Subject to change without notice...
