INSTRUCCIONES DE USO
5 Instalación eléctrica
es
44 I N S T R U C C I O N E S D E U S O | W4F MultiPulse

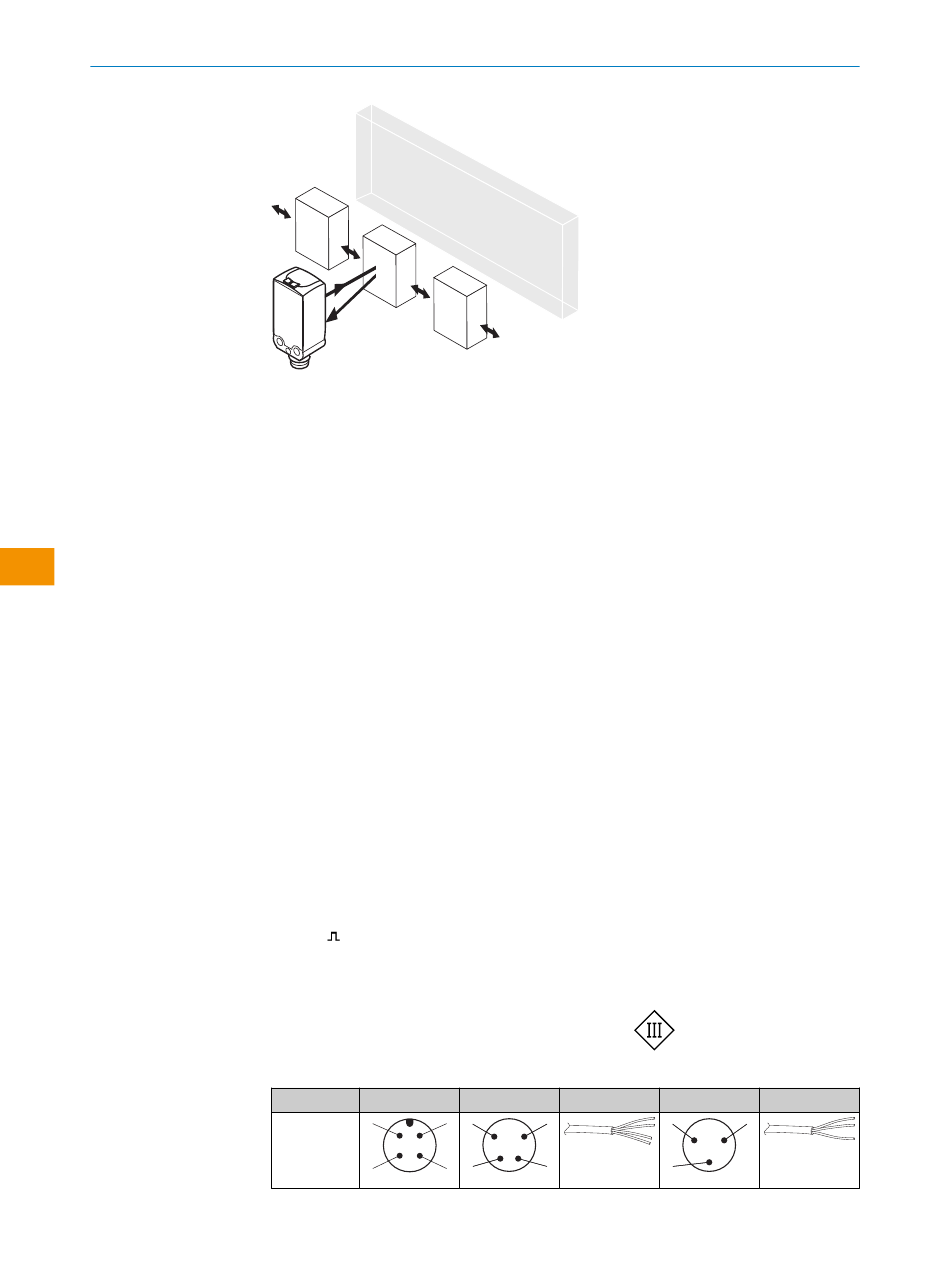

Figura 2: Orientación del sensor respecto a la dirección del objeto
Respetar el par de apriete máximo admisible del sensor de 0.4 Nm.
Respetar la orientación preferente del objeto con respecto al sensor, véase
figura 2, página 44.
Funcionamiento en modo E/S estándar:
La conexión de los sensores debe realizarse sin tensión. Debe tenerse en cuenta la
siguiente información en función del tipo de conexión:
– Conexión de conectores macho: asignación de pines
– Cable: color del conductor
No aplicar ni conectar la fuente de alimentación hasta que no se hayan finalizado
todas las conexiones eléctricas.
Funcionamiento en el modo IO-Link: conectar el dispositivo a un maestro IO-Link
adecuado. Integrar en el maestro o en el controlador mediante IODD o bloque de
funciones. En el sensor parpadea el LED verde. IODD y el bloque de funciones están
disponibles para descargarse de
Explicación de los términos de conexión empleados en las siguientes tablas:
BN = marrón
WH = blanco
BU = azul
BK = negro
MF (configuración pin 2) = entrada externa, teach-in
Q /C: P
L1
L+ = Tensión de alimentación (U
M = masa
CC: 10 ... 30 V CC, véase "Datos técnicos", página 53
Tabla 2: Conexión eléctrica
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3 4
4 = BK
www.sick.com indicando la referencia.
)
V
x2 xH
3 1
0,14 mm
2
4 2
AWG26
véase
x1 -xG
3 1
0,14 mm 2
AWG26
4
