6.2 Comprobar las condiciones de uso
8027506.1N1Y/2024-05-08 | SICK
Sujeto a cambio sin previo aviso

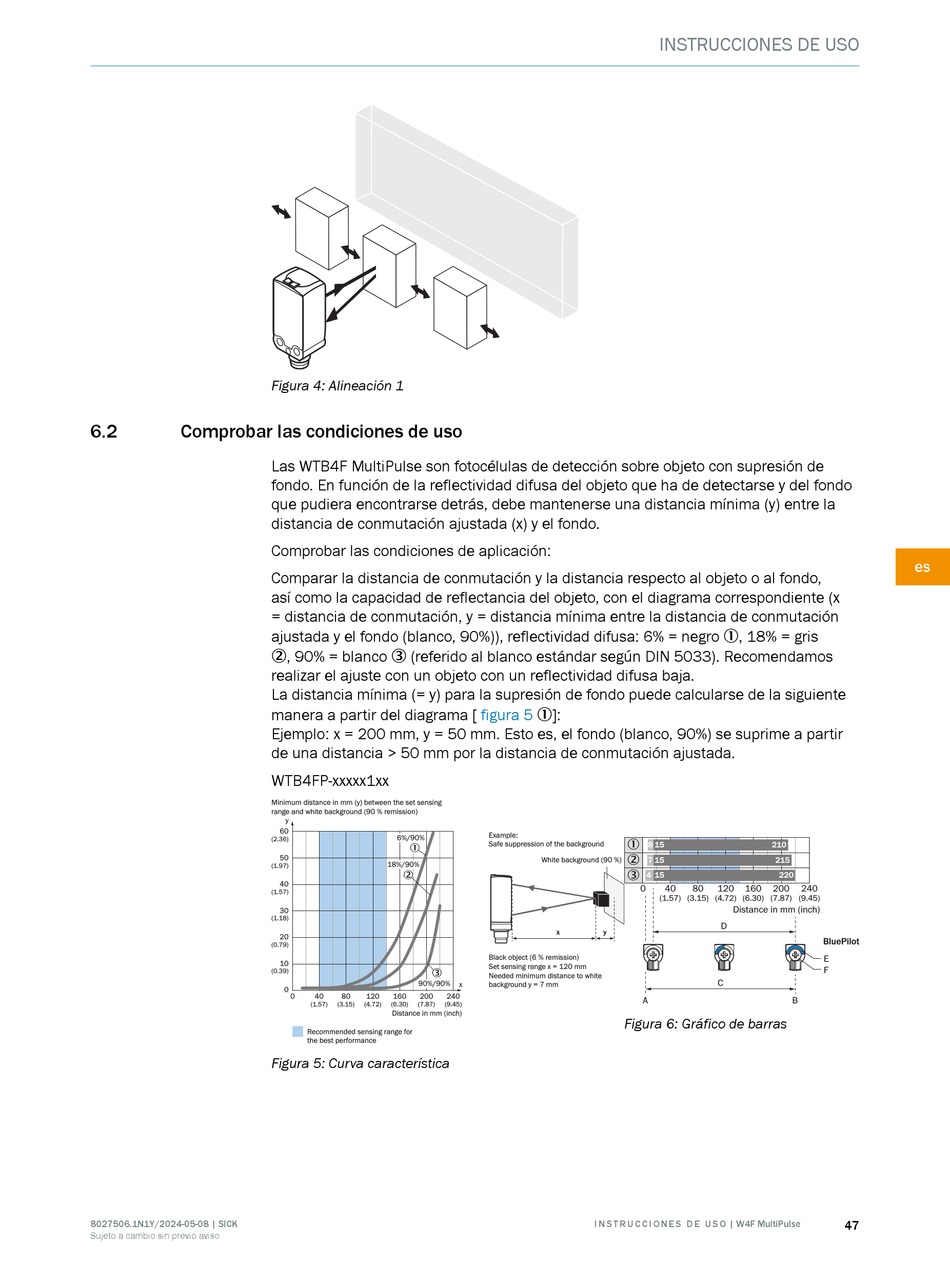

Figura 4: Alineación 1
Las WTB4F MultiPulse son fotocélulas de detección sobre objeto con supresión de
fondo. En función de la reflectividad difusa del objeto que ha de detectarse y del fondo
que pudiera encontrarse detrás, debe mantenerse una distancia mínima (y) entre la
distancia de conmutación ajustada (x) y el fondo.
Comprobar las condiciones de aplicación:
Comparar la distancia de conmutación y la distancia respecto al objeto o al fondo,
así como la capacidad de reflectancia del objeto, con el diagrama correspondiente (x
= distancia de conmutación, y = distancia mínima entre la distancia de conmutación
ajustada y el fondo (blanco, 90%)), reflectividad difusa: 6% = negro 1, 18% = gris
2, 90% = blanco 3 (referido al blanco estándar según DIN 5033). Recomendamos
realizar el ajuste con un objeto con un reflectividad difusa baja.
La distancia mínima (= y) para la supresión de fondo puede calcularse de la siguiente
manera a partir del diagrama [
Ejemplo: x = 200 mm, y = 50 mm. Esto es, el fondo (blanco, 90%) se suprime a partir
de una distancia > 50 mm por la distancia de conmutación ajustada.
WTB4FP-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
60
6%/90%
(2.36)
1
50
18%/90%
(1.97)
2
40
(1.57)
30
(1.18)
20
(0.79)
10
3 3
(0.39)
90%/90%
0
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
Recommended sensing range for
the best performance
Figura 5: Curva característica
figura 5
1]:
Example:
1
Safe suppression of the background
2
White background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 120 mm
Needed minimum distance to white
x background y = 7 mm
Figura 6: Gráfico de barras
I N S T R U C C I O N E S D E U S O | W4F MultiPulse
INSTRUCCIONES DE USO
8 15 210
7 15 215
4 15 220
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
D
C
A B
es
BluePilot
E
F
