SICK W4F MultiPulse Betriebsanleitung Seite 118

작동 지침서
전기 설치
5
ko
작 동 지 침 서 | W4F MultiPulse
118

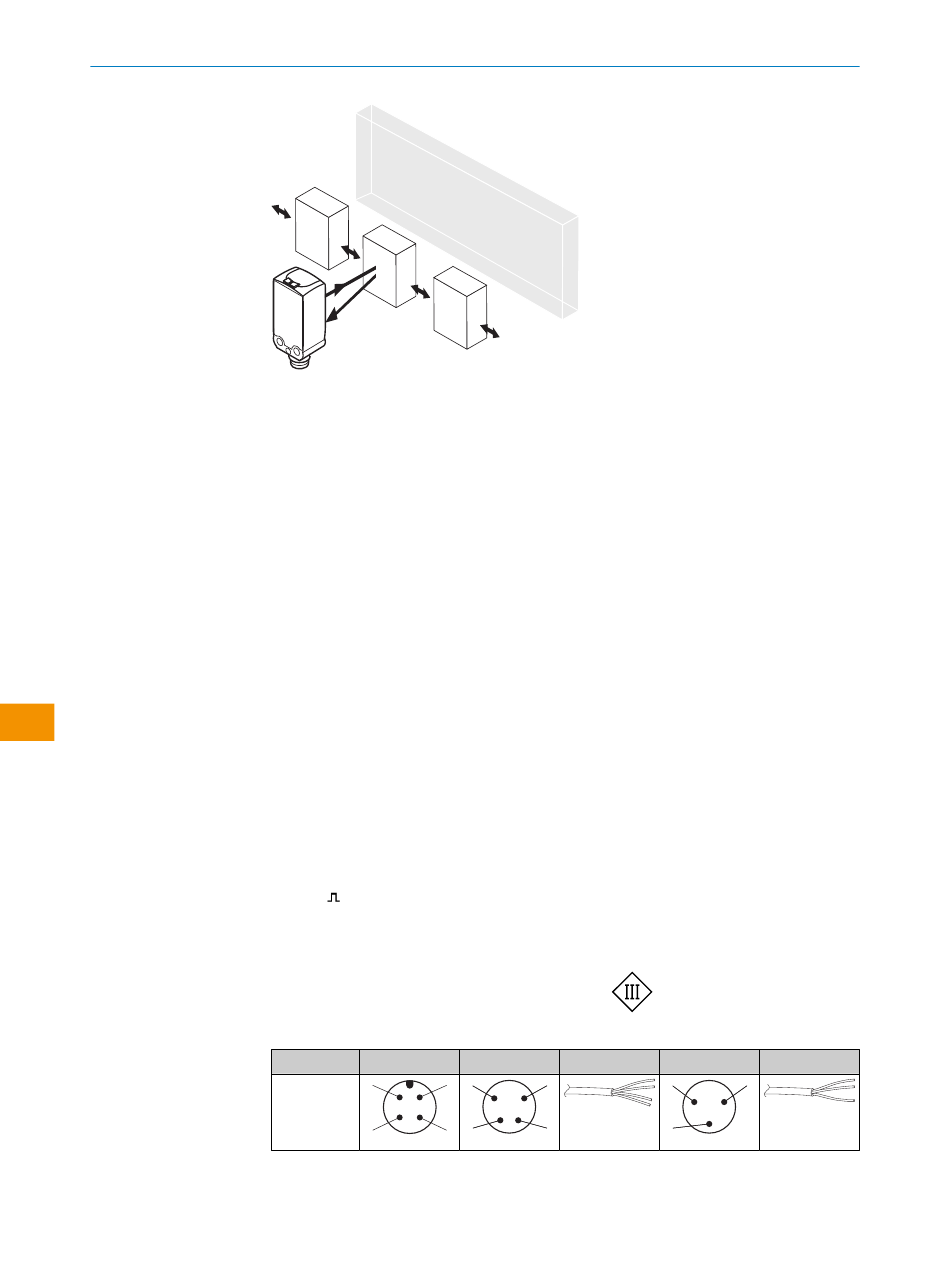

그림 2: 물체 방향에 대한 센서 정렬
센서의 최대 허용 조임 토크 0.4Nm에 유의하십시오.
센서에 대한 물체의 선호 방향에 유의하십시오.
기본 I/O 모드로 작동:
센서는 전기가 흐르지 않는 상태에서 연결해야 합니다. 연결 유형에 따라 다음 정보
에 유의해야 합니다.
수 커넥터 연결부: 핀 할당
–
케이블: 와이어 색상
–
모든 전기 연결부를 연결한 후에 비로소 전압 공급을 가하거나 켜십시오.
IO-Link 모드로 작동: 장치를 적합한 IO-Link Master에 연결하십시오. IODD/기능 블록
을 통해 마스터 또는 제어기에 통합하십시오. 센서의 초록색 LED가 깜빡입니다.
IODD 및 기능 블록은 www.sick.com에서 부품 번호를 이용하여 다운로드할 수 있습니
다.
다음 표에서 사용되는 연결 용어 설명:
BN = 갈색
WH = 흰색
BU = 파란색
BK = 검은색
MF(핀 2 구성) = 외부 입력, 티치인
Q /C: P
L1
L+ = 공급 전압(U
)
V
M = 접지
참조 "기술 제원", 페이지 126
DC: 10V ... 30V DC,
표 2: 전기 연결
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3
4
4 = BK
참조 그림 2, 페이지 118
x2 xH
3 1
0.14mm 2
4 2
AWG26
참조.
x1 -xG
3 1
0.14mm 2
AWG26
4
8027506.1N1Y/2024-05-08 | SICK
예고 없이 변경 가능
